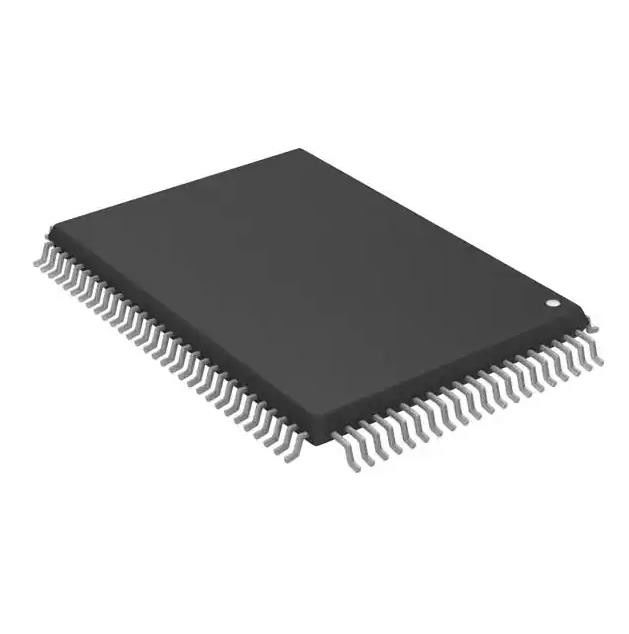

XC9572-10PQ100C IC CPLD 72MC 10NS 100QFP Komplexes programmierbares Logikgerät
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | Original |
| Zertifizierung: | Original |
| Modellnummer: | XC9572-10PQ100C |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Teilnummer: | XC9572-10PQ100C | Verzögerungs-Zeit tpd (1) maximal: | 10 ns |
|---|---|---|---|
| Spannungs-Versorgung - intern: | 4.75V | 5.25V | Zahl von Schaltelementen/von Blöcken: | 4 |
| Zahl von Macrocells: | 72 | Zahl von Toren: | 1600 |
| Zahl von Input/Output: | 72 | Betriebstemperatur: | 0°C | 70°C (TA) |
| Markieren: | XC9572 10PQ100C,IC CPLD 72MC 10NS 100QFP,100QFP Komplexes programmierbares Logikgerät |
||
Produkt-Beschreibung
XC9572-10PQ100C IC CPLD 72MC 10NS 100QFP I/O 72 0°C ~ 70°C 10 ns
IC CPLD 72MC 10NS 100QFP
Der XC9572 ist ein Hochleistungs-CPLD, der erweiterte systeminterne Programmier- und Testfunktionen bietet
Allzweck-Logikintegration.Es besteht aus acht 36V18-Funktionsblöcken und bietet 1.600 nutzbare Gatter
Ausbreitungsverzögerungen von 7,5 ns.Die Architekturübersicht finden Sie in Abbildung 2.
Merkmale des XC9572-10PQ100C
• 7,5 ns Pin-zu-Pin-Logikverzögerungen an allen Pins
• fCNT bis 125 MHz
• 72 Makrozellen mit 1.600 nutzbaren Gates
• Bis zu 72 Benutzer-E/A-Pins
• 5V im System programmierbar
- Lebensdauer von 10.000 Programmier-/Löschzyklen
- Programmieren/Löschen über den gesamten kommerziellen Spannungs- und Temperaturbereich
• Verbesserte Pin-Locking-Architektur
• Flexibler 36V18-Funktionsblock
- 90 Produktbegriffe steuern eine oder alle der 18 Makrozellen innerhalb des Funktionsblocks
- Globale und Produktzeituhren, Ausgangsfreigaben, Setz- und Rücksetzsignale
Spezifikationen vonXC9572-10PQ100C
|
TYP
|
BESCHREIBUNG
|
|---|---|
|
Kategorie
|
Integrierte Schaltkreise (ICs)
Eingebettet
CPLDs (Komplexe programmierbare Logikgeräte)
|
|
Hersteller
|
AMD
|
|
Serie
|
XC9500
|
| Paket | Tablett |
|
Produkt
|
XC9572-10PQ100C
|
|
Digi-Key programmierbar
|
Nicht verifiziert
|
|
Programmierbarer Typ
|
Im System programmierbar (min. 10.000 Programmier-/Löschzyklen)
|
|
Verzögerungszeit tpd(1) Max
|
10 ns
|
|
Spannungsversorgung – Intern
|
4,75 V ~ 5,25 V
|
|
Anzahl der Logikelemente/Blöcke
|
4
|
|
Anzahl der Makrozellen
|
72
|
|
Anzahl der Tore
|
1600
|
|
Anzahl der E/A
|
72
|
|
Betriebstemperatur
|
0°C ~ 70°C (TA)
|
|
Befestigungsart
|
Oberflächenmontage
|
|
Paket/Koffer
|
100-BQFP
|
|
Gerätepaket des Lieferanten
|
100-PQFP (20x14)
|
|
Basisproduktnummer
|
XC9572
|
Weitere Merkmale vonXC9572-10PQ100C
• Umfangreiche Unterstützung für IEEE Std 1149.1 Boundary-Scan (JTAG).
• Programmierbarer Leistungsreduzierungsmodus in jeder Makrozelle
• Anstiegsgeschwindigkeitssteuerung an einzelnen Ausgängen
• Vom Benutzer programmierbare Erdungspin-Funktion
• Erweiterte Mustersicherheitsfunktionen zum Designschutz
• Hochleistungsausgänge mit 24 mA
• 3,3-V- oder 5-V-E/A-Fähigkeit
• Fortschrittliche CMOS 5V FastFLASH™-Technologie
• Unterstützt die parallele Programmierung von mehr als einem XC9500 gleichzeitig
• Erhältlich in 44-Pin-PLCC-, 84-Pin-PLCC-, 100-Pin-PQFP- und 100-Pin-TQFP-Gehäusen
Bereich (−10 ̊
Umwelt- und Exportklassifizierungen vonXC9572-10PQ100C
mit avck-
| ATTRIBUT | BESCHREIBUNG |
|---|---|
| RoHS-Status | Nicht RoHS-konform |
| Feuchtigkeitsempfindlichkeitsniveau (MSL) | 3 (168 Stunden) |
| REACH-Status | REACH Unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
Zusätzliche Ressourcenvon XC9572-10PQ100C
| ATTRIBUT | BESCHREIBUNG |
|---|---|
| Andere Namen | 122-1174 |
| Standardpaket | 66 |
