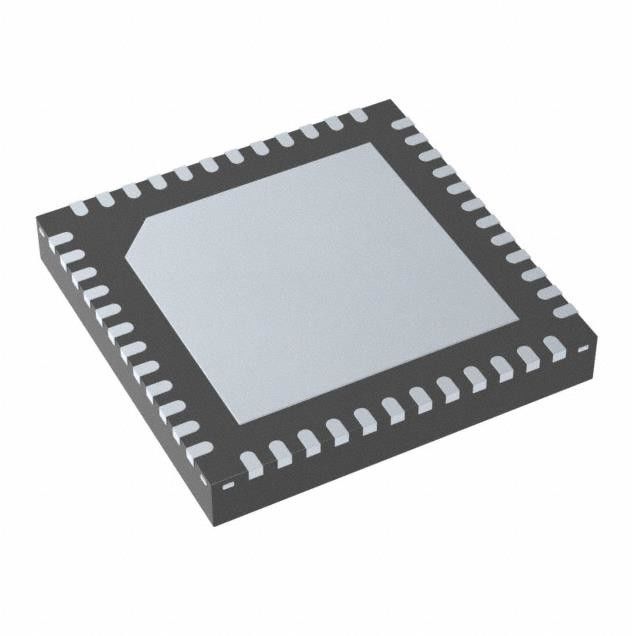

LMK05318RGZR-Uhr-Synchronisationsvorrichtung und Bammel-Reiniger IC 800MHz 2 48-VFQFN
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | Original |
| Zertifizierung: | Original |
| Modellnummer: | LMK05318RGZR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiable |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3work |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Zahl von Stromkreisen: | 2 | Verhältnis - eingegeben: Ertrag: | 2:8 |
|---|---|---|---|
| Betriebstemperatur: | -40°C | 85°C | Frequenz - maximal: | 800MHz |
| Spannung - Versorgung: | 1.71V | 1.89V, 3.135V | 3.465V | Paket/Fall: | 22-VFQFN |
| Lieferanten-Gerät-Paket: | 48-VQFN (7x7) | Befestigung der Art: | Oberflächenberg |
| Hervorheben: | LMK05318RGZR,Uhr-Synchronisationsvorrichtungs-Bammel-Reiniger IC,800MHz LMK05318RGZR |
||
Produkt-Beschreibung
Bammel-Netz-Synchronisationsvorrichtungs-Uhr LMK05318RGZR Ultra-niedrige mit zwei Frequenzbereichen
LMK05318RGZR-Uhr-Synchronisationsvorrichtung und Bammel-Reiniger IC 800MHz 2 48-VFQFN
Eigenschaften von LMK05318RGZR
Eine Phase-verschlossene Schleife Digital (DPLL) mit:
– Hitless Schaltung: ±50-ps Phasen-Ausgleichstrom
– Programmierbare Schleifen-Bandbreite mit Fastlock
– Standard-konforme Synchronisierung und
Überbleibsel unter Verwendung eines preiswerten TCXO/OCXO
• Zwei analoge Phase-verschlossene Schleifen (APLLs) mit
Industrie-führende Bammel-Leistung:
– Rumpfstation 50 Effektivwert-Bammel bei 312,5 MHZ (APLL1)
– Rumpfstation 125 Effektivwert-Bammel bei 155,52 MHZ (APLL2)
• Zwei Bezugtaktgeber-Input
– Priorität-ansässige eingegebene Auswahl
– Digital-Überbleibsel auf Verlust des Hinweises
• Acht Taktausgänge mit programmierbaren Fahrern
– Bis sechs verschiedene Ausgangsfrequenzen
– AC-LVDS, AC-CML, AC-LVPECL, HCSL und
1.8-V LVCMOS Ausgabeformate
• EEPROM/ROM für kundenspezifische Uhren auf Einschalten
• Flexible Konfigurations-Wahlen
– 1 Hz (1 PPS) zu 800 MHZ auf Input und Ertrag
– XO/TCXO/OCXO gab ein: 10 bis 100 MHZ
– DCO-Modus: < 0="">
Uhr-Steuerung (Sklave IEEE 1588 PTP)
– Moderne Uhr-Überwachung und Status
– Ich
2C- oder SPI-Schnittstelle
• PSNR: – dBc 83 (Geräusche 50-mVpp auf Versorgung 3.3-V)
• Versorgung 3.3-V mit Ertrag 1.8-V, 2.5-V oder 3.3-V
• Industrielle Temperaturspanne: – 40°C zu +85°C
Produkteigenschaften von LMK05318RGZR
| Art | Beschreibung |
|---|---|
| Pakage | Band und Spule |
|
Produkt-Status
|
Aktiv
|
|
Art
|
Uhr-Synchronisationsvorrichtung und Bammel-Reiniger
|
|
PLL
|
Ja mit Überbrückung
|
|
Input
|
Uhr, LVCMOS
|
|
Ertrag
|
CML, HCSL, LVCMOS, LVDS, LVPECL
|
|
Zahl von Stromkreisen
|
2
|
|
Verhältnis - eingegeben: Ertrag
|
2:8
|
|
Differenzial- eingegeben: Ertrag
|
Ja/ja
|
|
Frequenz - maximal
|
800MHz
|
|
Teiler/Multiplikator
|
Ja/ja
|
|
Spannung - Versorgung
|
1.71V | 1.89V, 3.135V | 3.465V
|
|
Betriebstemperatur
|
-40°C | 85°C
|
|
Befestigung der Art
|
Oberflächenberg
|
|
Paket/Fall
|
48-VFQFN stellte Auflage heraus
|
|
Lieferanten-Gerät-Paket
|
48-VQFN (7x7)
|
|
Niedrige Produkt-Zahl
|
LMK05318
|
| ATTRIBUT | BESCHREIBUNG |
|---|---|
| RoHS-Status | ROHS3 konform |
| Feuchtigkeits-Empfindlichkeits-Niveau (MSL) | 3 (168 Stunden) |
| REICHWEITE Status | ERREICHEN Sie unberührtes |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
Beschreibung von LMK05318RGZR
Das LMK05318 ist ein leistungsstarkes Netzsynchronisationsvorrichtungs-Uhrgerät, das Bammelreinigung, Takterzeugung, moderne Uhrüberwachung und überlegene hitless zugeschaltete Leistung liefert, um die zwingenden Regelungsbedingungen der Kommunikationsinfrastruktur und der industriellen Anwendungen zu erfüllen. Die ultralow Bammel- und Spg.Versorgungsteilgeräuschablehnung der hohen Leistung (PSNR) des Gerätes kann Bit-Fehler-Rate (BRUSTBEEREN) in den Hochgeschwindigkeitsserienverbindungen verringern.
