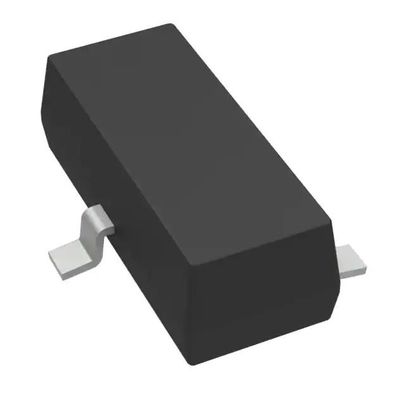

Energie-Management IC TLV431BQDBZR SOT23-3 1.24V 6V 15mA
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | Original |
| Zertifizierung: | Original |
| Modellnummer: | TLV431BQDBZR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Ertrag-Art: | justierbar | Spannung - Ertrag (Minute/geregelt): | 1.24V |
|---|---|---|---|
| Spannung - Ertrag (maximal): | 6 V | Gegenwärtig - Ertrag: | 15 MA |
| Toleranz: | ±0.5% | Gegenwärtig - Kathode: | 100 µA |
| Markieren: | Management IC der Energie-15mA,Energie-Management IC 1.24V 6V,TLV431BQDBZR |
||
Produkt-Beschreibung
TLV431BQDBZR-Energie-Management IC VREF STELLEN Justage 0,5% SOT23-3 1.24V 6V 15 MA zurück
Das Gerät TLV431 ist eine justierbare am EndeReferenzspannung Schwachstrom3 mit spezifiziertem Thermal
Stabilität über anwendbaren industriellen und Handelstemperaturspannen.
Spezifikationen von TLV431BQDBZR
|
ART
|
BESCHREIBUNG
|
|---|---|
|
Kategorie
|
Integrierte Schaltungen (IC)
Energie-Management (PMIC)
Referenzspannung
|
|
Mfr
|
Texas Instruments
|
|
Reihe
|
-
|
|
Produkt
|
TLV431BQDBZR
|
|
Bezugsart
|
Weiche
|
|
Ertrag-Art
|
Justierbar
|
|
Spannung - Ertrag (Minute/geregelt)
|
1.24V
|
|
Spannung - Ertrag (maximal)
|
6 V
|
|
Gegenwärtig - Ertrag
|
15 MA
|
|
Toleranz
|
±0.5%
|
|
Temperatur-Koeffizient
|
-
|
|
Geräusche - 0.1Hz zu 10Hz
|
-
|
|
Geräusche - 10Hz zu 10kHz
|
-
|
|
Spannung - Input
|
-
|
|
Gegenwärtig - Versorgung
|
-
|
|
Gegenwärtig - Kathode
|
µA 100
|
|
Betriebstemperatur
|
-40°C | 125°C (TA)
|
|
Befestigung der Art
|
Oberflächenberg
|
|
Paket/Fall
|
TO-236-3, SC-59, SOT-23-3
|
|
Lieferanten-Gerät-Paket
|
SOT-23-3
|
|
Niedrige Produkt-Zahl
|
TLV431
|
Eigenschaften von TLV431BQDBZR
• Schwachstromoperation, VREF = 1,24 V
• Justierbare Ausgangsspannung, Vl = VREF zu 6 V
• Referenzspannungs-Toleranzen an 25°C
– 0,5% für TLV431B
– 1% für TLV431A
– 1,5% für TLV431
• Typischer Temperatur-Antrieb
– 4 Millivolt (0°C bis 70°C)
– 6 Millivolt (– 40°C bis 85°C)
– 11 Millivolt (– 40°C bis 125°C)
• Niedriger Betriebskathoden-Strom, µA 80 typisch
• typische Ausgangsimpedanz 0.25-Ω
• Ultra-kleine Pauschalangebote SC-70 40% kleiner
Abdruck als SOT-23-3
• Sehen Sie TLVH431 und TLVH432 für:
– Breiteres VKA (1,24 V zu 18 V) und zu IK (80 MA)
– Zusätzliches Paket SOT-89
– Mehrfaches Pinouts für Pakete SOT-23-3 und SOT-89
• Auf den Produkten, die zu MIL-PRF-38535 konform sind, werden alle Parameter wenn nicht anders vermerkt geprüft. Auf allen weiteren Produkten umfasst die Produktions-Verarbeitung nicht notwendigerweise die Prüfung aller Parameter.
Anwendungen von TLV431BQDBZR
• Justierbare Spannung und gegenwärtiges Beziehen
• Sekundärseitenregelung im Rücklauf SMPSs
• Zener-Ersatz
• Spg. Kontrollempfänger
• Komparator mit integriertem Hinweis
| ATTRIBUT | BESCHREIBUNG |
|---|---|
| RoHS-Status | ROHS3 konform |
| Feuchtigkeits-Empfindlichkeits-Niveau (MSL) | 1 (unbegrenzt) |
| REICHWEITE Status | ERREICHEN Sie unberührtes |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
