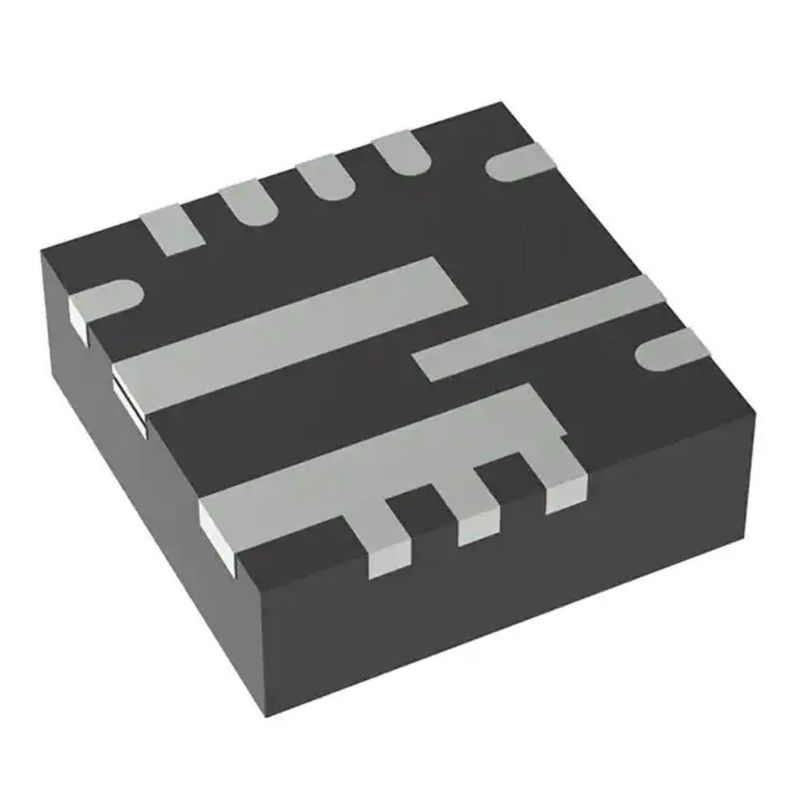

IC-Sockel-Energie-Management IC TPS56637RPAR Bad 500kHz 6A
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | TPS56637RPAR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Gegenwärtig - Ertrag: | 6A | Frequenz - Schaltung: | 500kHz |
|---|---|---|---|
| Synchroner Gleichrichter: | Ja | Betriebstemperatur: | -40°C | 150°C (TJ) |
| Befestigung der Art: | Oberflächenberg | Paket/Fall: | 10-PowerVFQFN |
| Lieferanten-Gerät-Paket: | 10-VQFN-HR (3x3) | Niedrige Produkt-Zahl: | TPS56637 |
| Markieren: | IC-Sockel Bad 500kHz 6A,Management IC,TPS56637RPAR der Energie-500kHz |
||
Produkt-Beschreibung
TPS56637RPAR Dip Ic Sockel Ic Power Management 296-Tps56637rpardkr-Nd
Buck-Schaltregler-IC positiv einstellbar 0,6 V 1 Ausgang 6 A 10-PowerVFQFN
Spezifikationen von TPS56637RPAR
| TYP | BESCHREIBUNG |
| Kategorie | Integrierte Schaltkreise (ICs) |
| Energiemanagement (PMIC) | |
| Spannungsregler – DC-DC-Schaltregler | |
| Hersteller | Texas Instruments |
| Serie | - |
| Paket | Tape & Reel (TR) |
| Schnittband (CT) | |
| Digi-Reel® | |
| Produktstatus | Aktiv |
| Funktion | Rücktritt |
| Ausgabekonfiguration | Positiv |
| Topologie | Bock |
| Ausgabetyp | Einstellbar |
| Anzahl der Ausgänge | 1 |
| Spannung – Eingang (Min.) | 4,5V |
| Spannung – Eingang (max.) | 28V |
| Spannung – Ausgang (Min./Fest) | 0,6V |
| Spannung – Ausgang (max.) | 13V |
| Aktueller Output | 6A |
| Frequenz - Umschalten | 500 kHz |
| Synchrongleichrichter | Ja |
| Betriebstemperatur | -40°C ~ 150°C (TJ) |
| Befestigungsart | Oberflächenmontage |
| Paket/Koffer | 10-PowerVFQFN |
| Gerätepaket des Lieferanten | 10-VQFN-HR (3x3) |
| Basisproduktnummer | TPS56637 |
MerkmaleTPS56637RPAR
• Eingangsspannungsbereich von 4,5 V bis 28 V
• Ausgangsspannungsbereich von 0,6 V bis 13 V
• 6 A maximaler Dauerausgangsstrom
• Integrierte 26-mΩ- und 12-mΩ-MOSFETs
• 0,6 V ±1 % Referenzspannung
• D-CAP3™-Steuermodus für schnelle TransientenAntwort
• Eco-mode™ und FCCM (erzwungener Dauerbetrieb).Leitungsmodus) wählbar für leichte LastBetrieb über MODE-Pin
• Interner 2-ms-Softstart
• Integrierte Ausgangsentladungsfunktion
• 500-kHz-Schaltfrequenz
• Power-Good-Anzeige zur Überwachung der Ausgangsspannung
• Zyklus für Zyklus über der Stromgrenze
• Nicht verriegelter Schutz für UV, OV, OT undUVLO
• –40 °C bis +150 °C BetriebsanschlussTemperatur
• Kleiner 10-Pin 3,0 mm × 3,0 mm HotRod™ QFNPaket
• Verfügbar im WEBENCH® Power Designer fürErstellen Sie individuelle Designs
AnwendungenvonTPS56637RPAR
• Enterprise-Systeme: Multifunktionsdrucker,Lagerung
• Persönliche Elektronik: Fernseher, Lautsprecher, Set-TopKasten,Tragbare Elektronik
• Industrielle Anwendungen: elektronischer PunktVerkauf,Fabrikautomatisierung und -steuerung, Motorantriebe
• Allgemeine Zwecke für 12-V-, 19-V- und 24-V-Strombusliefern
Umwelt- und Exportklassifizierungen vonTPS56637RPAR
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeitsniveau (MSL) | 2 (1 Jahr) |
| REACH-Status | REACH Unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
