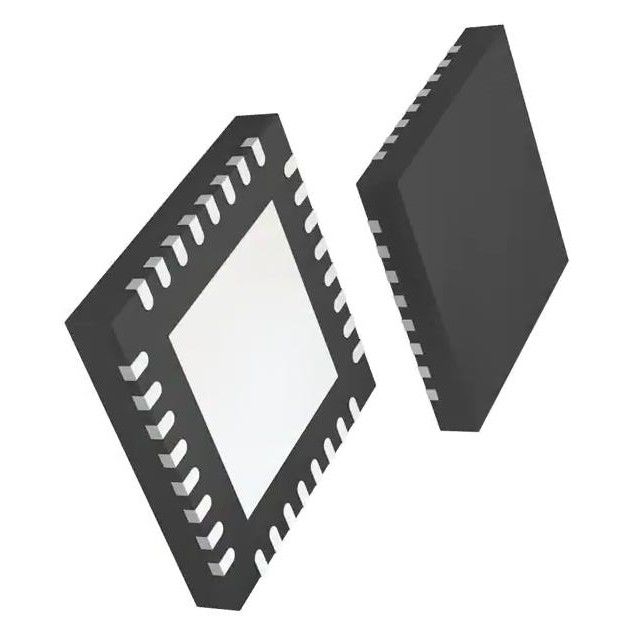

LMH1208RTVR 32-WQFN Videotreiber-IC Seriell AES10 DVB-ASI SMPTE
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | TI |
| Zertifizierung: | Original |
| Modellnummer: | LMH1208RTVR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiable |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Teilnummer: | LMH1208RTVR | Standards: | AES10, DVB-ASI, SMPTE |
|---|---|---|---|
| Spannung - Versorgung: | 2.375V | 2.625V | Einzelne Versorgung: | 2.5-V |
| Befestigung der Art: | Oberflächenberg | Leistungsaufnahme: | 25 mW (typisch) |
| Betriebstemperatur: | −40°C zu 85°C | ||
| Hervorheben: | LMH1208RTVR,32-WQFN-Videotreiber-IC,AES10 DVB-ASI SMPTE |
||
Produkt-Beschreibung
LMH1208RTVR Videotreiber-IC Seriell AES10 DVB-ASI SMPTE 32-WQFN
Videotreiber-IC Seriell AES10, DVB-ASI, SMPTE 32-WQFN (5x5) Paket
Das LMH1208-Gerät ist ein 12G-UHD-SDI-Kabeltreiber mit geringem Stromverbrauch und zwei Ausgängen.Es unterstützt SMPTE-Videoraten von bis zu 11,88 Gbit/s und ermöglicht so UHD-Video für 4K/8K-Anwendungen.Der zusätzliche entzerrte 100-Ω-Treiberausgang auf der Hostseite kann für Überwachungs- oder Signalverteilungszwecke genutzt werden.
Spezifikationen von LMH1208RTVR
|
TYP
|
BESCHREIBUNG
|
|---|---|
|
Kategorie
|
Integrierte Schaltkreise (ICs)
Linear
Videoverarbeitung
|
|
Hersteller
|
Texas Instruments
|
|
Serie
|
-
|
| Paket | Band und Rolle |
|
Produktstatus
|
Aktiv
|
|
Funktion
|
Treiber
|
|
Anwendungen
|
Professionelles Video
|
|
Standards
|
AES10, DVB-ASI, SMPTE
|
|
Steuerschnittstelle
|
Seriell
|
|
Spannungsversorgung
|
2,375 V ~ 2,625 V
|
|
Befestigungsart
|
Oberflächenmontage
|
|
Paket/Koffer
|
32-WFQFN freiliegendes Pad
|
|
Gerätepaket des Lieferanten
|
32-WQFN (5x5)
|
|
Basisproduktnummer
|
LMH1208
|
Merkmale des LMH1208RTVR
• Unterstützt ST-2082-1 (12G), ST-2081-1 (6G), ST424 (3G), ST-292 (HD) und ST-259 (SD)
• Kompatibel mit DVB-ASI und AES10 (MADI)
• Kabeltreiber mit zwei Differenzialausgängen
• On-Chip-75-Ω-Abschluss- und Rückflussverlust-Kompensationsnetzwerk
• Hostseitig entzerrter 100-Ω-Loopback-Ausgang
• Programmierbare Anstiegsgeschwindigkeitssteuerung an 75-Ω-Ausgängen
• Programmierbare Vorverzerrung und Ausgangsamplitude an 75-Ω-Ausgängen
• Programmierbare Deemphase und Ausgangsamplitude am 100-Ω-Ausgang
• Polaritätsumkehr an 75-Ω- und 100-Ω-Ausgängen
• Automatische Energiesparfunktion bei fehlendem Eingangssignal
– Stromverbrauch: 25 mW (typisch)
• Abschaltsteuerung über den ENABLE-Pin
• Einzelne 2,5-V-Versorgung
– Stromverbrauch: 200 mW (typisch)
• Programmierbar über Pins, SPI oder SMBus-Schnittstelle
• Betriebstemperaturbereich von –40 °C bis +85 °C
• 5 mm × 5 mm großes 32-poliges WQFN-Gehäuse
Bereich (−10 ̊
Umwelt- und Exportklassifizierungen
mit avck-
| ATTRIBUT | BESCHREIBUNG |
|---|---|
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeitsniveau (MSL) | 3 (168 Stunden) |
| REACH-Status | REACH Unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
ANWENDUNGEN von LMH1208RTVR
• SMPTE-kompatible serielle digitale Schnittstelle
• UHDTV/4K/8K/HDTV/SDTV-Video
• IP-Medien-Gateway
• Digitale Videoverarbeitung und -bearbeitung
