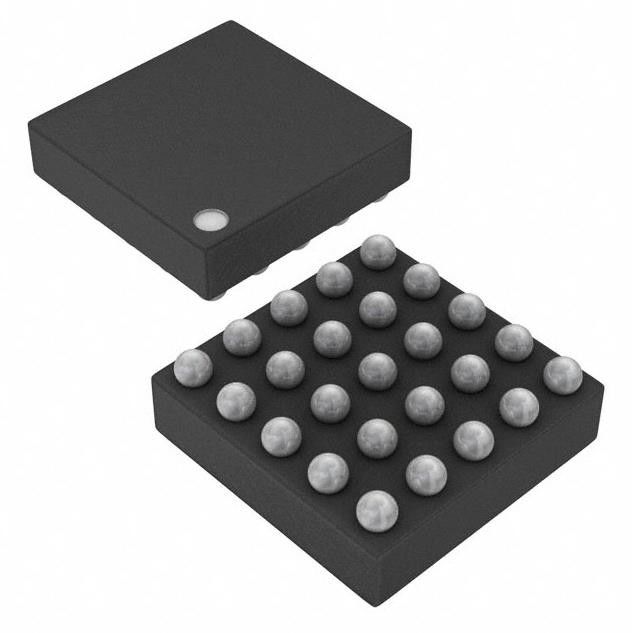

Ladegerät IC BQ25120AYFPR der Energie-25DSBGA des Management-IC 300mA
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | Original |
| Zertifizierung: | Original |
| Modellnummer: | BQ25120AYFPR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Teilnummer: | BQ25120AYFPR | Zahl von Zellen: | 1 |
|---|---|---|---|
| Ladestrom - max: | 300mA | Batterie-Satz-Spannung: | 4.2V |
| Spannung - Versorgung (maximal): | 5.5V | Schnittstelle: | I-² C |
| Betriebstemperatur: | -40°C | 85°C (TA) | Paket/Fall: | 25-DSBGA |
| Markieren: | Management IC der Energie-25DSBGA,BQ25120AYFPR,300mA Ladegerät IC |
||
Produkt-Beschreibung
BQ25120AYFPR SMD LED Chip Power Management Batterie CHG LI-ION 1CELL 25DSBGA
IC-BATTERIE CHG LI-ION 1CELL 25DSBGA
Das bq25120A ist ein in hohem Grade integriertes Körperverletzungsvorwurfsmanagement IC, das das allgemeinste integriert
Funktionen für tragbare Geräte: Lineares Ladegerät, regulierter Ertrag, Lastsschalter, Handrücksteller mit
Timer und Batterie-Spg. Kontrollempfänger.
Eigenschaften von BQ25120AYFPR
• Zunahme-Netzbetrieb-Zeit zwischen Gebühren
– Konfigurierbares 300-mA Buck Regulator (Nichterfüllung 1.8-V)
– Na 700 (typischer) IQ mit Buck Converter Enabled (keine Last)
– Konfigurierbarer Lasts-Schalter oder Ertrag 100mA LDO (Lasts-Schalter standardmäßig)
– Bis Strom zum Gebühr300-ma für die schnelle Aufladung
– 0,5% genaue Batterie Voltage Regulation (konfigurierbar von 3,6 V zu 4,65 V in den Schritten 10-mV)
– Konfigurierbarer Beendigungs-Strom unten zu µA 500
– Einfache Spannung basierter Batterie-Monitor
• In hohem Grade integrierte Lösung mit kleinem Abdruck
– 2,5 Millimeter x 2,5 Paket Millimeters WCSP und 6 externe Komponenten für minimale Lösung
– TastenwahlWeck- und stellten sich mit Schaltuhren zurück
– Energie-Weg-Management für das Antreiben des Systems und das Aufladen der Batterie
– Energie-Weg-Management ermöglicht <50 nA="" Ship="" Mode="" Battery="" Quiescent="" Current="" for="" Longest="" Shelf="" Life="">
– Ladegerät funktioniert von 3,4 V – 5,5 VIN (5.5-V OVP/20-V tolerant)
– Engagierte Stifte für Eingangsstrom-Grenze, Gebührenstrom, Beendigungs-Strom und Status-Ertrag
Spezifikationen von BQ25120AYFPR
|
Mfr
|
Texas Instruments
|
|
Reihe
|
-
|
| Paket | Band u. Spule (TR) Schneiden Sie Band (CT) |
|
Produkt
|
BQ25120AYFPR
|
|
Batterie-Chemie
|
Lithium-Ion/Polymer
|
|
Zahl von Zellen
|
1
|
|
Gegenwärtig - aufladend
|
Konstant - programmierbar
|
|
Programmierbare Eigenschaften
|
Gegenwärtig
|
|
Störungs-Schutz
|
Über Temperatur über Spannung, Kurzschluss
|
|
Gebührenstrom - maximal
|
300mA
|
|
Batterie-Satz-Spannung
|
4.2V
|
|
Spannung - Versorgung (maximal)
|
5.5V
|
|
Schnittstelle
|
I-² C
|
|
Betriebstemperatur
|
-40°C | 125°C (TJ)
|
|
Befestigung der Art
|
Oberflächenberg
|
|
Paket/Fall
|
25-XFBGA, DSBGA
|
|
Lieferanten-Gerät-Paket
|
25-DSBGA
|
|
Niedrige Produkt-Zahl
|
BQ25120
|
Andere Eigenschaften von BQ25120AYFPR
• I2C-Kommunikations-Steuerung
– Gebührenspannung und -strom
– Beendigungs-Schwelle
– Eingangsstrom-Grenze
– VINDPM-Schwelle
– Timer-Wahlen
– Lasts-Schaltersteuerung
– Kontrollen für Unterbrechungen für Störungen und Status
– System-Ausgangsspannungs-Anpassung
– LDO-Ausgangsspannungs-Anpassung
Strecke (̊ −10
Klima- u. Export-Klassifikationen
mit avck-
| ATTRIBUT | BESCHREIBUNG |
|---|---|
| RoHS-Status | ROHS3 konform |
| Feuchtigkeits-Empfindlichkeits-Niveau (MSL) | 1 (unbegrenzt) |
| REICHWEITE Status | ERREICHEN Sie unberührtes |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
ANWENDUNGEN von BQ25120AYFPR
• Intelligente Uhren und andere tragbare Geräte
• Eignungs-Zusätze
• Gesundheits-Überwachungs-medizinische Zusätze
• Wieder aufladbare Spielwaren
