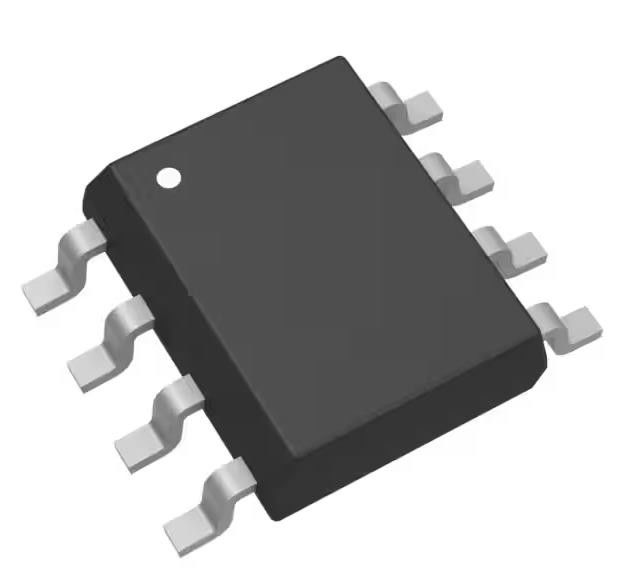

DMP2022LSS-13 P-Kanal 20 V 10A (Ta) 2,5 W (Ta) Oberflächenmontage 8-SO
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | DMP2022LSS-13 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| FET-Typ: | P-Kanal | Technologie: | MOSFET (Metalloxid) |
|---|---|---|---|
| Abflussspannung zur Quelle (Vdss): | 20 V | Strom - kontinuierlicher Abfluss (Id) @ 25°C: | 10A (Ta) |
| Antriebsspannung (maximal eingeschaltet, minimale eingeschaltet): | 2.5V, 10V | Rds On (Max) @ Id, Vgs: | 13mOhm @ 10A, 10V |
| Vgs(th) (Max) @ Id: | 1.1V @ 250µA | Tor-Gebühr (Qg) (maximal) @ Vgs: | 56.9 nC @ 10 V |
Produkt-Beschreibung
CY8CTMA884LTI-13 Mikrocontroller IC 2156-CY8CTMA884LTI-13-CY-ND
Spezifikationen DMP2022LSS-13
| TYPE | Beschreibung |
| Kategorie | Diskrete Halbleiterprodukte |
| Transistoren | |
| FETs, MOSFETs | |
| Einzelne FET, MOSFET | |
| Mfr | Dioden eingebunden |
| Reihe | - |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| FET-Typ | P-Kanal |
| Technologie | MOSFET (Metalloxid) |
| Abflussspannung zur Quelle (Vdss) | 20 V |
| Strom - kontinuierlicher Abfluss (Id) @ 25°C | 10A (Ta) |
| Antriebsspannung (maximal eingeschaltet, minimale eingeschaltet) | 2.5V, 10V |
| Rds On (Max) @ Id, Vgs | 13mOhm @ 10A, 10V |
| Vgs(th) (Max) @ Id | 1.1V @ 250μA |
| Schnittstellen (Qg) (Max) @ Vgs | 56.9 nC @ 10 V |
| Vgs (maximal) | ± 12V |
| Eintrittskapazität (Ciss) (Max) @ Vds | 2444 pF @ 10 V |
| FET-Eigenschaft | - |
| Leistungsausfall (maximal) | 2.5W (Ta) |
| Betriebstemperatur | -55 °C bis 150 °C (TJ) |
| Typ der Montage | Oberflächenbefestigung |
| Lieferanten-Gerätepaket | 8-SO |
| Packung / Gehäuse | 8-SOIC (0,154", 3,90 mm Breite) |
| Basisproduktnummer | DMP2022 |
Merkmale der DMP2022LSS-13
* Niedriges Widerstand
- 13mΩ @ VGS = -10V
- 16mΩ @ VGS = -4,5V
- 22mΩ @ VGS = -2,5 V
* Niedrige Torschwelle
* Niedrige Eingangskapazität
* Schnelle Schaltgeschwindigkeit
* Niedrige Ein-/Ausgabe-Leckage
* Vollständig bleifrei und vollständig RoHS-konform (Anmerkungen 1 und 2)
* Halogen- und Antimonfrei.
* Nach den Normen AEC-Q101 für hohe Zuverlässigkeit qualifiziert
Anwendungen DMP2022LSS-13
* Fall: SO-8
* Gehäusematerial: geformter Kunststoff, grüne Formenverbindung. UL Entflammbarkeit Klassifizierung 94V-0
* Feuchtigkeitsempfindlichkeit: Stufe 1 pro J-STD-020
* Anschlüsse von Endgeräten: Siehe Diagramm
* Endgeräte: Finish - Matte Zinn über Kupferbleifrahmen gegossen.
* Gewicht: 0,072 g (ca.
Umwelt undExportklassifizierungen von DMP2022LSS-13
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
