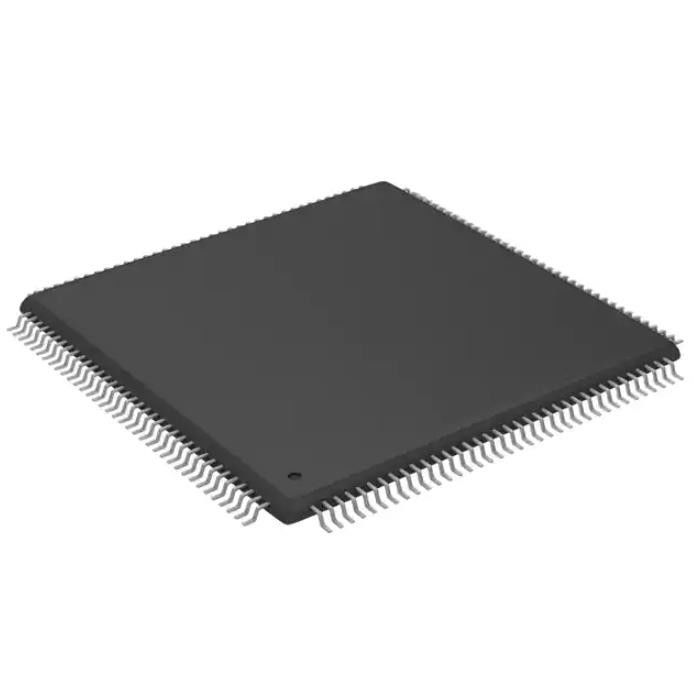

SPC58EC80E5QMC0X MCU Mikrocontroller IC 32BIT 4MB FLASH 144ETQFP
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | SPC58EC80E5QMC0X |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Produkt-Status: | Veraltet | Digi-Schlüssel programmierbar: | Nicht überprüft |
|---|---|---|---|
| Kern-Prozessor: | e200z420 | Speicherkapazität: | 32-Bit--Dual Core |
| Geschwindigkeit: | 180MHz | Zusammenhang: | CANbus, i-² C, LINbus, SPI |
| Peripherie: | DMA | Zahl von Input/Output: | 124 |
| Markieren: | SPC58EC80E5QMC0X,MCU-Mikrocontroller-IC,144ETQFP-Mikrocontroller-IC |
||
Produkt-Beschreibung
SPC58EC80E5QMC0X Strommesswiderstände Ic Mcu 32bit 4mb Flash 144etqfp
e200z420 Automotive, AEC-Q100, SPC58 Mikrocontroller-IC 32-Bit Dual-Core 180 MHz 4 MB (4 M x 8) FLASH 144-eTQFP (20 x 20)
Spezifikationen vonSPC58EC80E5QMC0X
| TYP | BESCHREIBUNG |
| Kategorie | Integrierte Schaltkreise (ICs) |
| Eingebettet | |
| Mikrocontroller | |
| Hersteller | STMicroelectronics |
| Serie | Automobil, AEC-Q100, SPC58 |
| Paket | Tape & Reel (TR) |
| Produktstatus | Veraltet |
| Digi-Key programmierbar | Nicht verifiziert |
| Kernprozessor | e200z420 |
| Kerngröße | 32-Bit-Dual-Core |
| Geschwindigkeit | 180 MHz |
| Konnektivität | CANbus, I²C, LINbus, SPI |
| Peripheriegeräte | DMA |
| Anzahl der E/A | 124 |
| Programmspeichergröße | 4 MB (4 MB x 8) |
| Programmspeichertyp | BLINKEN |
| EEPROM-Größe | 128K x 8 |
| RAM-Größe | 512K x 8 |
| Spannung – Versorgung (Vcc/Vdd) | 3,3 V, 5 V |
| Datenkonverter | - |
| Oszillatortyp | Intern |
| Betriebstemperatur | -40°C ~ 125°C (TA) |
| Befestigungsart | Oberflächenmontage |
| Paket/Koffer | 144-TQFP freiliegendes Pad |
| Gerätepaket des Lieferanten | 144-eTQFP (20x20) |
| Basisproduktnummer | SPC58 |
MerkmaleSPC58EC80E5QMC0X
• AEC-Q100-qualifiziert
• Hochleistungsfähiger e200z420n3-Dual-Core
– 32-Bit-CPU mit Power Architecture-Technologie
– Kernfrequenz bis zu 180 MHz
– Variable Längenkodierung (VLE)
• 4224 KB (4096 KB Code-Flash + 128 KB Daten-Flash) On-Chip-Flash-Speicher: Unterstützt das Lesen während Programmier- und Löschvorgängen sowie mehrere Blöcke, die eine EEPROM-Emulation ermöglichen
• 176 KB HSM dedizierter Flash-Speicher (144 KB Code + 32 KB Daten)
• 384 KB On-Chip-Allzweck-SRAM (zusätzlich zu 128 KB lokalem Kerndaten-RAM: 64 KB in jeder CPU enthalten)
• Mehrkanal-Direct-Memory-Access-Controller (eDMA) mit 64 Kanälen
• 1 Interrupt-Controller (INTC)
• Umfassendes ASIL-B-Sicherheitskonzept der neuen Generation
– ASIL-B von ISO 26262
– FCCU zur Erfassung und Reaktion auf Fehlerbenachrichtigungen
– Memory Error Management Unit (MEMU) zur Erfassung und Meldung von Fehlerereignissen in Speichern
– CRC-Einheit (Cyclic Redundancy Check).
• Crossbar-Switch-Architektur für gleichzeitigen Zugriff auf Peripheriegeräte, Flash oder RAM von mehreren Busmastern mit End-to-End-ECC
• Body Cross Triggering Unit (BCTU)
– Löst ADC-Konvertierungen von jedem eMIOS-Kanal aus
– Löst ADC-Konvertierungen von bis zu 2 dedizierten PIT_RTIs aus
• Erweitertes modulares E/A-Subsystem (eMIOS): bis zu 64 zeitgesteuerte E/A-Kanäle mit 16-Bit-Zählerauflösung
• Verbessertes Analog-Digital-Wandlersystem mit:
– 3 unabhängige schnelle 12-Bit-SAR-Analogwandler
– 1 Supervisor-12-Bit-SAR-Analogwandler
– 1 10-Bit-SAR-Analogwandler mit STDBY-Modus-Unterstützung
• Kommunikationsschnittstellen
– 18 LINFlexD-Module
– 8 DSPI-Module (Deserial Serial Peripheral Interface).
– 8 MCAN-Schnittstellen mit erweitertem Shared-Memory-Schema und ISO-CAN-FD-Unterstützung
– Zweikanaliger FlexRay-Controller
– 1 Ethernet-Controller 10/100 Mbit/s, konform mit IEEE 802.3-2008
• Leistungsfähigkeit bei geringem Stromverbrauch
– Vielseitige Energiesparmodi
– Ultra-Low-Power-Standby mit RTC
– Smart Wake-up Unit zur Kontaktüberwachung
– Schnelle Weckprogramme
• Duale Phasenregelkreise mit stabiler Taktdomäne für Peripheriegeräte und FM-Modulationsdomäne für die Rechenschale
Anwendungen vonSPC58EC80E5QMC0X
• Nexus-Entwicklungsschnittstelle (NDI) gemäß IEEE-ISTO 5001-2003-Standard, mit etwas Unterstützung für den 2010-Standard
• Boot Assist Flash (BAF) unterstützt die Werksprogrammierung mit einem seriellen Bootload über den asynchronen CAN oder LIN/UART
• Sperrschichttemperaturbereich -40 °C bis 150 °C
Umwelt- und Exportklassifizierungen vonSPC58EC80E5QMC0X
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3-konform |
| REACH-Status | REACH Unberührt |
| ECCN | VERALTET |
| HTSUS | 0000.00.0000 |
