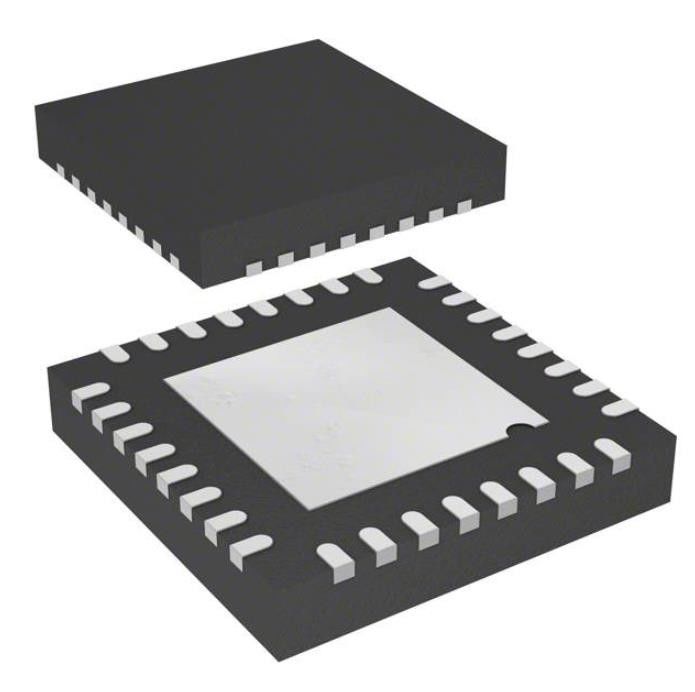

Felica SPI NFC Stmicroelectronics ST25R ST25R3917-AQWT 13.56MHz
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | ST25R3917-AQWT |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Produkt-Status: | Aktiv | Art: | RFID-Lesegerät/Transponder |
|---|---|---|---|
| Frequenz: | 13.56MHz | Standards: | Felica, ISO 14443, ISO 15693, MIFARE, NFC |
| Schnittstelle: | SPI | Spannung - Versorgung: | 2.4V | 5.5V |
| Betriebstemperatur: | -40°C | 105°C (TA) | Befestigung der Art: | Oberflächenberg |
| Markieren: | ST25R3917-AQWT,Felica SPI NFC Stmicroelectronics,NFC Stmicroelectronics ST25R |
||
Produkt-Beschreibung
ST25R3917-AQWT gegenwärtige Richtungs-Widerstände St25r3917-Aqwt Nfc Stmicroelectronics
RFID-Leser/Transponder IC 13.56MHz Felica, ISO 14443, ISO 15693, MIFARE, NFC SPI 2.4V | 5.5V 32-VFQFN stellte Auflage heraus
Spezifikationen von ST25R3917-AQWT
| ART | BESCHREIBUNG |
| Kategorie | Rf und Radioapparat |
| RFID, Rf-Zugang, IC überwachend | |
| Mfr | STMicroelectronics |
| Reihe | ST25R |
| Paket | Band u. Spule (TR) |
| Schneiden Sie Band (CT) | |
| Digi-Reel® | |
| Produkt-Status | Aktiv |
| Art | RFID-Leser/-transponder |
| Frequenz | 13.56MHz |
| Standards | Felica, ISO 14443, ISO 15693, MIFARE, NFC |
| Schnittstelle | SPI |
| Spannung - Versorgung | 2.4V | 5.5V |
| Betriebstemperatur | -40°C | 105°C (TA) |
| Befestigung der Art | Oberflächenberg |
| Paket/Fall | 32-VFQFN stellte Auflage heraus |
| Lieferanten-Gerät-Paket | 32-VFQFPN (5x5) |
| Niedrige Produkt-Zahl | ST25 |
Eigenschaften von ST25R3917-AQWT
• Betriebsarten
– Leser/Verfasser
– Kartenemulation
– Aktiver und passiver Gleicher zu blicken
• Rf-Kommunikation
– EMVCo 3,0 analoges und digitales konformes
– NFC-A/ISO14443A bis 848 kbit/s
– NFC-B/ISO14443B bis 848 kbit/s
– NFC-F/FeliCa™ bis 424 kbit/s
– NFC-V/ISO15693 bis 53 kb/s
– NFC-A/ISO14443A- und NFC-F/FeliCa™-Kartenemulation
– Aktiver und passiver Gleicher, zu blicken Initiator- und Zielmodi, bis 424 kbit/s
– Niedrige Modi, zum von MIFARE Classic® konform oder andere kundenspezifische Protokolle einzuführen
• Hauptmerkmale
– Dynamische Leistungsabgabe (DPO) steuert die Feldstärke, um innerhalb der festgesetzten Grenzen zu bleiben
– Die aktive formende Welle (AWS) verringert über und Untertrieb
– Erlaubt Rauschunterdrückung Empfänger (NSR) Aufnahme in der lauten Umwelt
– Automatische Antennenabstimmung (AAT) über Drehkondensator
– Integrierte EMVCo 3,0 konforme EMD Behandlung
– Automatische Verstärkungsregelung und Eigenschaft zerstören, um SNR zu maximieren
– Kapazitive und induktive Kartenentdeckung der geringen Energie
– Aktive und passive Zielmodi NFC der geringen Energie
– Justierbar BITTEN Sie um Modulationsgrad, von 5 bis 40%
– Integrierte Regler, zum des Systems PSRR aufzuladen
– AM-/PM und I-/Qdemodulator mit Basisbandkanalsummierung oder automatischer Kanalansteuerung
– Möglichkeit, zum von zwei unabhängigen unsymmetrischen Antennen zu fahren
– Maß des Antennenspannungsumfanges und -phase, des RSSI, der Aufchipversorgung und der regulierten Spannungen
• Mitteilung- nach außenschnittstellen
– 512 Byte Fifo
– Serienzusatzschnittstelle (SPI) bis 10 Mbit/s
– I2C mit bis 400 kbit/s in der Einstellung schnell, in 1 Mbit/s im Einstellung schnells-Plus und in 3,4 Mbit/s im Hochgeschwindigkeitsmodus
• Elektrische Eigenschaften
– Breite Versorgungsspannung und umgebendes Temperaturspanne (2,6 bis 5,5 V von °C -40 zu °C +105, 2,4 bis 5,5 V von °C -20 zu °C) +105
– Breite Zusatzkommunikationsversorgungsstrecke, von 1,65 bis 5,5 V
– Quarzoszillator fähig zum Funktionieren mit 27,12 MHZ-Kristall mit schnellem Start
Anwendungen von ST25R3917-AQWT
Die Geräte ST25R3916 und ST25R3917 (im folgenden gekennzeichnet, als ST25R3916/7) für eine breite Palette von NFC- und HF-RFID Anwendungen passend sind, unter ihnen
• NFC-Forum konformes NFC-Universalgerät
• Konformer kontaktloser Zahlungsanschluß EMVCo 3,0
• Konformes universelles Gerät NFC-ISO14443 und ISO15693
• Leser/Verfasser FeliCa™
• Unterstützung alles fünf NFC-Forumumbaus tippt Lesermodus ein
• Stützen Sie alle allgemeinen eigenen Protokolle, wie Kovio, CTS, B.
Klima- u. Export-Klassifikationen von ST25R3917-AQWT
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3 konform |
| Feuchtigkeits-Empfindlichkeits-Niveau (MSL) | 3 (168 Stunden) |
| REICHWEITE Status | ERREICHEN Sie unberührtes |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
