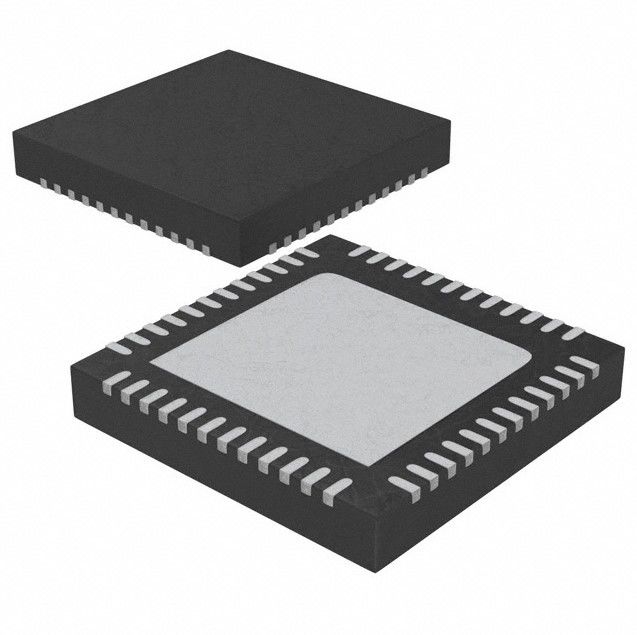

MKL26Z128VFT4 Kinetis KL2 Mikrocontroller IC 32-Bit Einzelkern 48MHz 128KB FLASH
Produktdetails:
| Herkunftsort: | Vorlage |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | MKL26Z128VFT4 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 3-5 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000 |
|
Detailinformationen |
|||
| Kerngröße: | 32-Bit-Single-Core | Geschwindigkeit: | 48MHz |
|---|---|---|---|
| Verbindungsfähigkeit: | I-² C, LINbus, SPI, UART/USART, USB, USB OTG | Anzahl der E/Ausgänge: | 36 |
| Programm-Speicherkapazität: | 128KB (128K x 8) | RAM Size: | 16K x 8 |
| Spannung - Versorgung (Vcc/Vdd): | 1.71V ~ 3.6V | Umsetzer: | A/D - 16bit; D/A - 12bit |
| Markieren: | MKL26Z128VFT4,MKL26Z128VFT4 Mikrocontroller-IC,48 MHz Mikrocontroller IC |
||
Produkt-Beschreibung
MKL26Z128VFT4 Kinetis KL2 Mikrocontroller IC 32-Bit Einzelkern 48MHz 128KB FLASH
IC MCU 32BIT 128KB FLASH 48QFN
SpezifikationenMKL26Z128VFT4
|
TYPE
|
Beschreibung
|
|
Kategorie
|
Integrierte Schaltungen (IC)
|
|
Mikrocontroller
|
|
|
Reihe
|
Kinetis KL2
|
|
Paket
|
Tray
|
|
Produktstatus
|
Aktiv
|
|
Kernprozessor
|
ARM® Cortex®-M0+
|
|
Kerngröße
|
32-Bit-Einzelkern
|
|
Geschwindigkeit
|
48 MHz
|
|
Verbindungsfähigkeit
|
I2C, LINbus, SPI, UART/USART, USB, USB OTG
|
|
Peripheriegeräte
|
Bräunlich ausgerichtete Erkennung/Wiederherstellung, DMA, I2S, LVD, POR, PWM, WDT
|
|
Anzahl der E/Ausgänge
|
36
|
|
Programmspeichergröße
|
128KB (128K x 8)
|
|
Programmspeichertypen
|
Flasch
|
|
EEPROM-Größe
|
-
|
|
RAM-Größe
|
16K x 8
|
|
Spannung - Versorgung (Vcc/Vdd)
|
1.71V ~ 3.6V
|
|
Datenumwandler
|
A/D - 16 Bit; D/A - 12 Bit
|
|
Typ des Schwingers
|
Inneres
|
|
Betriebstemperatur
|
-40 °C bis 105 °C (TA)
|
|
Typ der Montage
|
Oberflächenbefestigung
|
|
Packung / Gehäuse
|
48-VFQFN Exposed Pad
|
|
Lieferanten-Gerätepaket
|
48-QFN (7x7)
|
|
Basisproduktnummer
|
MKL26Z128
|
Merkmale derMKL26Z128VFT4
Leistung
• 48 MHz ARM® Cortex®-M0+ Kern
Speicher und Speicherschnittstellen
• Bis zu 128 KB Programm-Flashspeicher
• Bis zu 16 KB SRAM
Systemperipheriegeräte
• Neun Niedrigleistungsmodi zur Leistungsoptimierung basierend auf den Anwendungsanforderungen
• COP Software ist ein Wachhund
• 4-Kanal-DMA-Controller, unterstützt bis zu 63 Anfragen
Quellen
• Leckageuntersuchungsgerät
• SWD Debug-Schnittstelle und Micro Trace Buffer
• Bit-Manipulation-Engine
Zeitungen
• 32 kHz bis 40 kHz oder 3 MHz bis 32 MHz Kristalloszillator
• Mehrzweckuhrquelle
Betriebsmerkmale
• Spannungsbereich: 1,71 bis 3,6 V
• Flash-Schreibspannungsbereich: 1,71 bis 3,6 V
• Temperaturbereich (Umgebung): -40 bis 105°C
Mensch-Maschine-Schnittstelle
• Geräte-Touch-Sensor-Schnittstelle (TSI) mit geringer Leistung
• bis zu 50 allgemeine Eingabe/Ausgabe (GPIO)
Kommunikationsschnittstellen
• USB-Full-/Low-Speed-On-the-Go-Controller mit On-Chip-Transceiver und 5 V bis 3,3 V-Regulator
• Zwei 16-Bit-SPI-Module
• I2S-Modul (SAI)
• Ein Niedrigleistungsmodul für UART
• Zwei UART-Module
• Zwei I2C-Module
Analogmodule
• 16-Bit-SAR-ADC
• 12-Bit-DAC
• Analog-Vergleichsgerät (CMP) mit 6-Bit-DAC und programmierbarem Referenzinput
Zeitmesser
• Sechskanal-Timer/PWM (TPM)
• Zwei 2-Kanal Timer/PWM-Module
• Periodische Unterbrechungs-Timer
• 16-Bit-Low-Power-Timer (LPTMR)
• Echtzeituhr
AnwendungenMKL26Z128VFT4
• Stromverbrauch bis zu 40 μA/MHz bei sehr geringer Leistung
• Statischer Stromverbrauch bis zu 2 μA bei Vollzustandserhalt und 4,5 μs Wake-up
• Ultraeffizienter Cortex-M0+-Prozessor mit bis zu 48 MHz und branchenführender Durchsatzleistung
• Speicheroption bis zu 128 KB Flash und 16 KB RAM
• Die energieeinsparende Architektur ist mit 90nm TFS-Technologie, Uhr- und Power-Gating-Techniken für niedrige Leistung optimiert.
und Null-Wartestatus-Flash-Speichercontroller
Umwelt- und Exportklassifizierungen vonMKL26Z128VFT4
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 3 (168 Stunden) |
| REACH-Status | REACH unberührt |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
