TPS1HB08BQPWPRQ1 08bqpwprq1ct-Nd des Bad-8mohm Otp B 296-Tps1hb
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | TPS1HB08BQPWPRQ1 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Produkt-Status: | Aktiv | Schalter-Art: | Universeller Zweck |
|---|---|---|---|
| Zahl von Ertrag: | 1 | Verhältnis - eingegeben: Ertrag: | 1:01 |
| Ausgangskonfiguration: | Hohe Seite | Ertrag-Art: | N-Kanal |
| Gegenwärtig - Ertrag (maximal): | 3V | 28V | Produkt-Status Aktive Schalter-Art Universelle Zahl von Ertrag 1 Verhältnis - Input: Ertrag 1:01 Out: | 70A |
Produkt-Beschreibung
TPS1HB08BQPWPRQ1 Dip 8mOhm Otp B 296-Tps1hb 08bqpwprq1ct-Nd
Netzschalter/Treiber 1:1 N-Kanal 70A 16-HTSSOP
Spezifikationen von TPS1HB08BQPWPRQ1
| TYP | BESCHREIBUNG |
| Kategorie | Integrierte Schaltkreise (ICs) |
| Energiemanagement (PMIC) | |
| Stromverteilungsschalter, Lasttreiber | |
| Hersteller | Texas Instruments |
| Serie | Automobil, AEC-Q100 |
| Paket | Tape & Reel (TR) |
| Schnittband (CT) | |
| Digi-Reel® | |
| Produktstatus | Aktiv |
| Schaltertyp | Allgemeiner Zweck |
| Anzahl der Ausgänge | 1 |
| Verhältnis - Eingabe:Ausgabe | 1:1 |
| Ausgabekonfiguration | Hohe Seite |
| Ausgabetyp | N-Kanal |
| Schnittstelle | - |
| Spannung – Last | - |
| Spannung – Versorgung (Vcc/Vdd) | 3V ~ 28V |
| Strom - Ausgang (Max) | 70A |
| Rds On (Typ) | 8mOhm |
| Eingabetyp | - |
| Merkmale | - |
| Fehlerschutz | Strombegrenzung (einstellbar), Überstrom, Übertemperatur, Rückstrom, UVLO |
| Betriebstemperatur | -40 °C ~ 125 °C |
| Befestigungsart | Oberflächenmontage |

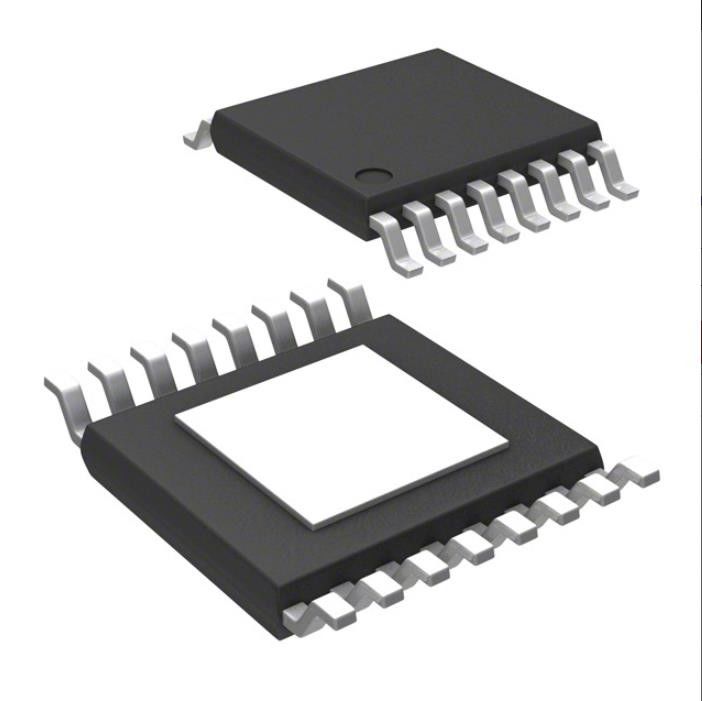

| Gerätepaket des Lieferanten | 16-HTSSOP |
| Paket/Koffer | 16-PowerTSSOP (0,173", 4,40 mm Breite) |
| Basisproduktnummer | TPS1HB08 |
MerkmaleTPS1HB08BQPWPRQ1
• AEC-Q100-qualifiziert für Automobilanwendungen
– Temperaturklasse 1: –40°C bis 125°C
– Gerät HBM ESD-Klassifizierungsstufe 2
– Geräte-CDM-ESD-Klassifizierungsstufe C4B
– Widersteht 40-V-Lastabwurf
• Funktionale Sicherheit möglich
– Verfügbare Dokumentation zur Unterstützung des Entwurfs funktionaler Sicherheitssysteme
• Einkanaliger intelligenter High-Side-Schalter mit 8 mΩ RON (TJ 25 °C)
• Verbessern Sie die Zuverlässigkeit auf Systemebene durch einstellbare Strombegrenzung
– Strombegrenzungssollwert von 6,4 A bis 70 A
– Version F: 94 A festes ILIM
• Robuster integrierter Ausgangsschutz:
– Integrierter Thermoschutz
– Schutz gegen Masse- und Batteriekurzschluss
– Schutz vor Verpolungsereignissen einschließlich automatischer Einschaltung des FET bei Verpolung der Spannung
– Automatische Abschaltung bei Batterie- und Erdungsverlust
– Integrierte Ausgangsklemme zur Entmagnetisierung induktiver Lasten
– Konfigurierbare Fehlerbehandlung
• Der analoge Sensorausgang kann zur genauen Messung von Folgendem konfiguriert werden:
– Laststrom
– Gerätetemperatur
• Bietet Fehleranzeige über SNS-Pin oder FLT-Pin
– Erkennung von offener Last und Kurzschluss zur Batterie
AnwendungenvonTPS1HB08BQPWPRQ1
• Kfz-Anzeigemodul
• 65-W-Autoscheinwerfer
• ADAS-Module
• Sitzkomfortmodul
• Getriebesteuergerät
• HVAC-Steuermodul
• Karosseriesteuermodule
• Glühlampen- und LED-Beleuchtung
Umwelt- und Exportklassifizierungen vonTPS1HB08BQPWPRQ1
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeitsniveau (MSL) | 3 (168 Stunden) |
| REACH-Status | REACH betroffen |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
