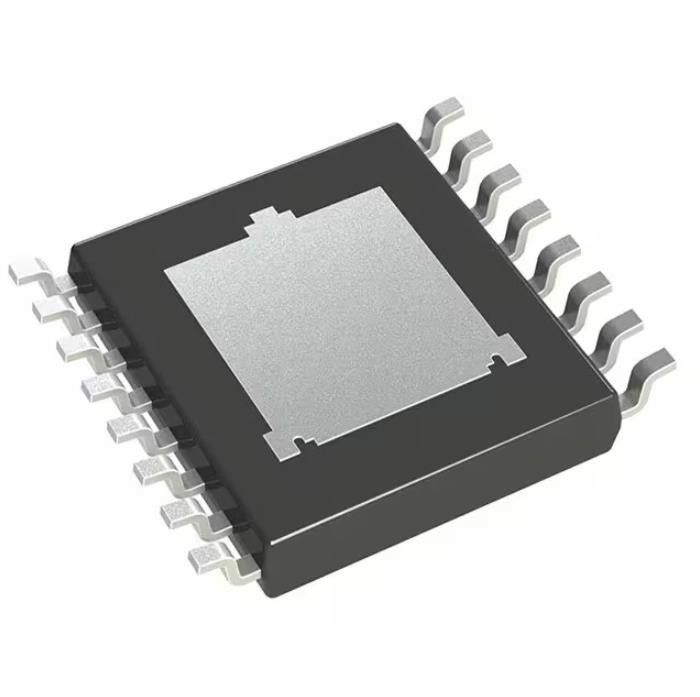

Energie-Fahrer ICs TPS2HB16AQPWPRQ1 60A 16mOhm universeller Zweck
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | TPS2HB16AQPWPRQ1 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Produkt-Status: | Aktiv | Schalter-Art: | Universeller Zweck |
|---|---|---|---|
| Zahl von Ertrag: | 2 | Verhältnis - eingegeben: Ertrag: | 0,042361111 |
| Ausgangskonfiguration: | Hohe Seite | Ertrag-Art: | N-Kanal |
| Schnittstelle: | AN/AUS | Spannung - Last: | 3V | 28V |
| Markieren: | Fahrer IC der Energie-16mOhm,Fahrer IC der Energie-60A,TPS2HB16AQPWPRQ1 |
||
Produkt-Beschreibung
TPS2HB16AQPWPRQ1 Sockel-Hydra 16 Mohm Otp des Bad-IC ein 296-TPS2HB16AQPWPRQ1TR-Nd
Netzschalter-/Fahrer1:1 N-Kanal 60A 16-HTSSOP
TPS2HB16AQPWPRQ1 Sockel-Hydra 16 Mohm Otp des Bad-IC ein 296-TPS2HB16AQPWPRQ1TR-Nd
Spezifikationen von TPS2HB16AQPWPRQ1
| ART | BESCHREIBUNG |
| Kategorie | Integrierte Schaltungen (IC) |
| Energie-Management (PMIC) | |
| Netzverteilungs-Schalter, Lasts-Fahrer | |
| Mfr | Texas Instruments |
| Reihe | Automobil, AEC-Q100 |
| Paket | Band u. Spule (TR) |
| Schneiden Sie Band (CT) | |
| Digi-Reel® | |
| Produkt-Status | Aktiv |
| Schalter-Art | Universeller Zweck |
| Zahl von Ertrag | 2 |
| Verhältnis - eingegeben: Ertrag | 0,042361111 |
| Ausgangskonfiguration | Hohe Seite |
| Ertrag-Art | N-Kanal |
| Schnittstelle | AN/AUS |
| Spannung - Last | 3V | 28V |
| Spannung - Versorgung (Vcc/Vdd) | Nicht erforderlich |
| Gegenwärtig - Ertrag (maximal) | 60A |
| RDS auf (Art) | 16mOhm |
| Eingegebene Art | - |
| Eigenschaften | - |
| Störungs-Schutz | Gegenwärtige Begrenzung (justierbar), über Temperatur |
| Betriebstemperatur | -40°C | 125°C (TA) |
| Befestigung der Art | Oberflächenberg |
| Lieferanten-Gerät-Paket | 16-HTSSOP |
| Paket/Fall | 16-PowerTSSOP (0,173", 4.40mm Breite) |
| Niedrige Produkt-Zahl | TPS2HB16 |
Eigenschaften von TPS2HB16AQPWPRQ1
• Qualifiziert für Automobilanwendungen
• AEC-Q100 qualifizierte mit den folgenden Ergebnissen:
– Gerättemperaturgrad 1: TA – 40°C zur Strecke der Umgebungstemperatur 125°C
– Geheimhaltungsgrad 2 Gerät HBMs ESD
– Geheimhaltungsgrad C4B des Gerätes CDM ESD
– Widersteht Dump der Last 40-V
• Intelligenter hoch-seitiger Zweikanalschalter mit 16 mΩ RON (TJ 25°C)
• Verbessern Sie Zuverlässigkeit der Systemebene durch die justierbare gegenwärtige Begrenzung
– Strombegrenzung justierbar von 4,1 A bis 48,5 A und innerlich geregelt bei 60 A
• Robustes integriert gab Schutz aus:
– Integrierter Wärmeschutz
– Schutz gegen Kurzschluss/Batterie zu reiben
– Schutz gegen Rückbatterieereignisse einschließlich automatisches Anschaltung mit Sperrspannung
– Automatisches abgestellt, wenn Verlust der Batterie/des Bodens auftritt
– Integrierte Ertragklammer, zum der induktiven Belastung zu entmagnetisieren
– Konfigurierbare Störungsbehandlung
• Analoger Richtungsertrag kann konfiguriertes Maß genau sein:
– Lastsstrom – Gerättemperatur
• Stellt Fehleranzeige durch SNS-Stift zur Verfügung
– Entdeckung der offenen Last und der Kurz-zubatterie
Anwendungen von TPS2HB16AQPWPRQ1
• Automobilanzeigenmodul
• ADAS-Module
• Seat-Komfortmodul
• Datenübertragungskontrolleinheit
• Hvac-Steuereinheit
• Körpersteuereinheiten
• LED-Beleuchtung
• Birnen 2x27W
Klima- u. Export-Klassifikationen von TPS2HB16AQPWPRQ1
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3 konform |
| Feuchtigkeits-Empfindlichkeits-Niveau (MSL) | 3 (168 Stunden) |
| REICHWEITE Status | REICHWEITE beeinflußt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
