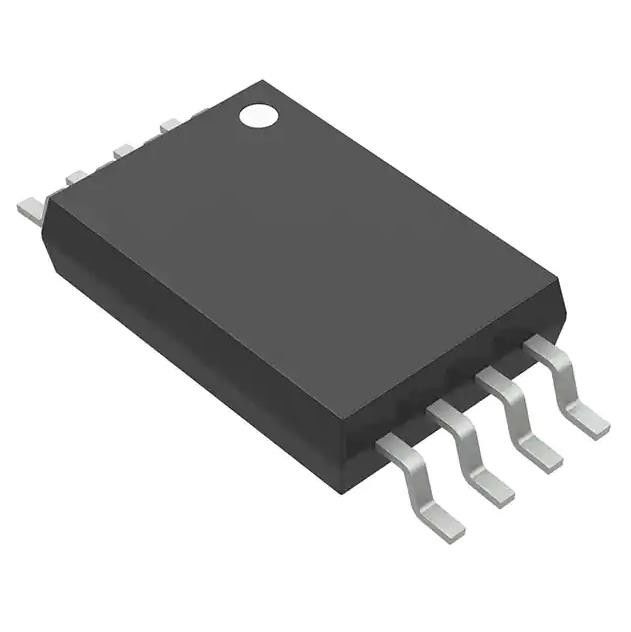

8-TSSOP Li-Ionen-Batterieüberwachungs-IC Oberflächenmontage-IC 25DSBGA BQ26221PWR
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | Texas Instruments |
| Zertifizierung: | REACH |
| Modellnummer: | BQ26221PWR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Teilnummer: | BQ26221PWR | Zahl von Zellen: | 1 |
|---|---|---|---|
| Funktion: | Batterie-Monitor | Batterie-Satz-Spannung: | 4.2V |
| Batterie-Chemie: | Lithium-Ion | Schnittstelle: | HDQ |
| Betriebstemperatur: | -20°C | 70°C (TA) | Lieferanten-Gerät-Paket: | 8-TSSOP |
| Markieren: | 8-TSSOP Li-Ionen-Batterieüberwachungs-IC,BQ26221PWR,Oberflächenmontage-IC 25DSBGA |
||
Produkt-Beschreibung
BQ26221PWR Batterie-Batterieüberwachungs-IC-Lithium-Ionen-8-TSSOP-SMD-LED-Chip
IC BATT CHG LI-ION 1CELL 25DSBGA
Der bq26221 arbeitet mit dem Host-Controller im tragbaren System zusammen, um das Batteriemanagementsystem zu implementieren.
MerkmaleBQ26221PWR
Kommuniziert direkt mit der integrierten HDQ-Engine im TI OMAP-Prozessor
Integrierter Multifunktions-Überwachungsschaltkreis für die Zusammenarbeit mit einem intelligenten Host-Controller:
− Bietet Informationen zum Ladezustand von wiederaufladbaren Batterien
− Bietet genaue Messung der Batteriespannung und -temperatur
Hochpräzise coulometrische Lade- und Entladestromintegration mit automatischer Offsetkompensation
11-Bit-Analog-Digital-Wandler meldet Batteriespannung mit Verstärkung und Offset
Spezifikationen vonBQ26221PWR
|
TYP
|
BESCHREIBUNG
|
|---|---|
|
Kategorie
|
Integrierte Schaltkreise (ICs)
Energiemanagement (PMIC)
Batteriemanagement
|
|
Hersteller
|
Texas Instruments
|
|
Serie
|
-
|
|
Produktstatus
|
Veraltet
|
| Paket | Tape & Reel (TR) |
|
Funktion
|
Batteriemonitor
|
|
Batteriechemie
|
Lithium-Ionen
|
|
Anzahl der Zellen
|
1
|
|
Fehlerschutz
|
-
|
|
Schnittstelle
|
HDQ
|
|
Betriebstemperatur
|
-20°C ~ 70°C (TA)
|
|
Befestigungsart
|
Oberflächenmontage
|
|
Paket/Koffer
|
8-TSSOP (0,173", 4,40 mm Breite)
|
|
Gerätepaket des Lieferanten
|
8-TSSOP
|
|
Basisproduktnummer
|
BQ26221
|
Weitere Merkmale vonBQ26221PWR
Korrektur
Differenzstrommessung
32 Byte Allzweck-RAM
96 Bytes Flash (einschließlich 32 Bytes Shadow Flash)
8 Bytes ID-ROM
Der interne Temperatursensor macht einen externen Thermistor überflüssig
Programmierbarer digitaler Ein-/Ausgangsport
Hochpräzise interne Zeitbasis macht externen Quarzoszillator überflüssig
Energieeffizient:
− Betrieb: 30 µA
− Ruhezustand: 1 µA
− Ruhezustand: 600 nA
Serielle Single-Wire-HDQ-Schnittstelle
Verpackung: 8-LEITER TSSOP
Bereich (−10 ̊
Umwelt- und Exportklassifizierungen
mit avck-
| ATTRIBUT | BESCHREIBUNG |
|---|---|
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeitsniveau (MSL) | 2 (1 Jahr) |
| REACH-Status | REACH Unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
ANWENDUNGEN von BQ26221PWR
• Smartwatches und andere tragbare Geräte
• Fitnesszubehör
• Medizinisches Zubehör zur Gesundheitsüberwachung
• Wiederaufladbares Spielzeug
