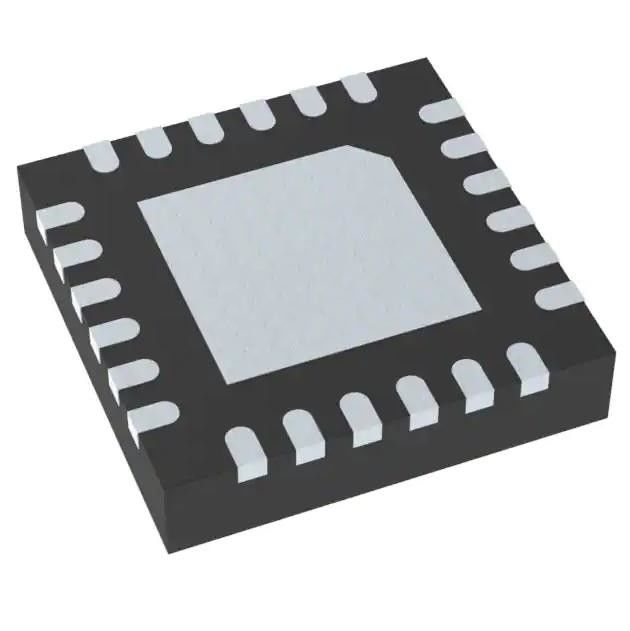

24VQFN Lithium-Batterie-Ladegerät IC 3A 4,2V BQ24296RGET Original
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | Original |
| Zertifizierung: | Original |
| Modellnummer: | BQ24296RGET |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Teilnummer: | BQ24296RGET | Zahl von Zellen: | 1 |
|---|---|---|---|
| Ladestrom - max: | 3A | Batterie-Satz-Spannung: | 4.2V |
| VVoltage - Versorgung (maximal): | 6.2V | Schnittstelle: | I-² C |
| Betriebstemperatur: | -40°C | 85°C (TA) | Paket/Fall: | 24-VFQFN stellte Auflage heraus |
| Markieren: | 24VQFN Lithium-Batterieladegerät,BQ24296RGET,3A 4 |
||
Produkt-Beschreibung
BQ24296RGET SMD-LED-Chip-Akkuladegeräte IC Lithium-Ionen/Polymer 24-VQFN
Ladegerät IC Lithium-Ionen/Polymer 24-VQFN (4x4) IC BATT CHG LI-ION 1CELL
Sein Leistungspfad mit niedriger Impedanz optimiert die Effizienz des Schaltmodus-Betriebs, verkürzt die Batterieladezeit und
verlängert die Batterielebensdauer während der Entladephase.Die serielle I2C-Schnittstelle ermöglicht Lade- und Systemeinstellungen
das Gerät eine wirklich flexible Lösung.
MerkmaleBQ24296RGET
• 90 % hocheffizientes 3-A-Schaltmodus-Ladegerät
• USB-kompatibel mit einem Eingang von 3,9 V bis 6,2 V
• Ladegerät mit 6,4-V-Überspannungsschutz
– USB-Host oder Ladeanschluss D+/D
- Erkennung kompatibel mit USB-Akkuladegerät-Spezifikation (BC1.2)
– Unterstützt die Erkennung nicht standardmäßiger 2-A/1-A-Adapter (bq24297)
– Eingangsspannungs- und Strombegrenzung unterstützt USB 2.0 und USB 3.0
– Eingangsstrombegrenzung: 100 mA, 150 mA, 500 mA, 900 mA, 1 A, 1,5 A, 2 A und 3 A
• USB-OTG mit einstellbarem Ausgang 4,55 V bis 5,5 V bei 1 A oder 1,5 A
– Schneller OTG-Start (22 ms typ.)
– 90 % Wirkungsgrad im 5-V-Boost-Modus
– Präziser Überstromschutz im Hiccup-Modus von ±15 %
• Narrow VDC (NVDC) Power Path Management
– Sofortiges Einschalten des Systems bei fehlender oder tiefentladener Batterie
– Idealer Diodenbetrieb im Batterieergänzungsmodus
• 1,5-MHz-Schaltfrequenz für einen 1,2-mm-Low-Profile-Induktor
• Sicherheit
– Batterietemperaturerkennung zum Laden und Entladen im OTG-Modus
– Batterielade-Sicherheitstimer
– Wärmeregulierung und thermische Abschaltung
– Eingangs- und Systemüberspannungsschutz
– MOSFET-Überstromschutz
• Ladestatusausgänge für LED oder Host-Prozessor
• Maximale Leistungsverfolgungsfähigkeit durch Eingangsspannungsregelung
• 20 µA niedriger Batterieleckstrom und unterstützter Versandmodus
• 4,00 mm x 4,00 mm großes VQFN-24-Gehäuse
Spezifikationen vonBQ24296RGET
|
Hersteller
|
Texas Instruments
|
|
Serie
|
-
|
|
Produkt
|
BQ24296RGET
|
| Paket | Tape & Reel (TR) |
|
Batteriechemie
|
Lithium-Ionen/Polymer
|
|
Anzahl der Zellen
|
1
|
|
Strom – Laden
|
Konstant – programmierbar
|
|
Programmierbare Funktionen
|
-
|
|
Fehlerschutz
|
Überstrom, Übertemperatur, Überspannung
|
|
Ladestrom – max
|
3A
|
|
Spannung des Akkupacks
|
4,2 V
|
|
Spannung – Versorgung (max.)
|
6,2 V
|
|
Schnittstelle
|
I²C
|
|
Betriebstemperatur
|
-40°C ~ 85°C (TA)
|
|
Befestigungsart
|
Oberflächenmontage
|
|
Paket/Koffer
|
24-VFQFN freiliegendes Pad
|
|
Gerätepaket des Lieferanten
|
24-VQFN (4x4)
|
|
Basisproduktnummer
|
BQ24296
|
Bereich (−10 ̊
Umwelt- und Exportklassifizierungen
mit avck-
| ATTRIBUT | BESCHREIBUNG |
|---|---|
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeitsniveau (MSL) | 2 (1 Jahr) |
| REACH-Status | REACH Unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
ANWENDUNGEN vonBQ24296RGET
• Tablet-PC, Smartphone, Internetgeräte
• Tragbarer Audiolautsprecher
• Handheld-Computer, PDA und POS
