Sockel IC Mcu 16bit 64kb grelles 100lqfp TMS320LF2406APZS-Bad-IC
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | TMS320LF2406APZS |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Paket: | Behälter | Produkt-Status: | Aktiv |
|---|---|---|---|
| Digi-Schlüssel programmierbar: | Überprüft | Kern-Prozessor: | C2xx DSP |
| Speicherkapazität: | 16-Bit | Geschwindigkeit: | 40MHz |
| Peripherie: | CANbus, SCI, SPI, UART/USART | Paket Tray Product Status Aktiver Digi-Schlüssel programmierbar Überprüfter Kern-Prozessor Speicherk: | POR, PWM, WDT |
Produkt-Beschreibung

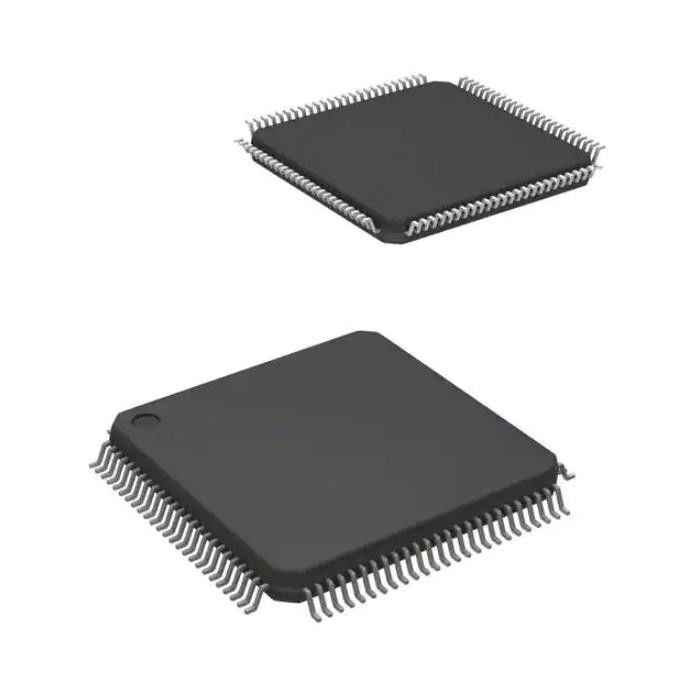

TMS320LF2406APZS Dip Ic Sockel Ic Mcu 16bit 64kb Flash 100lqfp
C2xx DSP C2000™ C24x 16-Bit-Mikrocontroller-IC 16-Bit 40 MHz 64 KB (32 KB x 16) FLASH 100-LQFP (14 x 14)
Spezifikationen von TMS320LF2406APZS
| TYP | BESCHREIBUNG |
| Kategorie | Integrierte Schaltkreise (ICs) |
| Eingebettet | |
| Mikrocontroller | |
| Hersteller | Texas Instruments |
| Serie | C2000™ C24x 16-Bit |
| Paket | Tablett |
| Produktstatus | Aktiv |
| Digi-Key programmierbar | Verifiziert |
| Kernprozessor | C2xx DSP |
| Kerngröße | 16-Bit |
| Geschwindigkeit | 40 MHz |
| Konnektivität | CANbus, SCI, SPI, UART/USART |
| Peripheriegeräte | POR, PWM, WDT |
| Anzahl der E/A | 41 |
| Programmspeichergröße | 64 KB (32 KB x 16) |
| Programmspeichertyp | BLINKEN |
| EEPROM-Größe | - |
| RAM-Größe | 5K x 8 |
| Spannung – Versorgung (Vcc/Vdd) | 3V ~ 3,6V |
| Datenkonverter | A/D 16x10b |
| Oszillatortyp | Intern |
| Betriebstemperatur | -40°C ~ 125°C (TA) |
| Befestigungsart | Oberflächenmontage |
| Paket/Koffer | 100-LQFP |
| Gerätepaket des Lieferanten | 100-LQFP (14x14) |
| Basisproduktnummer | TMS320 |
MerkmaleTMS320LF2406APZS
• Leistungsstarke statische CMOS-Technologie
− 25 ns Befehlszykluszeit (40 MHz)
− 40-MIPS-Leistung
− Energiesparendes 3,3-V-Design
• Basierend auf dem TMS320C2xx DSP-CPU-Kern
− Codekompatibel mit F243/F241/C242
− Befehlssatz und Modul kompatibel mit F240
• Geräteoptionen für Flash (LF) und ROM (LC).
− LF240xA: LF2407A, LF2406A, LF2403A, LF2402A
− LC240xA: LC2406A, LC2404A, LC2403A, LC2402A
On-Chip-Speicher
− Bis zu 32.000 Wörter x 16 Bit Flash-EEPROM (4 Sektoren) oder ROM
− Programmierbare „Code-Sicherheit“-Funktion für das On-Chip-Flash/ROM
− Bis zu 2,5.000 Wörter x 16 Bit Daten-/Programm-RAM
− 544 Wörter Dual-Access-RAM
− Bis zu 2K Wörter Single-Access-RAM
• Boot-ROM (LF240xA-Geräte)
− SCI/SPI-Bootloader
• Bis zu zwei Event-Manager (EV)-Module (EVA und EVB), jedes beinhaltet:
− Zwei 16-Bit-Allzweck-Timer
− Acht 16-Bit-Pulsweitenmodulationskanäle (PWM), die Folgendes ermöglichen:
− Dreiphasen-Wechselrichtersteuerung
− Mitten- oder Kantenausrichtung von PWM-Kanälen
− Notabschaltung des PWM-Kanals mit externem PDPINTx-Pin
− Programmierbare Totzone (Totzeit) verhindert Shoot-Through-Fehler
− Drei Erfassungseinheiten zur Zeitstempelung externer Ereignisse
− Eingabequalifikator für ausgewählte Pins
− On-Chip-Positionsgeber-Schnittstellenschaltung
− Synchronisierte A/D-Wandlung
− Entwickelt für AC-Induktion, BLDC, geschaltete Reluktanz und Schrittmotorsteuerung
− Anwendbar für die Steuerung mehrerer Motoren und/oder Umrichter
AnwendungenvonTMS320LF2406APZS
• Paketoptionen
− 144-Pin-LQFP-PGE (LF2407A)
− 100-Pin-LQFP-PZ (2406A, LC2404A)
− 64-Pin-TQFP-PAG (LF2403A, LC2403A, LC2402A)
− 64-Pin QFP PG (2402A)
• Erweiterte Temperaturoptionen (A und S)
− A: − 40°C bis 85°C
− S: − 40°C bis 125°C
Umwelt- und Exportklassifizierungen vonTMS320LF2406APZS
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeitsniveau (MSL) | 2 (1 Jahr) |
| REACH-Status | REACH Unberührt |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
