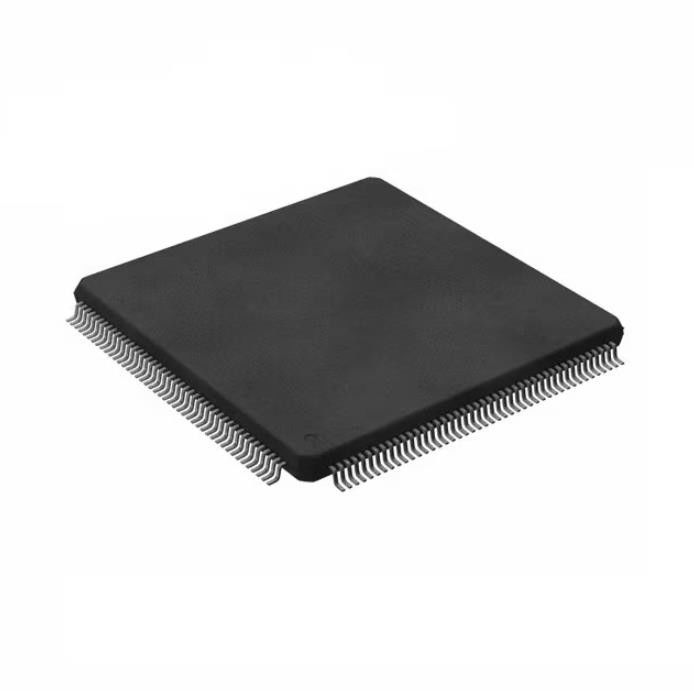

Sockel IC Mcu 32bit 256kb grelles 176lqfp TMS320F2812PGFA-Bad-IC
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | TMS320F2812PGFA |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| RAM Size: | 18K x 16 | Spannung - Versorgung (Vcc/Vdd): | 1.81V | 2V |
|---|---|---|---|
| Umsetzer: | A/D 16x12b | Oszillator-Art: | Intern |
| Betriebstemperatur: | -40°C | 85°C (TA) | Befestigung der Art: | Oberflächenberg |
| Paket/Fall: | 176-LQFP | Lieferanten-Gerät-Paket: | 176-LQFP (24x24) |
Produkt-Beschreibung
Sockel IC Mcu 32bit 256kb grelles 176lqfp TMS320F2812PGFA-Bad-IC
C28x Automobil, AEC-Q100, C2000™ C28x einkerniger 150MHz 256KB (128K x 16) 32-BIT-BLITZ 176-LQFP (24x24) Fixpunkt-Mikroregler ICs
Spezifikationen von TMS320F2812PGFA
| ART | BESCHREIBUNG |
| Kategorie | Integrierte Schaltungen (IC) |
| Eingebettet | |
| Mikroregler | |
| Mfr | Texas Instruments |
| Reihe | Automobil, AEC-Q100, Fixpunkt C2000™ C28x |
| Paket | Behälter |
| Produkt-Status | Aktiv |
| Digi-Schlüssel programmierbar | Nicht überprüft |
| Kern-Prozessor | C28x |
| Speicherkapazität | 32-Bit-einkerniges |
| Geschwindigkeit | 150MHz |
| Zusammenhang | CANbus, EBI/EMI, McBSP, SCI, SPI, UART/USART |
| Peripherie | DMA, POR, PWM, WDT |
| Zahl von Input/Output | 56 |
| Programm-Speicherkapazität | 256KB (128K x 16) |
| Programm-Gedächtnis-Art | BLITZ |
| EEPROM-Größe | - |
| RAM Size | 18K x 16 |
| Spannung - Versorgung (Vcc/Vdd) | 1.81V | 2V |
| Umsetzer | A/D 16x12b |
| Oszillator-Art | Intern |
| Betriebstemperatur | -40°C | 85°C (TA) |
| Befestigung der Art | Oberflächenberg |
| Paket/Fall | 176-LQFP |
| Lieferanten-Gerät-Paket | 176-LQFP (24x24) |
| Niedrige Produkt-Zahl | TMS320 |
Eigenschaften von TMS320F2812PGFA
• Leistungsstarke statische CMOS-Technologie
– 150 MHZ (Zeit des Zyklus-6.67-ns)
– Niederleistungs (Kern 1.8-V bei 135 MHZ,
Kern 1.9-V bei Entwurf Inputs/Output 150 MHZ, 3.3-V)
• JTAG-Grenzscan-Unterstützung (1)
• Leistungsstarke 32-Bit-CPU (TMS320C28x™)
– 16 x 16 und 32 x 32 MAC Operations
– Doppel-MAC 16 x 16
– Harvard-Bus-Architektur
– Atomoperationen
– Schnelle Unterbrechungs-Antwort und Verarbeitung
– Vereinheitlichtes Gedächtnis-Programmierungsmodell
– 4M Linear Program /Data Adreßreichweite
– Code-leistungsfähig (in C/C++ und in der Versammlung)
– TMS320F24x-/IF240xprozessor-Quellcode
Kompatibel
• Auf-Chip-Gedächtnis
– Grelle Geräte: Bis zu Blitz 16 128K x
(Vier 8K x 16 und sechs 16K x 16 Sektoren)
– ROM Devices: Bis zu 128K x ROM 16
– 1K x 16 OTP ROM
– L0 und L1: 2 Blöcke 4K x 16 jedes einzeln?
Zugang RAM (SARAM)
– H0: 1 Block 8K x 16 SARAM
– M0 und M1: 2 Blöcke 1K x 16 je
SARAM
• Stiefel ROM (4K x 16)
– Mit Software-Stiefel-Modi
– Standardmathe-Tabellen
• Externe Schnittstelle (2812)
– Über Gesamtgedächtnis 1M x 16
– Programmierbare Wartezustände
– Programmierbares Lese-Schreibröhrenblitz-TIMING
– Drei Einzelperson Chip Selects
• Endianness: Wenig Endian
Anwendungen von TMS320F2812PGFA
• Bis 56 universelle Stifte Inputs/Output (GPIO)
• Moderne Emulations-Eigenschaften
– Analyse-und Bruchstellen-Funktionen
– Realzeit prüfen über Hardware aus
• Entwicklungswerkzeuge schließen ein
– Compiler/Versammlungsteilnehmer/Verknüpfungsprogramm ANSI C/C++
– Code-Komponist-Studio-™ IDE
– DSP/BIOS™
– JTAG-Scan-Prüfer (1)
• Niederleistungsmodi und Energie-Einsparungen
– UNTÄTIG, BEREITSCHAFTS, stützten sich HALT Modi
– Sperren Sie einzelne Zusatzuhren
Klima- u. Export-Klassifikationen von TMS320F2812PGFA
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3 konform |
| Feuchtigkeits-Empfindlichkeits-Niveau (MSL) | 3 (168 Stunden) |
| REICHWEITE Status | ERREICHEN Sie unberührtes |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
