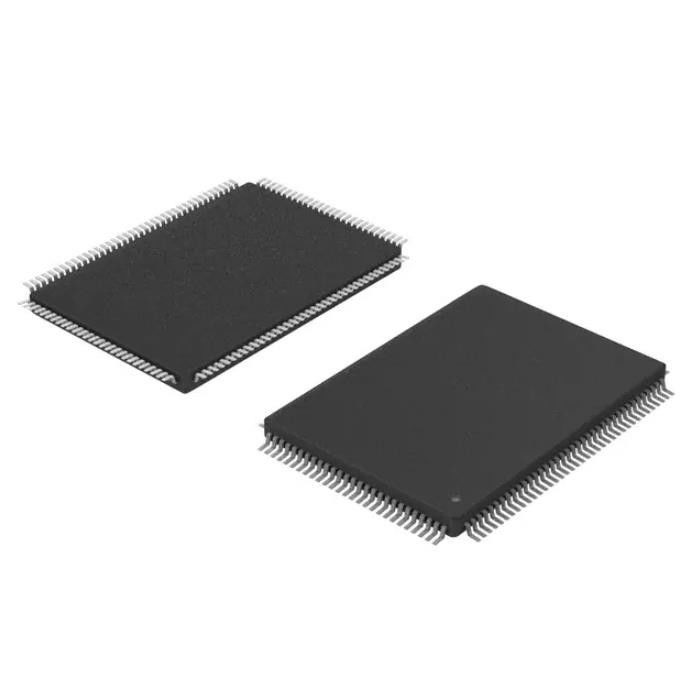

TMS320F2811PBKQ Dip Ic Sockel Ic Mcu 32bit 256kb Flash 128lqfp
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | TMS320F2811PBKQ |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| RAM Size: | 18K x 16 | Spannung - Versorgung (Vcc/Vdd): | 1.81V | 2V |
|---|---|---|---|
| Umsetzer: | A/D 16x12b | Oszillator-Art: | Intern |
| Betriebstemperatur: | -40°C | 125°C (TA) | Befestigung der Art: | Oberflächenberg |
| Paket/Fall: | 128-LQFP | Lieferanten-Gerät-Paket: | 128-LQFP (14x14) |
Produkt-Beschreibung
TMS320F2811PBKQ Dip Ic Sockel Ic Mcu 32bit 256kb Flash 128lqfp
C28x Automotive, AEC-Q100, C2000™ C28x Festkomma-Mikrocontroller-IC 32-Bit Single-Core 150 MHz 256 KB (128 KB x 16) FLASH 128-LQFP (14 x 14)
Spezifikationen von TMS320F2811PBKQ
| TYP | BESCHREIBUNG |
| Kategorie | Integrierte Schaltkreise (ICs) |
| Eingebettet | |
| Mikrocontroller | |
| Hersteller | Texas Instruments |
| Serie | Automotive, AEC-Q100, C2000™ C28x Festkomma |
| Paket | Tablett |
| Produktstatus | Aktiv |
| Digi-Key programmierbar | Nicht verifiziert |
| Kernprozessor | C28x |
| Kerngröße | 32-Bit-Single-Core |
| Geschwindigkeit | 150 MHz |
| Konnektivität | CANbus, McBSP, SCI, SPI, UART/USART |
| Peripheriegeräte | DMA, POR, PWM, WDT |
| Anzahl der E/A | 56 |
| Programmspeichergröße | 256 KB (128 KB x 16) |
| Programmspeichertyp | BLINKEN |
| EEPROM-Größe | - |
| RAM-Größe | 18K x 16 |
| Spannung – Versorgung (Vcc/Vdd) | 1,81 V ~ 2 V |
| Datenkonverter | A/D 16x12b |
| Oszillatortyp | Intern |
| Betriebstemperatur | -40°C ~ 125°C (TA) |
| Befestigungsart | Oberflächenmontage |
| Paket/Koffer | 128-LQFP |
| Gerätepaket des Lieferanten | 128-LQFP (14x14) |
| Basisproduktnummer | TMS320 |
MerkmaleTMS320F2811PBKQ
• Leistungsstarke statische CMOS-Technologie
– 150 MHz (Zykluszeit 6,67 ns)
– Design mit geringem Stromverbrauch (1,8-V-Kern bei 135 MHz, 1,9-V-Kern bei 150 MHz, 3,3-VI/O).
• JTAG-Boundary-Scan-Unterstützung
– IEEE-Standard 1149.1-1990 IEEE-Standard-Testzugriffsport und Boundary-Scan-Architektur
• Boot-ROM (4K × 16)
– Mit Software-Boot-Modi
– Standard-Mathetabellen
• Externe Schnittstelle (F2812)
– Über 1M × 16 Gesamtspeicher
– Programmierbare Wartezustände
– Programmierbares Lese-/Schreib-Strobe-Timing
– Drei individuelle Chipauswahlen
• Endianness: Little Endian
• Uhr- und Systemsteuerung
– On-Chip-Oszillator
– Watchdog-Timer-Modul
AnwendungenvonTMS320F2811PBKQ
• Drei externe Interrupts
• Peripheral Interrupt Expansion (PIE)-Block, der 45 Peripherie-Interrupts unterstützt
• Drei 32-Bit-CPU-Timer
Umwelt- und Exportklassifizierungen vonTMS320F2811PBKQ
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeitsniveau (MSL) | 2 (1 Jahr) |
| REACH-Status | REACH Unberührt |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
