296-26852-5-Nd Sockel BAD TMS320DM6437ZWT6 600MHz IC-240kB
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | TMS320DM6437ZWT6 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Taktfrequenz: | 600MHz | Permanentspeicher: | ROM (64kB) |
|---|---|---|---|
| Auf-Chip RAM: | 240KB | Spannung - Input/Output: | 1.8V, 3.3V |
| Spannung - Kern: | 1.05V, 1.20V | Betriebstemperatur: | 0°C | 90°C (TJ) |
| Befestigung der Art: | Oberflächenberg | Paket/Fall: | 361-LFBGA |
| Markieren: | TMS320DM6437ZWT6,600 MHz DIP-Sockel-IC,DIP-Sockel-IC 240 kB |
||
Produkt-Beschreibung
TMS320DM6437ZWT6 Dip-IC-Sockel Tms320dm6437zwt6 296-26852-5-Nd

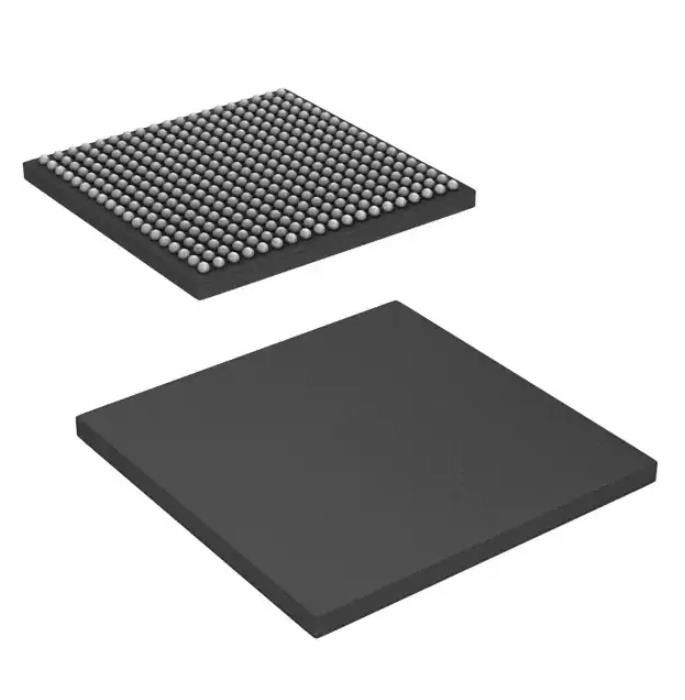

IC DGTL MEDIENPROZESSOR 361-BGA
Spezifikationen von TMS320DM6437ZWT6
| TYP | BESCHREIBUNG |
| Kategorie | Integrierte Schaltkreise (ICs) |
| Eingebettet | |
| DSP (Digitale Signalprozessoren) | |
| Hersteller | Texas Instruments |
| Serie | TMS320DM643x, DaVinci™ |
| Paket | Tablett |
| Produktstatus | Nicht für neue Designs |
| Typ | Fixpunkt |
| Schnittstelle | HPI, I²C, McASP, McBSP, PCI, UART, 10/100 Ethernet MAC |
| Taktfrequenz | 600 MHz |
| Nichtflüchtiger Speicher | ROM (64 KB) |
| On-Chip-RAM | 240kB |
| Spannung – E/A | 1,8 V, 3,3 V |
| Spannung – Kern | 1,05 V, 1,20 V |
| Betriebstemperatur | 0°C ~ 90°C (TJ) |
| Befestigungsart | Oberflächenmontage |
| Paket/Koffer | 361-LFBGA |
| Gerätepaket des Lieferanten | 361-NFBGA (16x16) |
| Basisproduktnummer | TMS320 |
MerkmaleTMS320DM6437ZWT6
• Hochleistungsprozessor für digitale Medien (DM6437)
– 2,5-, 2,-, 1,67-, 1,51-, 1,43-ns-Befehlszykluszeit
– 400-, 500-, 600-, 660-, 700-MHz-C64x+™-Taktrate
– Acht 32-Bit-C64x+-Anweisungen/Zyklus
– 3200, 4000, 4800, 5280, 5600 MIPS
– Vollständig softwarekompatibel mit C64x
– Kommerziell und Automobil (Q- oder S-Suffix)
Noten
– Low-Power-Gerät (L-Suffix)
• VelociTI.2™ Erweiterungen zu VelociTI™
Advanced Very-Long-Instruction-Word (VLIW)
TMS320C64x+™ DSP-Kern
– Acht höchst unabhängige Funktionseinheiten mit VelociTI.2-Erweiterungen:
• Sechs ALUs (32-/40-Bit), jede unterstützt
Single 32-Bit, Dual 16-Bit oder Quad 8-Bit
Arithmetik pro Taktzyklus
• Zwei Multiplikatoren unterstützen vier 16 x 16-Bit-Multiplikationen (32-Bit-Ergebnisse) pro Taktzyklus oder acht 8 x 8-Bit-Multiplikationen (16-Bit-Ergebnisse) pro Taktzyklus
– Load-Store-Architektur mit Non-Aligned
Unterstützung
– 64 32-Bit-Allzweckregister
– Das Packen von Anweisungen reduziert die Codegröße
– Alle Anweisungen unter Vorbehalt
– Zusätzliche C64x+™-Verbesserungen
• Betrieb im geschützten Modus
• Ausnahmeunterstützung für Fehlererkennung und Programmumleitung
• Hardware-Unterstützung für den Betrieb des Modulo-Loop-Autofokus-Moduls
• C64x+-Befehlssatzfunktionen
– Byteadressierbar (8-/16-/32-/64-Bit-Daten)
– 8-Bit-Überlaufschutz
– Bitfeld extrahieren, festlegen, löschen
– Normalisierung, Sättigung, Bitzählung
– VelociTI.2 Erhöhte Orthogonalität
– C64x+-Erweiterungen
• Kompakte 16-Bit-Anweisungen
• Zusätzliche Anweisungen zum Support
Komplexe Multiplikationen
• C64x+ L1/L2-Speicherarchitektur
AnwendungenvonTMS320DM6437ZWT6
Die TMS320C64x+™ DSPs (einschließlich des TMS320DM6437-Geräts) sind die leistungsstärkste Festkomma-DSP-Generation in der TMS320C6000™ DSP-Plattform.Das DM6437-Gerät basiert auf der leistungsstarken, fortschrittlichen VelociTI™-VLIW-Architektur (Very-Long-Instruction-Word) der dritten Generation, die von Texas Instruments (TI) entwickelt wurde, was diese DSPs zu einer hervorragenden Wahl für digitale Medienanwendungen macht.Die C64x+™-Geräte sind aufwärtscodekompatibel zu früheren Geräten, die Teil der C6000™ DSP-Plattform sind.Die C64x™ DSPs unterstützen zusätzliche Funktionalität und verfügen über einen erweiterten Befehlssatz gegenüber früheren Geräten.
Umwelt- und Exportklassifizierungen vonTMS320DM6437ZWT6
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeitsniveau (MSL) | 3 (168 Stunden) |
| REACH-Status | REACH Unberührt |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
