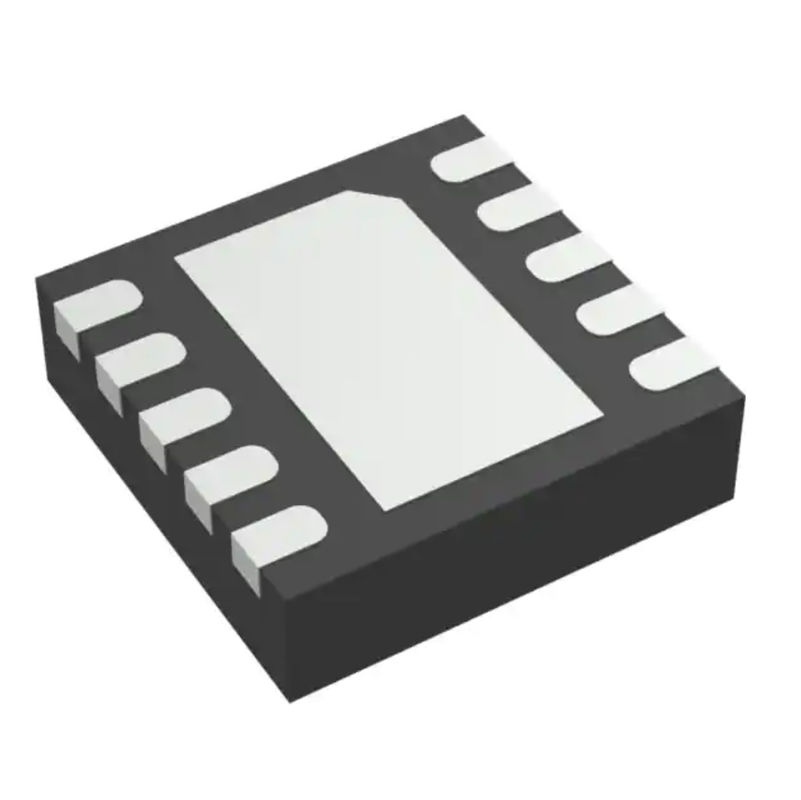

TPS57040QDRCRQ1 Dip Ic Sockets Ic Reg Buck Adj 500ma 10vson
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | TPS57040QDRCRQ1 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Gegenwärtig - Ertrag: | 500mA | Frequenz - Schaltung: | 100kHz | 2.5MHz |
|---|---|---|---|
| Synchroner Gleichrichter: | Nein | Betriebstemperatur: | -40°C | 150°C (TJ) |
| Befestigung der Art: | Oberflächenberg | Paket/Fall: | 10-VFDFN stellte Auflage heraus |
| Lieferanten-Gerät-Paket: | 10-VSON (3x3) | Niedrige Produkt-Zahl: | TPS57040 |
Produkt-Beschreibung
TPS57040QDRCRQ1 Dip Ic Sockets Ic Reg Buck Adj 500ma 10vson
Buck-Schaltregler-IC, positiv, einstellbar, 0,8 V, 1 Ausgang, 500 mA, 10-VFDFN, freiliegendes Pad
Spezifikationen von TPS57040QDRCRQ1
| TYP | BESCHREIBUNG |
| Kategorie | Integrierte Schaltkreise (ICs) |
| Energiemanagement (PMIC) | |
| Spannungsregler – DC-DC-Schaltregler | |
| Hersteller | Texas Instruments |
| Serie | Automobil, AEC-Q100, SWIFT™, Eco-Mode™ |
| Paket | Tape & Reel (TR) |
| Schnittband (CT) | |
| Digi-Reel® | |
| Produktstatus | Aktiv |
| Funktion | Rücktritt |
| Ausgabekonfiguration | Positiv |
| Topologie | Bock |
| Ausgabetyp | Einstellbar |
| Anzahl der Ausgänge | 1 |
| Spannung – Eingang (Min.) | 3,5V |
| Spannung – Eingang (max.) | 42V |
| Spannung – Ausgang (Min./Fest) | 0,8V |
| Spannung – Ausgang (max.) | 39V |
| Aktueller Output | 500mA |
| Frequenz - Umschalten | 100 kHz ~ 2,5 MHz |
| Synchrongleichrichter | NEIN |
| Betriebstemperatur | -40°C ~ 150°C (TJ) |
| Befestigungsart | Oberflächenmontage |
| Paket/Koffer | 10-VFDFN freiliegendes Pad |
| Gerätepaket des Lieferanten | 10-VSON (3x3) |
| Basisproduktnummer | TPS57040 |
MerkmaleTPS57040QDRCRQ1
• Qualifiziert für Automobilanwendungen
• AEC-Q100-qualifiziert mit den folgenden Ergebnissen
– Gerätetemperaturklasse 1: –40 °C bis 125 °C Umgebungsbetriebstemperaturbereich
– Gerät HBM ESD-Klassifizierung Level 2
– Geräte-CDM-ESD-Klassifizierungsstufe C4B
• Eingangsspannungsbereich von 3,5 V bis 42 V
• 200-mΩ-High-Side-MOSFET
• Hohe Effizienz bei leichten Lasten mit einem Pulse Skipping Eco-mode™-Steuerungsschema
• 116 μA Betriebsruhestrom
• 1,5 μA Abschaltstrom
• 100 kHz bis 2,5 MHz Schaltfrequenz
• Synchronisiert sich mit der externen Uhr
• Einstellbarer langsamer Start/Sequenzierung
• Unterspannung und Überspannung Power-good
Ausgang
• Einstellbare Unterspannungssperrspannung und
Hysterese
• 0,8 V interne Spannungsreferenz
• Unterstützt durch das Software-Tool SwitcherPro™. TEILENUMMER, VERPACKUNG, KÖRPERGRÖSSE (NOM) (http://focus.ti.com/docs/toolsw/folders/print/s
AnwendungenvonTPS57040QDRCRQ1
• 12-V-Automobil-StromversorgungssystemeVereinfachter Schaltplan • Automobil-Karosserieelektronik
• Passive Sicherheit: Bremssystem und Airbags
• 12-V- und 24-V-Industrie-Low-Power-Systeme
• Aftermarket-Autozubehör: Video, GPS, Unterhaltung
Umwelt- und Exportklassifizierungen vonTPS57040QDRCRQ1
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeitsniveau (MSL) | 3 (168 Stunden) |
| REACH-Status | REACH Unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
