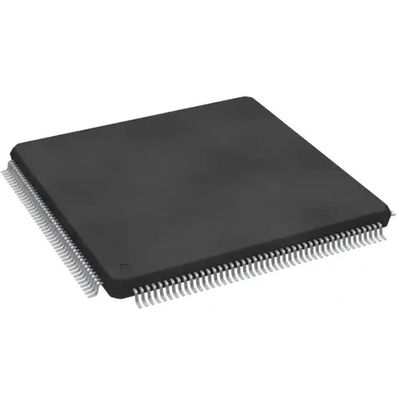

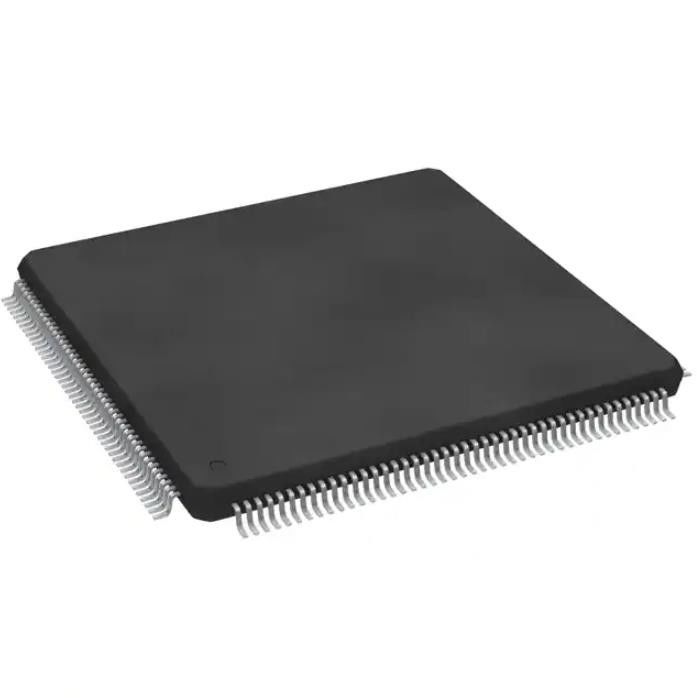

32BIT 1,5 MB 176LQFP Mikrocontroller IC SPC560C50L3B4E0X
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | SPC560C50L3B4E0X |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Mfr: | STMicroelectronics | Reihe: | Automobil, AEC-Q100, SPC56 |
|---|---|---|---|
| Paket: | Behälter | Produkt-Status: | Aktiv |
| Digi-Schlüssel programmierbar: | Nicht überprüft | Kern-Prozessor: | e200z0h, e200z4d |
| Speicherkapazität: | 32-Bit--Dual Core | Geschwindigkeit: | 80MHz/120MHz |
| Markieren: | SPC560C50L3B4E0X,176LQFP Mikrocontroller-IC,32BIT 1 |
||
Produkt-Beschreibung
Spezifikationen vonSPC560C50L3B4E0X
| YPE | BESCHREIBUNG |
| Hersteller | STMicroelectronics |
| Serie | Automobil, AEC-Q100, SPC56 |
| Paket | Tablett |
| Kernprozessor | e200z0h, e200z4d |
| Kerngröße | 32-Bit-Dual-Core |
| Geschwindigkeit | 80 MHz/120 MHz |
| Konnektivität | CANbus, Ethernet, LINbus, SPI, UART/USART |
| Peripheriegeräte | DMA, POR, PWM, WDT |
| Anzahl der E/A | 147 |
| Programmspeichergröße | 1,5 MB (1,5 MB x 8) |
| Programmspeichertyp | BLINKEN |
| EEPROM-Größe | 64K x 8 |
| RAM-Größe | 192K x 8 |
| Spannung – Versorgung (Vcc/Vdd) | 3V ~ 5,5V |
| Datenkonverter | A/D 27x10b, 5x12b |
| Oszillatortyp | Intern |
| Betriebstemperatur | -40°C ~ 125°C (TA) |
| Befestigungsart | Oberflächenmontage |
| Paket/Koffer | 176-LQFP |
| Gerätepaket des Lieferanten | 176-LQFP (24x24) |
| Basisproduktnummer | SPC56 |
MerkmaleSPC560C50L3B4E0X
• e200z4d, 32-Bit Power Architecture®
– Bis zu 120 MHz und 200 MIPs Betrieb
• e200z0h, 32-Bit-Energiearchitektur
– Bis zu 80 MHz und 75 MIPs Betrieb
• Speicher
– Bis zu 3 MByte On-Chip-Flash mit ECC
– Bis zu 256 KByte On-Chip-SRAM mit ECC
– 64 KByte On-Chip-Daten-Flash mit ECC
– Speicherschutzeinheit (MPU) mit 16 Einträgen
– Vom Benutzer wählbarer Speicher-BIST
• Unterbricht
– 255 Interrupt-Quellen mit 16 Prioritätsstufen
– Bis zu 54 ext.IRQ inklusive 30 Weckrufen
• GPIOs: von 147 (LQFP176) bis 199 (LBGA256)
• System-Timer-Einheiten
– 8-ch.32-Bit-Interrupt-Timer (PIT)
– 4-Kanal-32-Bit-System-Timer (STM)
– Sicherheitssystem-Watchdog-Timer (SWT)
– Echtzeituhr-Timer (RTC/API)
• eMIOS, zeitgesteuerte 16-Bit-Zähler-E/A-Einheiten
– Bis zu 64 Kanäle mit PWM/MC/IC/OC
• Zwei ADC (10-Bit und 12-Bit)
– Bis zu 62 Kanäle, erweiterbar auf 90 Kanäle.
– Mehrere analoge Watchdogs
• Spezielle Diagnosefunktionen für die Beleuchtung
– Erweiterte verschobene PWM-Generierung
– Auf PWM synchronisierte ADC-Umwandlung
• Kommunikationsschnittstellen
– Bis zu 6 FlexCAN mit jeweils 64 Puffern
– Bis zu 10 LINFlex/UART-Kanäle
– Bis zu 8 gepufferte DSPI-Kanäle
– I2C-Schnittstelle
– Ein FleyRay (Dual-Ch.) mit 128 Puffern
– Fast-Ethernet-Controller
• Cryptographic Services Engine (CSE)
– AES-128-Verschlüsselung, CMAC-Authentifizierung.
– Gesicherter Gerätestartmodus
• 32-Kanal.eDMA mit mehreren Anforderungsquellen
• Taktgenerierung
– 4 bis 40 MHz Hauptoszillator
– 16 MHz interner RC-Oszillator
– Softwaregesteuertes FMPLL
– 128 kHz interner RC-Oszillator
– 32-kHz-Hilfsoszillator
– Clock Monitoring Unit (CMU)
• Leistungsfähigkeit bei geringem Stromverbrauch
– STANDBY mit extrem geringem Stromverbrauch
– CAN-Sampler zum Speichern der CAN-ID im STBY
– Schnelles Aufwecken und Ausführen aus dem RAM
• Umfassende Debugging-Funktion
– Nexus 3+-Schnittstelle nur auf LBGA256
– Nexus 1 auf allen Geräten
• Spannungsversorgung
– Einzelne 5-V- oder 3,3-V-Versorgung
– On-Chip-Vreg mit externem Ballasttransistor
• Betriebstemperaturbereich -40 bis 125 °C
Anwendungen vonSPC560C50L3B4E0X
Umwelt- und Exportklassifizierungen vonSPC560C50L3B4E0X
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeitsniveau (MSL) | 3 (168 Stunden) |
| REACH-Status | REACH Unberührt |
| ECCN | 5A992C |
| HTSUS | 8542.31.0001 |
