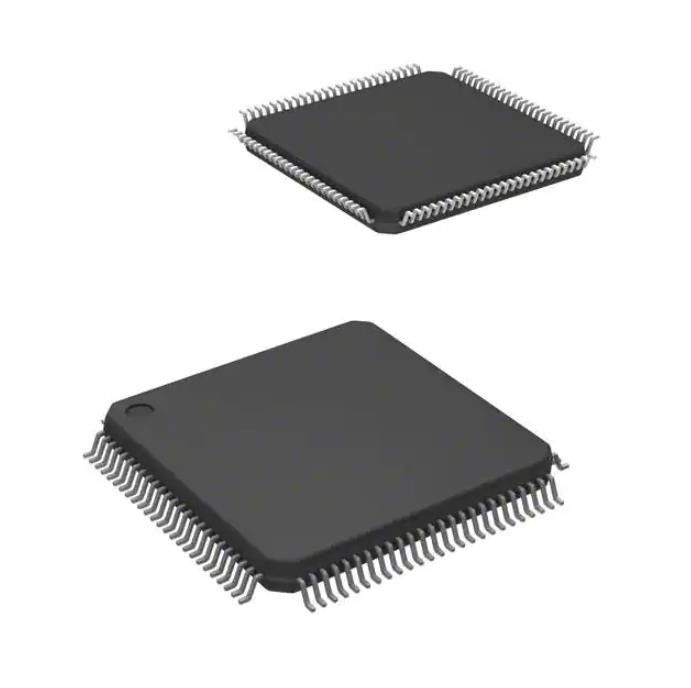

100LQFP Mikrocontroller IC SPC560C50L3B4E0X 32BIT 512KB FLASH
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | SPC560C50L3B4E0X |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| RAM Size: | 48K x 8 | Spannung - Versorgung (Vcc/Vdd): | 3V | 5.5V |
|---|---|---|---|
| Umsetzer: | A/D 28x10b | Oszillator-Art: | Intern |
| Betriebstemperatur: | -40°C | 105°C (TA) | Befestigung der Art: | Oberflächenberg |
| Paket/Fall: | 100-LQFP | Lieferanten-Gerät-Paket: | 100-LQFP (14x14) |
| Markieren: | 100LQFP Mikrocontroller-IC,SPC560C50L3B4E0X,32BIT 512 KB Mikrocontroller-IC |
||
Produkt-Beschreibung
SPC560C50L3B4E0X Strommesswiderstände Ic Mcu 32bit 512kb Flash 100lqfp
e200z0h Automotive, AEC-Q100, SPC56 Mikrocontroller-IC 32-Bit Single-Core 64 MHz 512 KB (512 K x 8) FLASH 100-LQFP (14 x 14)
Spezifikationen vonSPC560C50L3B4E0X
| TYP | BESCHREIBUNG |
| Kategorie | Integrierte Schaltkreise (ICs) |
| Eingebettet | |
| Mikrocontroller | |
| Hersteller | STMicroelectronics |
| Serie | Automobil, AEC-Q100, SPC56 |
| Paket | Tape & Reel (TR) |
| Produktstatus | Aktiv |
| Digi-Key programmierbar | Nicht verifiziert |
| Kernprozessor | e200z0h |
| Kerngröße | 32-Bit-Single-Core |
| Geschwindigkeit | 64 MHz |
| Konnektivität | CANbus, I²C, LINbus, SCI, SPI |
| Peripheriegeräte | DMA, POR, PWM, WDT |
| Anzahl der E/A | 79 |
| Programmspeichergröße | 512 KB (512 KB x 8) |
| Programmspeichertyp | BLINKEN |
| EEPROM-Größe | - |
| RAM-Größe | 48K x 8 |
| Spannung – Versorgung (Vcc/Vdd) | 3V ~ 5,5V |
| Datenkonverter | A/D 28x10b |
| Oszillatortyp | Intern |
| Betriebstemperatur | -40°C ~ 105°C (TA) |
| Befestigungsart | Oberflächenmontage |
| Paket/Koffer | 100-LQFP |
| Gerätepaket des Lieferanten | 100-LQFP (14x14) |
| Basisproduktnummer | SPC560 |
MerkmaleSPC560C50L3B4E0X
• Leistungsstarke 64-MHz-e200z0h-CPU
– 32-Bit Power Architecture®-Technologie
– Bis zu 60 DMIPs Betrieb
– Variable Längenkodierung (VLE)
• Speicher
– Bis zu 512 KB Code-Flash mit ECC
– 64 KB Daten-Flash mit ECC
– Bis zu 48 KB SRAM mit ECC
– Speicherschutzeinheit (MPU) mit 8 Einträgen
• Unterbricht
– 16 Prioritätsstufen
– Nicht maskierbarer Interrupt (NMI)
– Bis zu 34 externe Interrupts inkl.18 Wecklinien
• GPIO: 45 (LQFP64), 75 (LQFP100), 123 (LQFP144)
• Timer-Einheiten
– Periodische Interrupt-Timer mit 6 Kanälen und 32 Bit
– 4-Kanal-32-Bit-System-Timer-Modul
– Software-Watchdog-Timer
– Echtzeituhr-Timer
• Zeitgesteuerte 16-Bit-Zähler-E/As
– Bis zu 56 Kanäle mit PWM/MC/IC/OC
– ADC-Diagnose über CTU
Kommunikationsschnittstelle
– Bis zu 6 FlexCAN-Schnittstellen (2.0B aktiv) mit jeweils 64 Nachrichtenobjekten
– Bis zu 4 LINFlex/UART
– 3 DSPI / I2C
Einzelne 5-V- oder 3,3-V-Versorgung
10-Bit-Analog-Digital-Wandler (ADC) mit bis zu 36 Kanälen
– Erweiterbar auf 64 Kanäle über externes Multiplexing
– Individuelle Umrechnungsregister
– Cross Triggering Unit (CTU)
• Spezielles Diagnosemodul für Beleuchtung
– Erweiterte PWM-Generierung
– Zeitgesteuerte Diagnose
– PWM-synchronisierte ADC-Messungen
• Taktgenerierung
– 4 bis 16 MHz schneller externer Quarzoszillator (FXOSC)
– 32 kHz langsamer externer Quarzoszillator (SXOSC)
– 16 MHz schneller interner RC-Oszillator (FIRC)
– 128 kHz langsamer interner RC-Oszillator (SIRC)
– Softwaregesteuertes FMPLL
– Uhrüberwachungseinheit (CMU)
• Umfassende Debugging-Funktion
– Nexus1 auf allen Geräten
– Nexus2+ im Emulationspaket verfügbar (LBGA208)
Leistungsfähigkeit bei geringem Stromverbrauch
– Ultra-Low-Power-Standby mit RTC-, SRAM- und CAN-Überwachung
– Schnelle Weckprogramme
• Betriebstemperatur.Bereich bis -40 bis 125 °C
Anwendungen vonSPC560C50L3B4E0X
Die SPC560B40x/50x und SPC560C40x/50x sind eine Familie von Mikrocontrollern der nächsten Generation, die auf der Embedded-Kategorie Power Architecture basieren.Die SPC560B40x/50x- und SPC560C40x/50x-Familie von 32-Bit-Mikrocontrollern ist die neueste Errungenschaft bei integrierten Controllern für Automobilanwendungen.Es gehört zu einer wachsenden Familie von Automobilprodukten, die für die nächste Welle von Karosserieelektronikanwendungen im Fahrzeug konzipiert sind.Der fortschrittliche und kosteneffiziente Host-Prozessorkern dieser Automotive-Controller-Familie entspricht der Embedded-Kategorie „Power Architecture“ und implementiert nur die VLE-APU (Variable-Length-Encoding) und sorgt so für eine verbesserte Codedichte.Er arbeitet mit Geschwindigkeiten von bis zu 64 MHz und bietet eine Hochleistungsverarbeitung, die für einen geringen Stromverbrauch optimiert ist.Es nutzt die verfügbare Entwicklungsinfrastruktur aktueller Power Architecture-Geräte und wird durch Softwaretreiber, Betriebssysteme und Konfigurationscode unterstützt, um Benutzer bei der Implementierung zu unterstützen.
Umwelt- und Exportklassifizierungen vonSPC560C50L3B4E0X
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeitsniveau (MSL) | 3 (168 Stunden) |
| REACH-Status | REACH Unberührt |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
