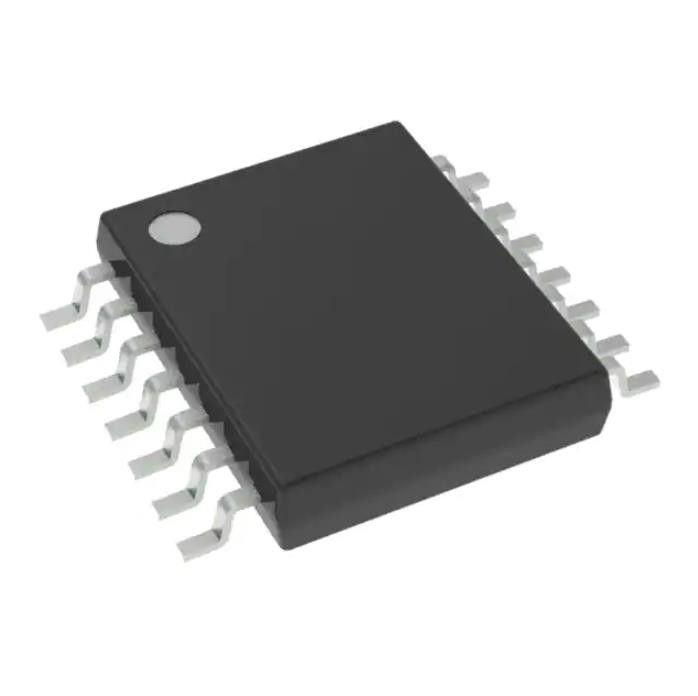

SN74LV14APWR gegenwärtiger Inverter 6ch 1-Inp 14tssop der Richtungs-Widerstand-IC
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | SN74LV14APWR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Zahl von Input: | 1 | Eigenschaften: | Schmitt-Trigger |
|---|---|---|---|
| Spannung - Versorgung: | 2V | 5.5V | Gegenwärtig - bewegungslos (maximal): | µA 20 |
| Gegenwärtig - Ertrag hoch, niedrig: | 12mA, 12mA | Eingangslogikpegel - Niedrig: | 0.75V | 1.5V |
| Eingangslogikpegel - Hoch: | 1.75V | 3.5V | Max. Laufzeitverzögerung bei V, Max. CL: | 10.6ns @ 5V, 50pF |
Produkt-Beschreibung
SN74LV14APWR gegenwärtiger Inverter 6ch 1-Inp 14tssop der Richtungs-Widerstand-IC
Kanal-Schmitt-Trigger 14-TSSOP Inverter ICs 6
Spezifikationen von SN74LV14APWR
| ART | BESCHREIBUNG |
| Kategorie | Integrierte Schaltungen (IC) |
| Logik | |
| Tore und Inverter | |
| Mfr | Texas Instruments |
| Reihe | 74LV |
| Paket | Band u. Spule (TR) |
| Schneiden Sie Band (CT) | |
| Digi-Reel® | |
| Produkt-Status | Aktiv |
| Logik-Art | Inverter |
| Zahl von Stromkreisen | 6 |
| Zahl von Input | 1 |
| Eigenschaften | Schmitt-Trigger |
| Spannung - Versorgung | 2V | 5.5V |
| Gegenwärtig - bewegungslos (maximal) | µA 20 |
| Gegenwärtig - Ertrag hoch, niedrig | 12mA, 12mA |
| Eingegebener logischer Zustand - Tief | 0.75V | 1.5V |
| Eingegebener logischer Zustand - hoch | 1.75V | 3.5V |
| Max Propagation Delay @ V, maximales CL | 10.6ns @ 5V, 50pF |
| Betriebstemperatur | -40°C | 125°C |
| Befestigung der Art | Oberflächenberg |
| Lieferanten-Gerät-Paket | 14-TSSOP |
| Paket/Fall | 14-TSSOP (0,173", 4.40mm Breite) |
| Niedrige Produkt-Zahl | 74LV14 |
Eigenschaften von SN74LV14APWR
• Operation VCC von 2 V bis 5,5 V
• Maximales tpd von 10 ns bei 5 V
• Typisches VOLP (Ertrag-Grundschlag) < 0="">
• Typisches VOHV (Ertrag VOH Undershoot) > 2,3 V bei VCC = 3,3 V, TA = 25°C
• Stützgemischte Spannungs-Operation auf allen Häfen
• Ioff stützt Teilweis-Energie--Untenmodus-Operation
• Sperrungs-Leistung übersteigt 250 MA pro JESD 17
Anwendungen von SN74LV14APWR
• Netz-Schalter
• Tragbare Gesundheits-und Eignungs-Geräte
• PDAs
• LCD Fernsehen
• Energie-Infrastruktur
Klima- u. Export-Klassifikationen von SN74LV14APWR
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3 konform |
| Feuchtigkeits-Empfindlichkeits-Niveau (MSL) | 1 (unbegrenzt) |
| REICHWEITE Status | ERREICHEN Sie unberührtes |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
