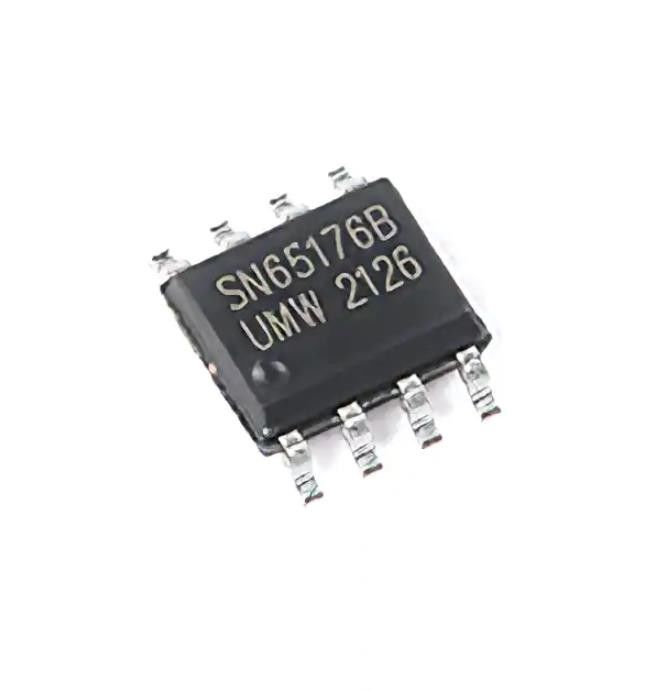

SN65176BDR Strommesswiderstände Sop-8 Rs-485/Rs-422 Ics Rohs
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | SN65176BDR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Produkt-Status: | Aktiv | Art: | Transceiver |
|---|---|---|---|
| Protokoll: | RS422, RS485 | Zahl von Fahrern/von Empfängern: | 1/1 |
| Duplex: | Hälfte | Empfänger-Hysterese: | 70mV |
| Spannung - Versorgung: | 4.75V | 5.25V | Betriebstemperatur: | -40°C | 105°C (TA) |
Produkt-Beschreibung
SN65176BDR Strommesswiderstände Sop-8 Rs-485/Rs-422 Ics Rohs
1/1 Transceiver halb RS422, RS485 8-SOP
Spezifikationen vonSN65176BDR
| TYP | BESCHREIBUNG |
| Kategorie | Integrierte Schaltkreise (ICs) |
| Schnittstelle | |
| Treiber, Empfänger, Transceiver | |
| Hersteller | UMW |
| Serie | - |
| Paket | Tape & Reel (TR) |
| Schnittband (CT) | |
| Digi-Reel® | |
| Produktstatus | Aktiv |
| Typ | Transceiver |
| Protokoll | RS422, RS485 |
| Anzahl der Treiber/Empfänger | 1/1 |
| Duplex | Halb |
| Empfängerhysterese | 70 mV |
| Datenrate | - |
| Spannungsversorgung | 4,75 V ~ 5,25 V |
| Betriebstemperatur | -40°C ~ 105°C (TA) |
| Befestigungsart | Oberflächenmontage |
| Paket/Koffer | 8-SOIC (0,154", 3,90 mm Breite) |
| Gerätepaket des Lieferanten | 8-SOP |
MerkmaleSN65176BDR
• Erfüllt den EIA-Standard RS485 für Mehrpunkt-Busübertragung und ist mit RS-422 kompatibel.
• Small Outline (SOIC)-Gehäuseoption für minimalen Platinenplatz verfügbar.
•22 ns Treiberausbreitungsverzögerungen.
• Einzelne +5-V-Versorgung.
• Der Bus-Gleichtaktbereich von −7 V bis +12 V ermöglicht eine Massedifferenz von ±7 V zwischen Geräten am Bus.
• Schutz vor thermischer Abschaltung.
• Hohe Impedanz zum Bus mit Treiber im TRI-STATE oder bei ausgeschalteter Stromversorgung über den gesamten Gleichtaktbereich ermöglicht das Abschalten der nicht verwendeten Geräte am Bus.
• Die kombinierte Impedanz eines Treiberausgangs und eines Empfängereingangs beträgt weniger als eine RS485-Einheitslast, wodurch bis zu 32 Transceiver am Bus möglich sind.
• 70 mV typische Empfängerhysterese.
Anwendungen vonSN65176BDR
Der SN75176B / SN65176B ist ein Hochgeschwindigkeits-Differenz-TRI-STATE-Bus-/Leitungs-Transceiver, der die Anforderungen des EIA-Standards RS485 mit erweitertem Gleichtaktbereich (+12 V bis −7 V) für die Mehrpunkt-Datenübertragung erfüllt.Darüber hinaus ist es kompatibel mit
RS-422.Die Treiber- und Empfängerausgänge verfügen über TRI-STATE-Fähigkeit, sodass die Treiberausgänge über den gesamten Gleichtaktbereich von +12 V bis –7 V verfügen.Buskonflikte oder Fehlersituationen, die zu einer übermäßigen Verlustleistung innerhalb des Geräts führen, werden von einem thermischen Abschaltkreis behandelt, der die Treiberausgänge in den Zustand hoher Impedanz zwingt.Die DC-Spezifikationen werden über den Temperaturbereich von 0 bis 70 °C und den Versorgungsspannungsbereich von 4,75 V bis 5,25 V garantiert.
Umwelt- und Exportklassifizierungen vonSN65176BDR
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeitsniveau (MSL) | 1 (Unbegrenzt) |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
