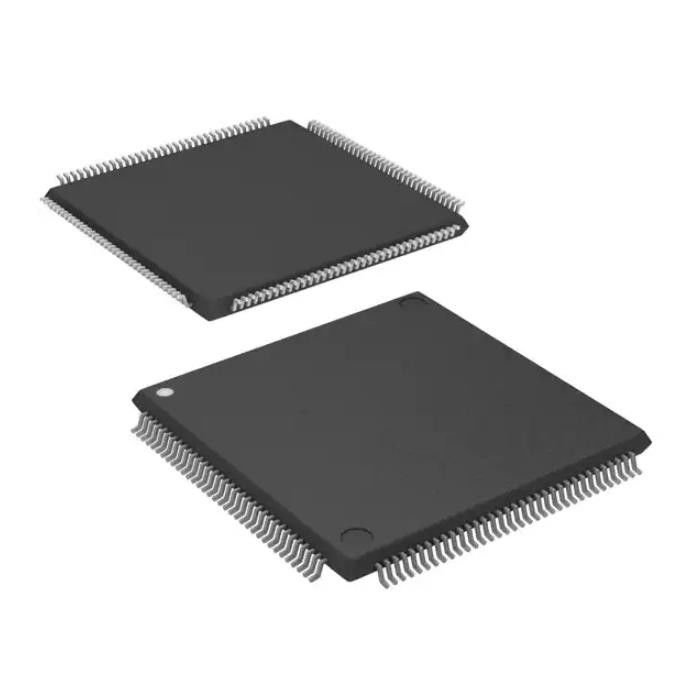

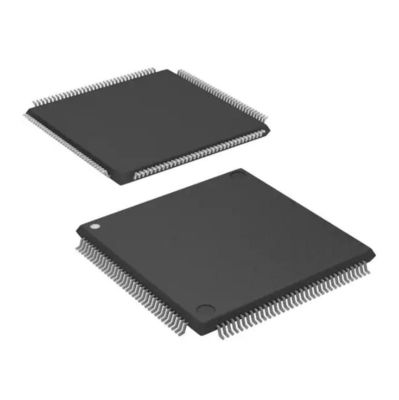

SAF-XC161CS-32F20F BB Strommesswiderstände Ic Mcu 16bit 256kb Flash 144tqfp
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | SAF-XC161CS-32F20F BB |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Mfr: | Infineon Technologies | Reihe: | XC16x |
|---|---|---|---|
| Paket: | Band u. Spule (TR) | Produkt-Status: | Veraltet |
| Digi-Schlüssel programmierbar: | Nicht überprüft | Kern-Prozessor: | C166SV2 |
| Speicherkapazität: | 16-Bit | Geschwindigkeit: | 20MHz |
Produkt-Beschreibung
SAF-XC161CS-32F20F BB Strommesswiderstände Ic Mcu 16bit 256kb Flash 144tqfp
C166SV2 XC16x Mikrocontroller-IC 16-Bit 20 MHz 256 KB (256 K x 8) FLASH PG-TQFP-144-7
Spezifikationen vonSAF-XC161CS-32F20F BB
| TYP | BESCHREIBUNG |
| Kategorie | Integrierte Schaltkreise (ICs) |
| Eingebettet | |
| Mikrocontroller | |
| Hersteller | Infineon Technologies |
| Serie | XC16x |
| Paket | Tape & Reel (TR) |
| Produktstatus | Veraltet |
| Digi-Key programmierbar | Nicht verifiziert |
| Kernprozessor | C166SV2 |
| Kerngröße | 16-Bit |
| Geschwindigkeit | 20 MHz |
| Konnektivität | CANbus, EBI/EMI, I²C, SPI, UART/USART |
| Peripheriegeräte | PWM, WDT |
| Anzahl der E/A | 99 |
| Programmspeichergröße | 256 KB (256 KB x 8) |
| Programmspeichertyp | BLINKEN |
| EEPROM-Größe | - |
| RAM-Größe | 12K x 8 |
| Spannung – Versorgung (Vcc/Vdd) | 2,35 V ~ 2,7 V |
| Datenkonverter | A/D 12x8/10b |
| Oszillatortyp | Intern |
| Betriebstemperatur | -40°C ~ 85°C (TA) |
| Befestigungsart | Oberflächenmontage |
| Paket/Koffer | 144-LQFP |
| Gerätepaket des Lieferanten | PG-TQFP-144-7 |
| Basisproduktnummer | SAF-XC161 |
MerkmaleSAF-XC161CS-32F20F BB
• Hochleistungs-16-Bit-CPU mit 5-stufiger Pipeline
– 25 ns Befehlszykluszeit bei 40 MHz CPU-Takt (Einzelzyklus-Ausführung)
– 1-Zyklus-Multiplikation (16 × 16 Bit), Hintergrunddivision (32/16 Bit) in 21 Zyklen
– 1-Zyklus-Multiplikations- und Akkumulationsanweisungen (MAC).
– Verbesserte Funktionen zur Manipulation boolescher Bits
– Nullzyklus-Sprungausführung
– Zusätzliche Anweisungen zur Unterstützung von HLL und Betriebssystemen
– Registerbasiertes Design mit mehreren variablen Registerbänken
– Unterstützung für schnelle Kontextumschaltung mit zwei zusätzlichen lokalen Registerbänken
– 16 MByte gesamter linearer Adressraum für Code und Daten
– 1024 Byte On-Chip-Spezialfunktionsregisterbereich (kompatibel mit der C166-Familie)
• 16-Prioritätsstufen-Interrupt-System mit 73 Quellen, Abtastrate bis zu 50 ns
• 8-Kanal-Interrupt-gesteuerte Einzelzyklus-Datenübertragungsmöglichkeiten über Peripheral Event Controller (PEC), 24-Bit-Zeiger decken den gesamten Adressraum ab
• Takterzeugung über On-Chip-PLL (Faktoren 1:0,15 … 1:10) oder über Prescaler (Faktoren 1:1 … 60:1)
• On-Chip-Speichermodule
– 2 KByte On-Chip-Dual-Port-RAM (DPRAM)
– 4 KByte On-Chip-Daten-SRAM (DSRAM)
– 6 KByte On-Chip-Programm-/Daten-SRAM (PSRAM)
– 256 KByte On-Chip-Programmspeicher (Flash-Speicher)
• On-Chip-Peripheriemodule
– 12-Kanal-A/D-Wandler mit programmierbarer Auflösung (10 Bit oder 8 Bit) und Wandlungszeit (bis zu 2,55 µs oder 2,15 µs)
– Zwei 16-Kanal-Allzweck-Erfassungs-/Vergleichseinheiten (32 Eingangs-/Ausgangspins)
– Multifunktionale Allzweck-Timereinheit mit 5 Timern
– Zwei synchrone/asynchrone serielle Kanäle (USARTs)
– Zwei synchrone serielle Hochgeschwindigkeitskanäle
– On-Chip-TwinCAN-Schnittstelle (Rev. 2.0B aktiv) mit 32 Nachrichtenobjekten (Full CAN/Basic CAN) auf zwei CAN-Knoten und Gateway-Funktionalität
– IIC-Busschnittstelle (10-Bit-Adressierung, 400 kbit/s) mit 3 Kanälen (multiplext)
– On-Chip-Echtzeituhr, angetrieben durch einen speziellen Oszillator
• Leerlauf-, Schlaf- und Abschaltmodus mit flexibler Energieverwaltung
• Programmierbarer Watchdog-Timer und Oszillator-Watchdog
Anwendungen vonSAF-XC161CS-32F20F BB
Der Bestellcode für Infineon-Mikrocontroller gibt einen genauen Hinweis auf das benötigte Produkt.Dieser Bestellcode identifiziert:
• die Ableitung selbst, dh ihr Funktionssatz, der Temperaturbereich und die Versorgungsspannung
• das Paket und die Art der Lieferung.Bitte informieren Sie sich über die verfügbaren Bestellnummern für den XC161
Wenden Sie sich an Ihren zuständigen Vertriebsmitarbeiter oder Ihren örtlichen Händler.
Hinweis: Die Bestellcodes für Mask-ROM-Versionen werden für jedes Produkt nach Überprüfung des jeweiligen ROM-Codes definiert.
Umwelt- und Exportklassifizierungen vonSAF-XC161CS-32F20F BB
| ATTRIBUT | BESCHREIBUNG |
| Feuchtigkeitsempfindlichkeitsniveau (MSL) | 3 (168 Stunden) |
| REACH-Status | REACH Unberührt |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
