S9S12XS256J0MALR Strommesswiderstände Ic Mcu 16bit 256kb Flash 112lqfp
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | S9S12XS256J0MALR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Produkt-Status: | Aktiv | Digi-Schlüssel programmierbar: | Nicht überprüft |
|---|---|---|---|
| Kern-Prozessor: | HCS12X | Speicherkapazität: | 16-Bit |
| Geschwindigkeit: | 40MHz | Zusammenhang: | CANbus, SCI, SPI |
| Peripherie: | LVD, POR, PWM, WDT | Zahl von Input/Output: | 91 |
Produkt-Beschreibung
S9S12XS256J0MALR Strommesswiderstände Ic Mcu 16bit 256kb Flash 112lqfp

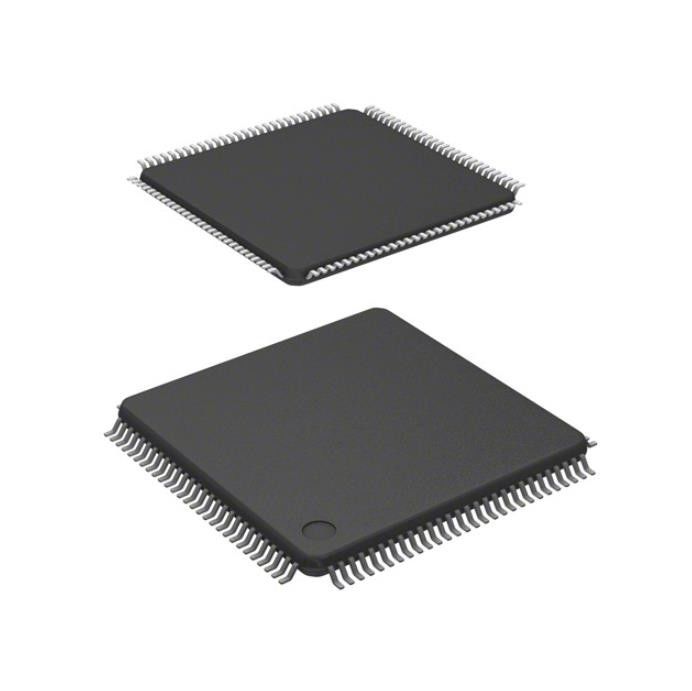

HCS12X HCS12X Mikrocontroller-IC 16-Bit 40 MHz 256 KB (256 K x 8) FLASH 112-LQFP (20 x 20)
Spezifikationen vonS9S12XS256J0MALR
| TYP | BESCHREIBUNG |
| Kategorie | Integrierte Schaltkreise (ICs) |
| Eingebettet | |
| Mikrocontroller | |
| Hersteller | NXP USA Inc. |
| Serie | HCS12X |
| Paket | Tape & Reel (TR) |
| Produktstatus | Aktiv |
| Digi-Key programmierbar | Nicht verifiziert |
| Kernprozessor | HCS12X |
| Kerngröße | 16-Bit |
| Geschwindigkeit | 40 MHz |
| Konnektivität | CANbus, SCI, SPI |
| Peripheriegeräte | LVD, POR, PWM, WDT |
| Anzahl der E/A | 91 |
| Programmspeichergröße | 256 KB (256 KB x 8) |
| Programmspeichertyp | BLINKEN |
| EEPROM-Größe | - |
| RAM-Größe | 12K x 8 |
| Spannung – Versorgung (Vcc/Vdd) | 1,72 V ~ 5,5 V |
| Datenkonverter | A/D 16x12b |
| Oszillatortyp | Extern |
| Betriebstemperatur | -40°C ~ 125°C (TA) |
| Befestigungsart | Oberflächenmontage |
| Paket/Koffer | 112-LQFP |
| Gerätepaket des Lieferanten | 112-LQFP (20x20) |
| Basisproduktnummer | S9S12 |
MerkmaleS9S12XS256J0MALR
Die XS-Gerätefamilie bietet pin-kompatible verpackte Geräte, die die Systementwicklung unterstützen und die Erweiterung der Anwendung ermöglichen.Die Geräte der S12XS-Familie werden in den folgenden Paketoptionen angeboten:
• 112-Pin-LQFP
• 80-poliges QFP
• 64-Pin-LQFP
Anwendungen vonS9S12XS256J0MALR
PE7 ist ein Allzweck-Eingangs- oder Ausgangspin.ECLKX2 ist ein Taktausgang mit der doppelten internen Busfrequenz.Das XCLKS ist ein Eingangssignal, das steuert, ob ein Quarz in Kombination mit dem internen schleifengesteuerten Pierce-Oszillator verwendet wird oder ob Vollschwingungs-Pierce-Oszillator/externe Taktschaltung verwendet wird (siehe Abschnitt 1.10 Oszillatorkonfiguration).Während des Resets ist ein interner Pullup aktiviert.
Umwelt- und Exportklassifizierungen vonS9S12XS256J0MALR
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeitsniveau (MSL) | 3 (168 Stunden) |
| REACH-Status | REACH Unberührt |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
