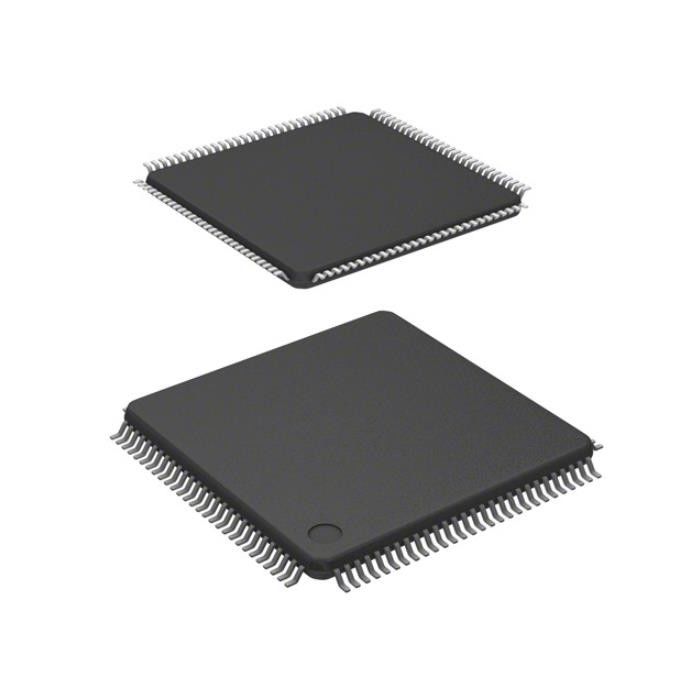

Gegenwärtige Richtungs-Widerstände IC Mcu 16bit 384kb grelles 112lqfp S912XEQ384J3VALR
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | S912XEQ384J3VALR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Mfr: | NXP USA Inc. | Reihe: | HCS12X |
|---|---|---|---|
| Paket: | Band u. Spule (TR) | Produkt-Status: | Aktiv |
| Digi-Schlüssel programmierbar: | Nicht überprüft | Kern-Prozessor: | HCS12X |
| Speicherkapazität: | 16-Bit | Geschwindigkeit: | 50MHz |
Produkt-Beschreibung
Gegenwärtige Richtungs-Widerstände IC Mcu 16bit 384kb grelles 112lqfp S912XEQ384J3VALR
Mikroregler IC 16-Bit--50MHz 384KB (384K x 8) GRELLES 112-LQFP (20x20) HCS12X HCS12X
Spezifikationen von S912XEQ384J3VALR
| ART | BESCHREIBUNG |
| Kategorie | Integrierte Schaltungen (IC) |
| Eingebettet | |
| Mikroregler | |
| Mfr | NXP USA Inc. |
| Reihe | HCS12X |
| Paket | Band u. Spule (TR) |
| Produkt-Status | Aktiv |
| Digi-Schlüssel programmierbar | Nicht überprüft |
| Kern-Prozessor | HCS12X |
| Speicherkapazität | 16-Bit |
| Geschwindigkeit | 50MHz |
| Zusammenhang | CANbus, EBI/EMI, i-² C, IrDA, SCI, SPI |
| Peripherie | LVD, POR, PWM, WDT |
| Zahl von Input/Output | 91 |
| Programm-Speicherkapazität | 384KB (384K x 8) |
| Programm-Gedächtnis-Art | BLITZ |
| EEPROM-Größe | 4K x 8 |
| RAM Size | 24K x 8 |
| Spannung - Versorgung (Vcc/Vdd) | 1.72V | 5.5V |
| Umsetzer | A/D 16x12b |
| Oszillator-Art | Extern |
| Betriebstemperatur | -40°C | 105°C (TA) |
| Befestigung der Art | Oberflächenberg |
| Paket/Fall | 112-LQFP |
| Lieferanten-Gerät-Paket | 112-LQFP (20x20) |
| Niedrige Produkt-Zahl | S912 |
EIGENSCHAFTEN von S912XEQ384J3VALR
1. DOSE Wahlen:
Versionen mit 5 DOSEN-Modulen haben CAN0, CAN1, CAN2, CAN3 und CAN4.
Versionen mit 4 DOSEN-Modulen haben CAN0, CAN1, CAN2 andCAN4.
Versionen mit 3 DOSEN-Modulen haben CAN0, CAN1 und CAN4.
Versionen mit 2 DOSEN-Modulen haben CAN0 und CAN4.
Versionen mit 1 DOSEN-Modul haben CAN0.
2. SCI-Wahlen:
Versionen mit 8 SCI-Modulen haben SCI0, SCI1, SCI2, SCI3, SCI4, SCI5, SCI6 und SCI7.
Versionen mit 7 SCI-Modulen haben SCI0, SCI1, SCI2, SCI3, SCI4, SCI5 und SCI6.
Versionen mit 6 SCI-Modulen haben SCI0, SCI1, SCI2, SCI3, SCI4 und SCI5.
Versionen mit 5 SCI-Modulen haben SCI0, SCI1, SCI2, SCI3 und SCI4.
Versionen mit 4 SCI-Modulen haben SCI0, SCI1, SCI2 und SCI
Versionen mit 3 SCI-Modulen haben SCI0, SCI1 und SCI2.
Versionen mit 2 SCI-Modulen haben SCI0 und SCI1.
Versionen mit 1 SCI-Modul haben SCI0.
3. SPI-Wahlen:
Versionen mit 3 SPI-Modulen haben SPI0, SPI1 und SPI2.
Versionen mit 2 SPI-Modulen haben SPI0 und SPI1.
Versionen mit 1 SPI-Modulen haben SPI0.
4. IIC Wahlen:
Versionen mit 2 Modulen IIC haben IIC0 und IIC1.
Versionen mit 1 Modul IIC haben IIC0.
5. TIM verfügbar über die Umlenkung auf EP100, Geräte EP768 80/112/144 pinout Wahlen
6. A/D ist die Zahl von Modulen/von Gesamtzahl von A-/Dkanälen.
7. Input/Output ist die Summe, von den Häfen, die, zum als digitaler Input oder Ertrag aufzutreten fähig sind. Für Details sehen Sie die „Portverfügbarkeit vorbei
Paket-Wahl“ Tabelle im MCS12XE-Leistungsblatt.
8. Input/Output ist die Summe, von den Häfen, die, zum als digitaler Input oder Ertrag aufzutreten fähig sind. Für Details sehen Sie die „Portverfügbarkeit durch Paket-Wahl“ Tabelle im MCS12XE-Leistungsblatt.
9. Kann Code von RAM nur durchführen
Anwendungen von S912XEQ384J3VALR
In diesem Beispiel führt das MC9S12XE die Eigenschaften einer typischen Fahrzeugkarosserieprüferanwendung ein. Das Modul schließt an die Haupt-DOSEN-Busse an, die in das Auto unter Verwendung des Moduls des Aufchips MSCAN verteilt werden, während der LIN-Bus die Funktionen verbunden ist, die zum Körperprüfer lokal sind. In beiden Fällen werden die Kommunikationsfunktionen durch das XGATE unabhängig der CPU gehandhabt. Das MC9S12XE stellt direkte Steuerung von Machtfahrern für Lichter und Pumpen und das Ablesen von Sensoren, unter Verwendung des Aufchips PWM und ATD-Module zur Verfügung. Schließlich stellt die SPI-Schnittstelle zum Rf-Empfänger die Schnittstelle zum Fernzugriffsystem des Autos zur Verfügung.
Klima- u. Export-Klassifikationen von S912XEQ384J3VALR
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3 konform |
| Feuchtigkeits-Empfindlichkeits-Niveau (MSL) | 3 (168 Stunden) |
| REICHWEITE Status | ERREICHEN Sie unberührtes |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
