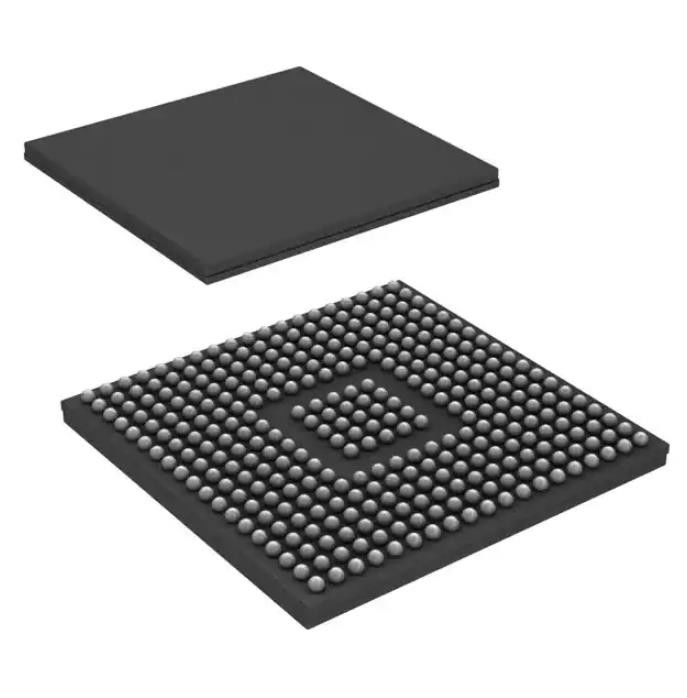

S5LS20216ASZWTQQ1 Mikrocontroller IC 16/32B 2MB FLASH 337NFBGA
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | S5LS20216ASZWTQQ1 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Mfr: | Texas Instruments | Reihe: | Automobil, AEC-Q100, Hercules™ TMS570 ARM® Cortex®-R |
|---|---|---|---|
| Paket: | Behälter | Produkt-Status: | Nicht für neue Entwürfe |
| Digi-Schlüssel programmierbar: | Nicht überprüft | Kern-Prozessor: | ARM® Cortex®-R4F |
| Speicherkapazität: | 16/32-Bit | Geschwindigkeit: | 160MHz |
| Markieren: | S5LS20216ASZWTQQ1,337NFBGA-Mikroregler IC,2MB Mikroregler IC |
||
Produkt-Beschreibung
Gegenwärtige Widerstände IC Mcu 16/32b 2mb grelles 337nfbga der Richtungs-S5LS20216ASZWTQQ1
ARM® Cortex®-R4F Automobil, AEC-Q100, Mikroregler Hercules™ TMS570 ARM® Cortex®-R IC 16/32-Bit 160MHz 2MB (2M x 8) GRELLES 337-NFBGA (16x16)
Spezifikationen von S5LS20216ASZWTQQ1
| ART | BESCHREIBUNG |
| Kategorie | Integrierte Schaltungen (IC) |
| Eingebettet | |
| Mikroregler | |
| Mfr | Texas Instruments |
| Reihe | Automobil, AEC-Q100, Hercules™ TMS570 ARM® Cortex®-R |
| Paket | Behälter |
| Produkt-Status | Nicht für neue Entwürfe |
| Digi-Schlüssel programmierbar | Nicht überprüft |
| Kern-Prozessor | ARM® Cortex®-R4F |
| Speicherkapazität | 16/32-Bit |
| Geschwindigkeit | 160MHz |
| Zusammenhang | CANbus, EBI/EMI, LINbus, SCI, SPI, UART/USART |
| Peripherie | DMA, POR |
| Zahl von Input/Output | 115 |
| Programm-Speicherkapazität | 2MB (2M x 8) |
| Programm-Gedächtnis-Art | BLITZ |
| EEPROM-Größe | - |
| RAM Size | 160K x 8 |
| Spannung - Versorgung (Vcc/Vdd) | 1.35V | 1.65V |
| Umsetzer | A/D 24x12b |
| Oszillator-Art | Extern |
| Betriebstemperatur | -40°C | 125°C (TA) |
| Befestigung der Art | Oberflächenberg |
| Paket/Fall | 337-LFBGA |
| Lieferanten-Gerät-Paket | 337-NFBGA (16x16) |
| Niedrige Produkt-Zahl | S5LS20216 |
EIGENSCHAFTEN von S5LS20216ASZWTQQ1
• Leistungsstarker Automobilgrad
Mikroregler für Sicherheits-kritische Anwendungen
– Doppelcpus, die in Lockstep laufen
– ECC auf Blitz und SRAM
– CPU und Gedächtnis BIST (eingebauter Selbsttest)
– Fehler-Signalisieren-Modul (ESM) mit Fehler Pin
• ARM® Cortex™-R4F 32-Bit-RISC CPU
– Leistungsfähige 1,6 DMIPS/MHz mit der Rohrleitung mit 8 Stadien
– Gleitkomma-Einheit mit einzelnem/doppelt genauem
– Speicherschutz-Einheit (MPU)
– Offene Architektur mit aus dritter Quelleunterstützung
• Betriebsmerkmale
– Bis zur Systemuhr 160-MHz
– Entkernen Sie Versorgungs-Spannung (VCC): 1,5 V
– Input-/Outputversorgungs-Spannung (VCCIO): 3,3 V
• Integriertes Gedächtnis
– Blitz 1M-Byte oder 2M-Byte mit ECC
– 128K-Byte oder 160K-Byte RAM mit ECC
• Mehrfache Kommunikationsschnittstellen einschließlich
FlexRay, KANN und LIN
• NHET-Timer und gebissene ADCs 2x 12
• Externe Gedächtnis-Schnittstelle (EMIF)
– 16bit Daten, 22bit Adresse, 4 Chip Selects
• Allgemeine Architektur der Plattform-TMS470/570
– Konsequente Gedächtnis-Karte über der Familie
– Realzeitunterbrechung (RTI) OS-Timer
– Modul der gerichteten Unterbrechung (VIM)
– Zyklischer Redundanz-Kontrolleur (zyklische Blockprüfung, 2 Kanäle)
• Direkt-Speicherzugriff (DMA) Prüfer
– 32 DMA-Anträge und 16 Kanal-Steuerung
Pakete
– Parität auf Steuerpaket-Gedächtnis
– Engagierte Speicherschutz-Einheit (MPU)
• Frequenzmodulierter Null-Pin Phase-verschlossen
E-ansässig Taktflachbaugruppe der Schleifen-(FMzPLL)
– Oszillator- und PLL-Uhrmonitor
• Bis 115 Zusatz-IO-Stifte
– 16 engagierter GIO - 8 mit externen Unterbrechungen
– Programmierbare externe Uhr (ECLK)
Anwendungen von S5LS20216ASZWTQQ1
Pakete gestützt
– Flachgehäuse des Viererkabel-144-Pin (PGE) [Grün]
– Gitter-Reihe des Ball-337-Pin (ZWT) [Grün]
• Gemeinschaftsbetriebsmittel
– TI E2E™ Online-Community
Klima- u. Export-Klassifikationen von S5LS20216ASZWTQQ1
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3 konform |
| Feuchtigkeits-Empfindlichkeits-Niveau (MSL) | 3 (168 Stunden) |
| REICHWEITE Status | ERREICHEN Sie unberührtes |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
