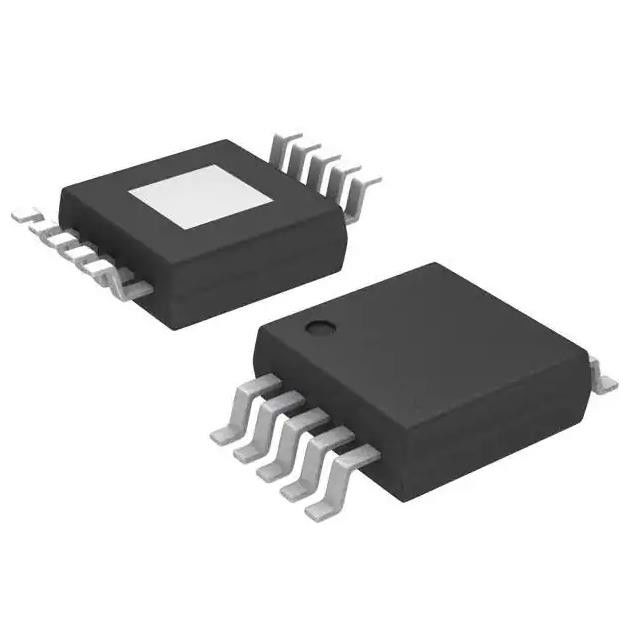

10MSOP 1A 6,45 V Li-Ionen-Akku-Ladegerät IC BQ24092DGQR Li-Ionen-Ladegerät IC
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | Original |
| Zertifizierung: | Original |
| Modellnummer: | BQ24092DGQR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Teilnummer: | BQ24092DGQR | Ladestrom - max: | 1A |
|---|---|---|---|
| Batterie-Satz-Spannung: | 4.2V | Schnittstelle: | usb |
| Betriebstemperatur: | 0°C | 125°C (TJ) | Befestigung der Art: | Oberflächenberg |
| Lieferanten-Gerät-Paket: | 10-HVSSOP | Batterie-Chemie: | Lithium-Ion/Polymer |
| Markieren: | 6.45V Li Ion Battery Charger IC,10MSOP Li Ion Battery Charger IC,BQ24092DGQR |
||
Produkt-Beschreibung
BQ24092DGQR SMD LED Chip IC BATT CHG LI-ION 1ZELLE 10MSOP 1A 6,45V
Isoliertes Modul 16 b 78k LVDS – Seriell 16-SOIC
Bei der Geräteserie BQ2409x handelt es sich um hochintegrierte Li-Ionen- und Li-Pol-Linearladegeräte für tragbare Anwendungen mit begrenztem Platzangebot.
MerkmaleBQ24092DGQR
Aufladen
– 1 % Ladespannungsgenauigkeit
– 10 % Ladestromgenauigkeit
– Pin wählbarer USB 100-mA und 500-mA
maximale Eingangsstromgrenze
– Programmierbare Beendigung und Vorladung
Schwelle
• Schutz
– 6,6-V-Überspannungsschutz
– Dynamisches Energiemanagement der Eingangsspannung
– 125°C Wärmeregulierung;150°C thermisch
Abschaltschutz
– OUT-Kurzschlussschutz und ISET-Kurzschluss
Erkennung
– Betrieb im JEITA-Bereich über Batterie-NTC
– ½ Schnellladestrom im kalten Zustand, 4,06 V im heißen Zustand,
BQ092/3
– 10-Stunden-Sicherheitstimer behoben
• System
– Automatischer Abschluss und Timer-Deaktivierungsmodus
(TTDM) für fehlendes Batteriepaket mit Thermistor
– Statusanzeige – Laden/Fertig
– Erhältlich in einem kleinen 10-Pin-MSOP-Gehäuse
Produktattribute vonBQ24092DGQR
|
Serie
|
-
|
|
Produkt
|
BQ24092DGQR
|
|
Batteriechemie
|
Lithium-Ionen/Polymer
|
|
Anzahl der Zellen
|
1
|
|
Strom – Laden
|
Konstant – programmierbar
|
|
Programmierbare Funktionen
|
Aktuell
|
|
Fehlerschutz
|
Übertemperatur, Überspannung, Kurzschluss
|
|
Ladestrom – max
|
1A
|
|
Spannung des Akkupacks
|
4,2 V
|
|
Spannung – Versorgung (max.)
|
6,45 V
|
|
Schnittstelle
|
USB
|
|
Betriebstemperatur
|
0°C ~ 125°C (TJ)
|
|
Befestigungsart
|
Oberflächenmontage
|
|
Paket/Koffer
|
10-PowerTFSOP, 10-MSOP (0,118", 3,00 mm Breite)
|
|
Gerätepaket des Lieferanten
|
10-HVSSOP
|
|
Basisproduktnummer
|
BQ24092
|
| ATTRIBUT | BESCHREIBUNG |
|---|---|
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeitsniveau (MSL) | 1 (Unbegrenzt) |
| REACH-Status | REACH Unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
AnwendungenvonBQ24092DGQR
• Smartphones
• PDAs
• Mp3-Player
• Handgeräte mit geringem Stromverbrauch
