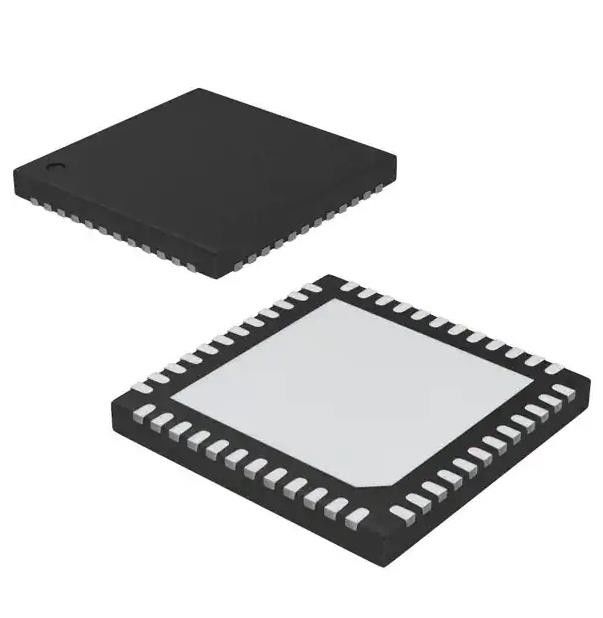

RAA2270634GNP#MA0 Tor-Fahrer IC Non-Inverting 48-QFN (7x7) der Halbbrücke-
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | Original |
| Zertifizierung: | Original |
| Modellnummer: | RAA2270634GNP#MA0 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Teilnummer: | RAA2270634GNP#MA0 | Kanaltyp: | 3-phasig |
|---|---|---|---|
| Zahl von Fahrern: | 3 | Spannung - Versorgung: | 4,5 V ~ 60 V |
| Aufstieg/Abfallzeit (Art): | 40ns, 40ns | Betriebstemperatur: | -40°C | 125°C (TA) |
| Lieferanten-Gerät-Paket: | 48-QFN (7x7) | Gegenwärtig - Höchstleistung (Quelle, Wanne): | 1A, 2A |
Produkt-Beschreibung
RAA2270634GNP#MA0 Halbbrücken-Gate-Treiber-IC, nicht invertierend, 48-QFN (7 x 7)
DREIPHASIGER 60-V-MOTORTREIBER, 7X
MerkmaleRAA2270634GNP#MA0
▪ Großer VIN-Bereich: 4,5 V bis 60 V (max. 65 V abs.)
▪ Schaltfrequenzbereich bis 200kHz
▪ 3-Phasen-Antrieb für BLDC-Anwendung
• Spitzenstrom von 1 A/2 A Quelle/Senke mit
programmierbare Antriebsstärke
• Unterstützt 8 einstellbare Antriebsstärkestufen
über Hardware-Schnittstelle und 16 einstellbar
Stufen der Antriebsstärke über SPI-Schnittstelle
▪ Adaptive und einstellbare Totzeit
▪ Vollständig integrierte Stromversorgungsarchitektur
• Zwei VCC-LDOs ermöglichen einen niedrigen IQ im Schlafmodus
• 500-mA-Buck-Boost-Schaltregler
erzeugt Antriebsspannung (5V bis 15V einstellbar)
• 200 mA einstellbarer Ausgangs-LDO für MCU-Versorgungen
▪ Flexible Konfiguration
• 3-Phasen-HI/LI-Modus und 3-Phasen-PWM-Modus
• Unterstützt Halbbrücken- und Vollbrückenkonfigurationen
▪ Drei Strommessverstärker
• Vier Stufen der Sense-Gain-Einstellung
• Unterstützt die DC-Offset-Kalibrierung beim Einschalten
und spontan
• Unterstützt sowohl bodenseitige Shunt-Sense als auch
Low-Side-MOSFET-rDS(ON)-Sense
▪ Gegen-EMF-Erkennung für sensorlosen BLDC-Betrieb
Spezifikationen vonRAA2270634GNP#MA0
|
TYP
|
BESCHREIBUNG
|
|---|---|
|
Kategorie
|
Integrierte Schaltkreise (ICs)
Energiemanagement (PMIC)
Gate-Treiber
|
|
Hersteller
|
Renesas Electronics America Inc
|
|
Serie
|
-
|
|
Produkt
|
RAA2270634GNP#MA0
|
|
Getriebene Konfiguration
|
Halbbrücke
|
|
Kanaltyp
|
3-Phasen
|
|
Anzahl der Fahrer
|
3
|
|
Tortyp
|
N-Kanal-MOSFET
|
|
Spannungsversorgung
|
4,5 V ~ 60 V
|
|
Logikspannung – VIL, VIH
|
-
|
|
Strom – Spitzenausgang (Quelle, Senke)
|
1A, 2A
|
|
Eingabetyp
|
Nicht invertiert
|
|
Anstiegs-/Abfallzeit (Typ)
|
40ns, 40ns
|
|
Betriebstemperatur
|
-40°C ~ 125°C (TA)
|
|
Befestigungsart
|
Oberflächenmontage
|
|
Paket/Koffer
|
48-WFQFN freiliegendes Pad
|
|
Gerätepaket des Lieferanten
|
48-QFN (7x7)
|
|
Basisproduktnummer
|
RAA2270634
|
Anwendungen vonRAA2270634GNP#MA0
▪ Elektrowerkzeuge, Ventilatoren, Pumpen, E-Bikes
▪ Industrielle Automatisierung, Robotik, Drohnen
Umwelt- und Exportklassifizierungen
| ATTRIBUT | BESCHREIBUNG |
|---|---|
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeitsniveau (MSL) | 3 (168 Stunden) |
| REACH-Status | REACH Unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
