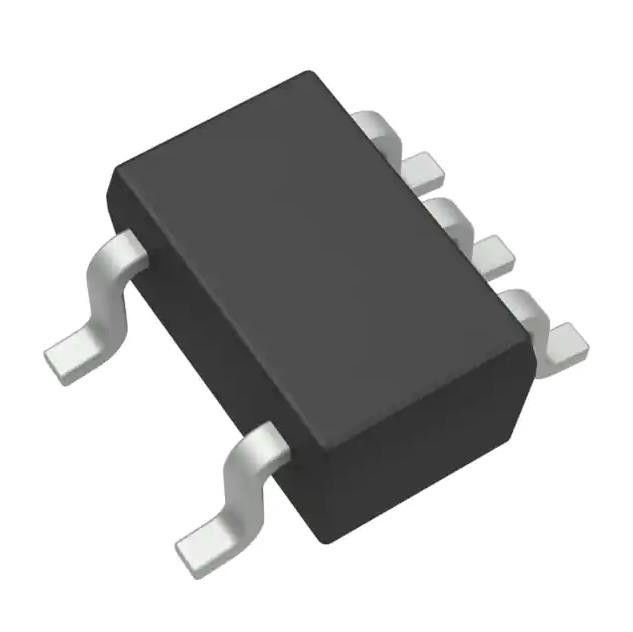

1P1G125QDCKRG4Q1 1 Element 1 Bit pro Element 3-Status-Ausgang SC-70-5
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | Original |
| Zertifizierung: | Original |
| Modellnummer: | 1P1G125QDCKRG4Q1 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Teilnummer: | 1P1G125QDCKRG4Q1 | Ertrag-Art: | 3-Zustand |
|---|---|---|---|
| Gegenwärtig - Ertrag hoch, niedrig: | 24mA, 24mA | Spannung - Versorgung: | 1,65 V ~ 5,5 V |
| Betriebstemperatur: | -40°C | 125°C (TA) | Zahl von Elementen: | 1 |
Produkt-Beschreibung
1P1G125QDCKRG4Q1 1 Element 1 Bit pro Element 3-Status-Ausgang SC-70-5
Puffer, nicht invertierend, 1 Element, 1 Bit pro Element, 3-Zustands-Ausgang SC-70-5
Merkmale1P1G125QDCKRG4Q1
• AEC-Q100-qualifiziert mit den folgenden Ergebnissen:
– Gerätetemperaturklasse 1: –40 °C bis +125 °C
Umgebungstemperaturbereich
– Geräte-Mensch-Körper-Modell (HBM) ESD
Klassifizierungsstufe 2
– Device Charged-Device Model (CDM) ESD
Klassifizierungsstufe C5
• Erhältlich im kleinen 1,45-mm2-Format
Paket (trocken) mit 0,5-mm-Raster
• Unterstützt 5-V-VCC-Betrieb
• Überspannungstolerante Eingänge akzeptieren
Spannungen bis 5,5 V
• Bietet eine Abwärtsübersetzung zu VCC
• Maximale tpd von 3,7 ns bei 3,3 V
• Geringer Stromverbrauch, 10 μA Max ICC
• ±24-mA-Ausgangsansteuerung bei 3,3 V
• Ioff unterstützt Live-Einfügung und teilweises Ausschalten
Modus und Rücklaufschutz
• Latch-up-Leistung übersteigt 100 mA
Gemäß JESD 78, Klasse II
Spezifikationen von1P1G125QDCKRG4Q1
|
Produkt
|
1P1G125QDCKRG4Q1
|
|
Logiktyp
|
Puffer, nicht invertierend
|
|
Anzahl der Elemente
|
1
|
|
Anzahl der Bits pro Element
|
1
|
|
Eingabetyp
|
-
|
|
Ausgabetyp
|
3-Staaten
|
|
Strom – Ausgang hoch, niedrig
|
24mA, 24mA
|
|
Spannungsversorgung
|
1,65 V ~ 5,5 V
|
|
Betriebstemperatur
|
-40°C ~ 125°C (TA)
|
|
Befestigungsart
|
Oberflächenmontage
|
|
Paket/Koffer
|
5-TSSOP, SC-70-5, SOT-353
|
|
Gerätepaket des Lieferanten
|
SC-70-5
|
|
Basisproduktnummer
|
1P1G125
|
Bereich (−10 ̊
Umwelt- und Exportklassifizierungen
was avck-
| ATTRIBUT | BESCHREIBUNG |
|---|---|
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeitsniveau (MSL) | 1 (Unbegrenzt) |
| REACH-Status | REACH Unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
Anwendungen von1P1G125QDCKRG4Q1
• Qualifiziert für Automobilanwendungen
• Erhöhen Sie die Stärke des digitalen Signalantriebs
• Redrive bis zu 100 MHz Rechtecksignale
• Aktivieren oder deaktivieren Sie ein digitales Signal mit hochohmigem Aus-Zustand
