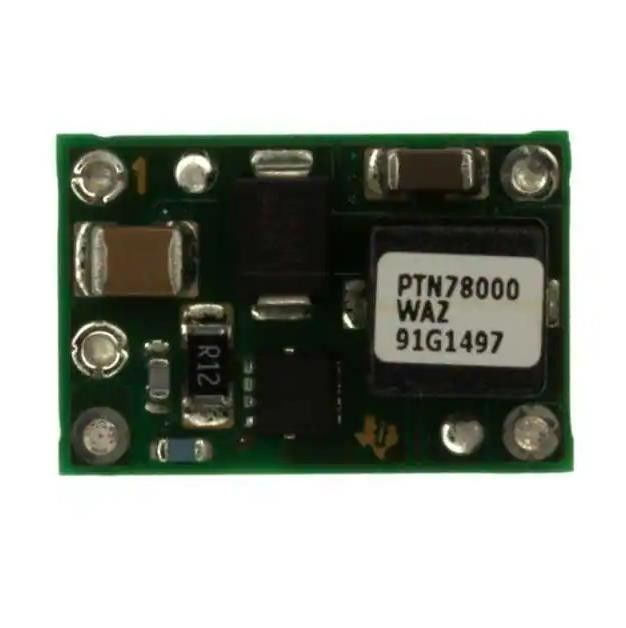

PTN78000WAZT Modul DC-Wandler 1 Ausgang 2,5 ~ 12,6 V 1,5 A 7 V – 36 V Eingang
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | Original |
| Zertifizierung: | Original |
| Modellnummer: | PTN78000WAZT |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Teilnummer: | PTN78000WAZT | Zahl von Ertrag: | 1 |
|---|---|---|---|
| Spannung - eingegeben (Minute): | 7V | Spannung - eingegeben (maximal): | 36V |
| Spannung - Ertrag: | 2,5 | 12.6V | Gegenwärtig - Ertrag (maximal): | 1.5A |
| Eigenschaften: | OCP, OTP, UVLO | Paket/Fall: | Modul 5-SMD |
Produkt-Beschreibung
PTN78000WAZT Modul DC-Wandler 1 Ausgang 2,5 ~ 12,6 V 1,5 A 7 V – 36 V Eingang
Nicht isoliertes PoL-Modul, DC-DC-Wandler, 1 Ausgang, 2,5–12,6 V, 1,5 A, 7 V–36 V Eingang
Der PTN78000 ist eine Serie hocheffizienter, abwärtsgerichteter integrierter Schaltregler (ISR), die die dritte Generation in der Weiterentwicklung der beliebten Produktserie 78ST100 darstellen.Bei neuen Designs sollte es anstelle der Single-In-Line-Pin-Produkte (SIP) der Serien 78ST100, PT78ST100, PT5100 und PT6100 in Betracht gezogen werden.Der PTN78000 ist kleiner und leichter als seine Vorgänger und weist entweder ähnliche oder verbesserte elektrische Leistungsmerkmale auf. Das gehäuselose, doppelseitige Gehäuse weist außerdem verbesserte thermische Eigenschaften auf und ist mit der Roadmap von TI für RoHS- und Bleifrei-Konformität kompatibel.
MerkmalePTN78000WAZT
1,5-A-Ausgangsstrom · Großer Eingangsspannungsbereich
(7V bis 36 V)/(15V bis 36 V)
Breite Ausgangsspannungseinstellung (2,5 V bis 12,6 V)/(11,85 V bis 22 V)
Hohe Effizienz (bis zu 95 %)
Ein/Aus-Sperrung
Unterspannungsverriegelung
Ausgangsstrombegrenzung
Abschaltung bei Übertemperatur
Betriebstemperatur: -40 °C bis 85 °C
Oberflächenmontagepaket verfügbar
Spezifikationen vonPTN78000WAZT
|
Hersteller
|
Texas Instruments
|
|
Produkt
|
PTN78000WAZT
|
|
Typ
|
Nicht isoliertes PoL-Modul
|
|
Anzahl der Ausgänge
|
1
|
|
Spannung – Eingang (Min.)
|
7V
|
|
Spannung – Eingang (max.)
|
36V
|
|
Spannung – Ausgang 1
|
2,5 ~ 12,6 V
|
|
Strom - Ausgang (Max)
|
1,5A
|
|
Anwendungen
|
ITE (kommerziell)
|
|
Merkmale
|
OCP, OTP, UVLO
|
|
Betriebstemperatur
|
-40°C ~ 85°C
|
|
Effizienz
|
91 %
|
|
Befestigungsart
|
Oberflächenmontage
|
|
Paket/Koffer
|
5-SMD-Modul
|
|
Größe / Dimension
|
0,75" L x 0,50" B x 0,36" H (19,1 mm x 12,7 mm x 9,1 mm)
|
Bereich (−10 ̊
Umwelt- und Exportklassifizierungen
was avck-
| ATTRIBUT | BESCHREIBUNG |
|---|---|
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeitsniveau (MSL) | 3 (168 Stunden) |
| REACH-Status | REACH betroffen |
| ECCN | EAR99 |
| HTSUS | 8504.40.9580 |
ANWENDUNGEN von PTN78000WAZT
HVAC-Systeme, Test und Messung, medizinische Instrumente, AC/DC-Adapter, Fahrzeuge, Marine und Avionik
