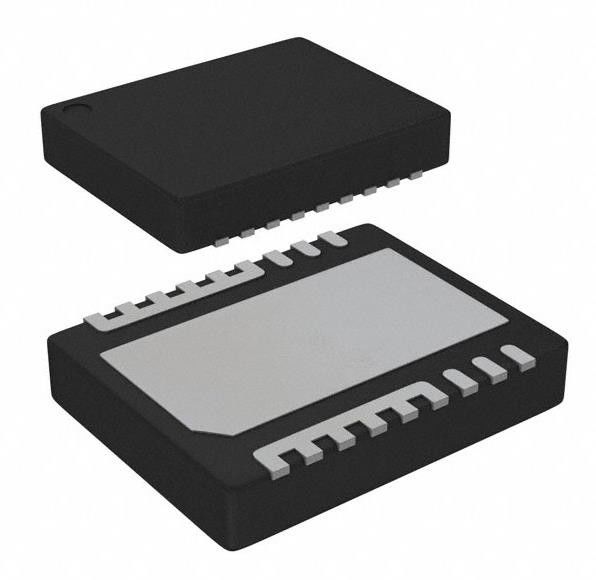

CSD97396Q4MT Halbbrücken-Treiber Synchronumwandler Leistung MOSFET 8-VSON
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | CSD97396Q4MT |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 1-3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000 |
|
Detailinformationen |
|||
| Strom - Ausgang / Kanal: | 30A | Gegenwärtig - Höchstleistung: | 65A |
|---|---|---|---|
| Spannung - Versorgung: | 4.5V ~ 5.5V | Spannung - Last: | 4,5 V ~ 24 V |
| Betriebstemperatur: | -40 °C bis 150 °C (TJ) | Eigenschaften: | Bootstrap-Schaltung, Diodenemulation |
Produkt-Beschreibung
CSD97396Q4MT Halbbrücken-Treiber Synchronumwandler Leistung MOSFET 8-VSON
Spezifikationen Die in Artikel 4 Absatz 1 Buchstabe b genannten Risikopositionen werden nicht berücksichtigt.
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Strommanagement (PMIC) | |
| Vollständige Halbbrückenfahrer | |
| Mfr | Texas Instruments |
| Reihe | NexFETTM |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Ausgabekonfiguration | Halbbrücke |
| Anwendungen | Synchrone Buck-Wandler |
| Schnittstelle | PWM |
| Art der Last | Induktiv |
| Technologie | Leistungs-MOSFET |
| Rds An (Typ) | - |
| Strom - Ausgang / Kanal | 30A |
| Strom - Spitzenleistung | 65A |
| Spannung - Versorgung | 4.5V ~ 5.5V |
| Spannung - Last | 4.5V ~ 24V |
| Betriebstemperatur | -40 °C bis 150 °C (TJ) |
| Eigenschaften | Bootstrap-Schaltung, Diodenemulation |
| Fehlersicherung | Durchschuss |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 8-PowerVFDFN |
| Lieferanten-Gerätepaket | Einheit für die Erfassung von Daten und Datenverarbeitung |
| Basisproduktnummer | Zentralbank |
Merkmale derDie in Artikel 4 Absatz 1 Buchstabe b genannten Risikopositionen werden nicht berücksichtigt.
* Über 93% Systemwirksamkeit bei 15 A
* Maximaler Nennstrom 30 A, Spitzenstrom 65 A
* Hochfrequenzbetrieb (bis zu 2 MHz)
* Hohe Dichte - Son 3,5 mm x 4,5 mm Fußabdruck
* Ultra-niedrige Induktivität
* Systemoptimierte PCB-Footprint
* Ultra-Niedrigruhigkeit (ULQ) Strommodus
* 3,3 V und 5 V PWM-Signal kompatibel
* Diodenemulation mit FCCM
* Eingangsspannungen bis 24 V
* PWM-Eingang in drei Zuständen
* Integrierte Bootstrap-Diode
* Schussdurchschutz
* RoHS-konform - bleifreie Endplattierung
* Halogenfrei
AnwendungenDie in Artikel 4 Absatz 1 Buchstabe b genannten Risikopositionen werden nicht berücksichtigt.
* Ultrabook/Notebook Gleichspannung/Gleichspannungskonverter
* Mehrphasige Vcore- und DDR-Lösungen
* Synchroner Ladepunkt in Netzwerk-Telekommunikations- und Computersystemen
