CD54HC299F3A IC Chip Shift Shift Register 1 Bit 20-CDIP des Element-8
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | CD54HC299F3A |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Logik-Art: | Inverter | Zahl von Stromkreisen: | 6 |
|---|---|---|---|
| Zahl von Input: | 6 | Eigenschaften Schmitt: | Abzug |
| Spannung - Versorgung: | 2V | 3.6V | Gegenwärtig - bewegungslos (maximal): | 1 µA |
| Gegenwärtig - Ertrag hoch, niedrig: | 24mA, 24mA | Eingangslogikpegel - Hoch: | 1.3V | 2V |
| Max. Laufzeitverzögerung bei V, Max. CL: | 6.2ns @ 3.3V, 50pF | Betriebstemperatur: | -55°C | 125°C |
| Markieren: | Chip CD54HC299F3A IC,IC Chip Shift Shift Register,1 Bit 20-CDIP des Element-8 |
||
Produkt-Beschreibung
Bit 20-CDIP Chip CD54HC299F3A IC Schiebeschiebedes register-1 des Element-8
HOCHGESCHWINDIGKEITScmos-LOGIK 8-Bit-UNIV
Spezifikationen von CD54HC299F3A
| ART | BESCHREIBUNG |
| Kategorie | Integrierte Schaltungen (IC) |
| Logik | |
| Schieberegister | |
| Mfr | Texas Instruments |
| Reihe | 54HC |
| Paket | Rohr |
| Produkt-Status | Aktiv |
| Logik-Art | Schieberegister |
| Ertrag-Art | Tristate |
| Zahl von Elementen | 1 |
| Zahl von Stückchen pro Element | 8 |
| Funktion | Universalität |
| Spannung - Versorgung | 2V | 6V |
| Betriebstemperatur | -55°C | 125°C (TA) |
| Befestigung der Art | Durch Loch |
| Paket/Fall | 20-CDIP (0,300", 7.62mm) |
| Lieferanten-Gerät-Paket | 20-CDIP |
Eigenschaften von CD54HC299F3A
• Abgedämpfter Input
• Vier Betriebsarten: Verschiebung link, Schieberecht, Last und Speicher
• Kann für N-Stückchen-Wortlängen kaskadiert werden
• I/O0 - Treibereigenschaften und Drei-Zustand des Bus-I/O7 für Bus orientierten Anwendungen
• Typisches fMAX = 50MHz bei VCC = 5V, CL = 15pF, TA = 25oC
• Fanout (über Temperaturspanne)
- Standardertrag…………… 10 LSTTL-Lasten
- Bustreiber Outputs…………. 15 LSTTL-Lasten
• Breiter Betriebstemperaturbereich… -55oC zu 125oC
• Ausgeglichene Laufzeitverzögerungs-und Übergangs-Zeiten
• Bedeutende Leistungsreduzierung verglichen mit LSTTL-Logik IC
• HC-Arten
- 2V zur Operation 6V
- Hohe Störsicherheit: NULL = 30%, NIH = 30% von VCC bei VCC = 5V
• HCT-Arten
- 4.5V zur Operation 5.5V
- Direktes LSTTL gab Logik-Kompatibilität ein,
VIL= 0.8V (maximal), VIH = 2V (Minute)
- CMOS gab Kompatibilität, IL-≤ 1µA an Vol., VOH ein

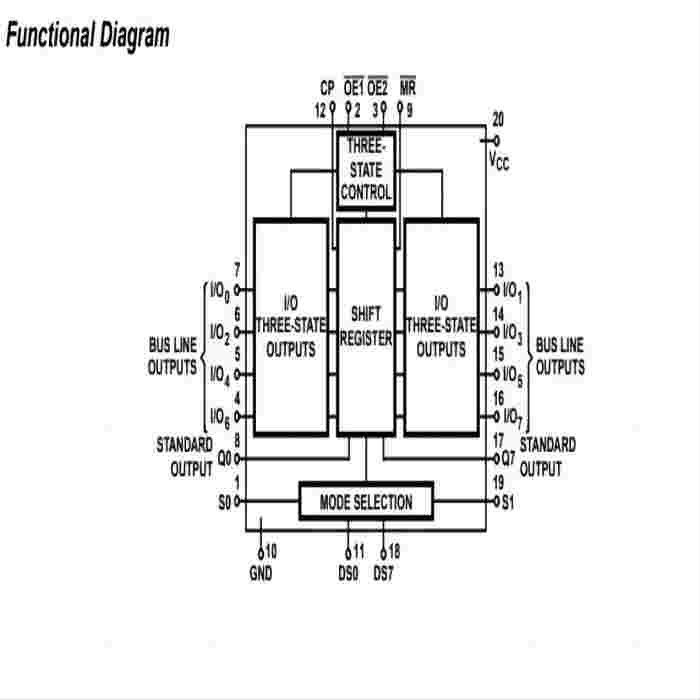

Beschreibungen von CD54HC299F3A
Die ‚HC259 und‘ die HCT299 sind 8-Bit-Verschiebung/Speicherregister mit Dreizustandsbusschnittstellenfähigkeit. Das Register hat vier
synchron-Betriebsmodi gesteuert durch den zwei ausgewählten Input wie in der ausgewählten (S0, S1) Tabelle des Modus gezeigt. Der Modus
ausgewählt, die Seriendaten (DS0, DS7) und die parallelen Daten (I/O0- I/O7) nur auf den niedrig-zu-en-hoh Übergang der Uhr reagieren
Impuls (CP). S0, S1 und Dateneingaben müssen stabile gegründete Zeit vor dem positiven Übergang der Uhr sein.
Klima- u. Export-Klassifikationen von CD54HC299F3A
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3 konform |
| Feuchtigkeits-Empfindlichkeits-Niveau (MSL) | Nicht anwendbar |
