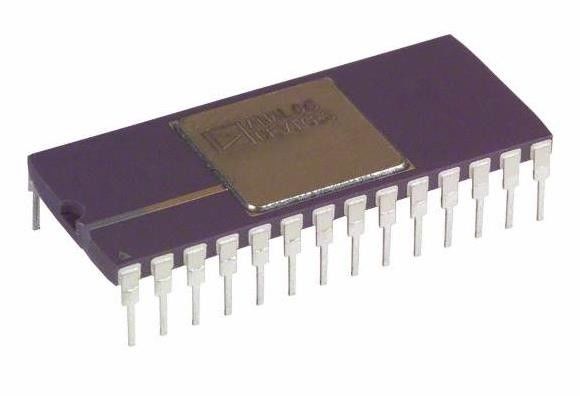

AD1674BD 12 Bit Analog-Digital-Wandler 1 Eingang 1 SAR 28-CDIP
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | AD1674BD |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 1-3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000 |
|
Detailinformationen |
|||
| Zahl von Stückchen: | 12 | Stichprobenquote (pro Sekunde): | 100K. |
|---|---|---|---|
| Anzahl der Eingaben: | 1 | Eingabetyp: | Unsymmetrisch |
| Datenoberfläche: | Parallel | Verhältnis - VERSENDEND UND BEHANDELND: ADC: | 1:01 |
| Zahl von A-/Dkonvertern: | 1 | Spannung - Versorgung, Entsprechung: | ±11,4 V ~ 16,5 V |
Produkt-Beschreibung
AD1674BD 12 Bit Analog-Digital-Wandler 1 Eingang 1 SAR 28-CDIP
Spezifikationen AD1674BD
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Datenerfassung | |
| Analog-Digital-Wandler (ADC) | |
| Mfr | Analog Devices Inc. |
| Reihe | - |
| Paket | Schlauch |
| Anzahl der Bits | 12 |
| Stichprobenquote (pro Sekunde) | 100k. |
| Anzahl der Eingaben | 1 |
| Eingabetyp | Einfach beendet |
| Datenoberfläche | Parallel |
| Ausstattung | S/H-ADC |
| Verhältnis - S/H:ADC | 1:01 |
| Anzahl der A/D-Wandler | 1 |
| Architektur | SAR |
| Referenztyp | Außen, Innen |
| Spannung - Versorgung, analog | ± 11,4 V bis 16,5 V |
| Spannung - Versorgung, digital | 5V |
| Eigenschaften | - |
| Betriebstemperatur | -40 °C bis 85 °C |
| Packung / Gehäuse | 28 CDIP (0,600", 15,24 mm) |
| Lieferanten-Gerätepaket | 28-CDIP |
| Typ der Montage | Durchs Loch |
| Basisproduktnummer | 1674 n. Chr. |
Merkmale des AD1674BD
* Vollständiges monolithisches 12-Bit 10 ms Probenahme-ADC
* An Bord befindlicher Proben- und Halteverstärker
* Industriestandard Pinout
* 8- und 16-Bit-Mikroprozessor-Schnittstelle
* AC und DC spezifiziert und getestet
* Einpolare und bipolare Eingänge
* 65 V, 610 V, 0 V10 V, 0 V20 V Eingangsbereiche
* Handels-, Industrie- und militärische Temperaturbereiche
* MIL-STD-883 und SMD-konforme Versionen verfügbar
Anwendung von AD1674BD
* Der AD1674 ist ein vollständiger, mehrzweckfähiger, 12-Bit-Analog-Digital-Wandler, bestehend aus einem benutzertransparenten eingebauten Sample-and-Hold-Verstärker (SHA), 10 Volt Referenz,mit einer Leistung von mehr als 50 W und.
* Der AD1674 ist mit den Industriestandards AD574A und AD674A kompatibel, verfügt aber über eine Probenahmefunktion und bietet gleichzeitig eine schnellere Umrechnungsrate.Die On-Chip-SHA hat eine breite Eingabebandbreite, die eine 12-Bit-Genauigkeit über die volle Nyquist-Bandbreite des Konverters unterstützt.
