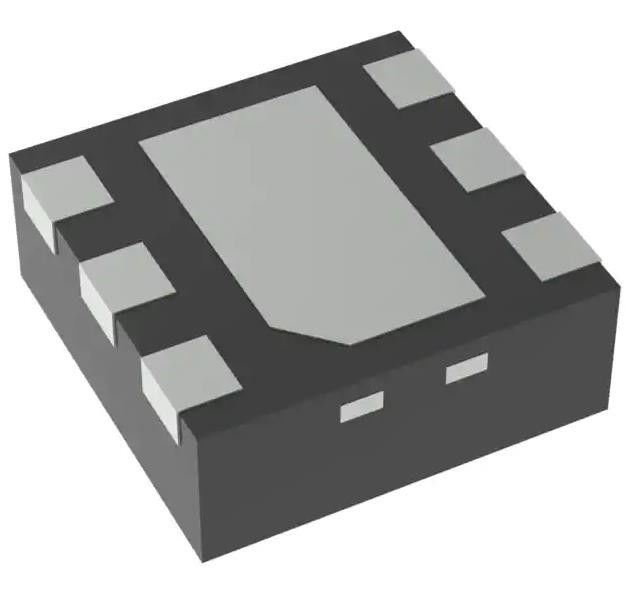

LP5912Q3.0DRVTQ1 Linear Spannungsregler IC Positiv fest 1 Ausgang 500mA
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | LP5912Q3.0DRVTQ |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 1-3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000 |
|
Detailinformationen |
|||
| Zahl der Regulierungsbehörden: | 1 | Spannung - Eingang (maximal): | 6.5V |
|---|---|---|---|
| Spannung - Ausgang (Min/Fest): | 3V | Spannungsausfall (maximal): | 0.25V @ 500mA |
| Strom - Ausgang: | 500 mA | Strom - Stillstand (Iq): | µA 55 |
| Strom - Versorgung (maximal): | µA 600 | PSRR: | 80dB | 40dB (100Hz | 100kHz) |
Produkt-Beschreibung
LP5912Q3.0DRVTQ1 Linear Spannungsregler IC Positiv fest 1 Ausgang 500mA
Spezifikationen LP5912Q3.0DRVTQ
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Strommanagement (PMIC) | |
| Spannungsregler - linear | |
| Mfr | Texas Instruments |
| Reihe | Automobilindustrie, AEC-Q100 |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Ausgabekonfiguration | Positiv |
| Ausgabeart | Festgestellt |
| Zahl der Regulierungsbehörden | 1 |
| Spannung - Eingang (maximal) | 6.5V |
| Spannung - Ausgang (Min/Fest) | 3V |
| Spannung - Ausgang (maximal) | - |
| Spannungsausfall (maximal) | 0.25V @ 500mA |
| Strom - Ausgang | 500 mA |
| Strom - Stillstand (Iq) | 55 μA |
| Strom - Versorgung (maximal) | 600 μA |
| PSRR | 80 dB ~ 40 dB (100 Hz ~ 100 kHz) |
| Steuerungsmerkmale | Ermöglichen, gut schalten, sanfter starten |
| Schutzmerkmale | Übertemperatur, umgekehrte Polarität, Kurzschluss |
| Betriebstemperatur | -40 °C bis 125 °C (TJ) |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 6-WDFN-Ausgesetztes Pad |
| Lieferanten-Gerätepaket | 6-WSON (2x2) |
| Basisproduktnummer | LP5912 |
Eigenschaften von LP5912Q3.0DRVTQ1
• für Anwendungen in der Automobilindustrie geeignet
• AEC Q100-Qualifiziert mit folgenden Ergebnissen
️ Gerätetemperaturstufe 1: Umgebungstemperaturbereich von ¥40°C bis +125°C
Einrichtung HBM-Klassifizierung Stufe 2
¢ CDM-Klassifizierungsstufe C6 für Geräte
• Eingangsspannungsbereich: 1,6 V bis 6,5 V
• Ausgangsspannungsbereich: 0,8 V bis 5,5 V
• Ausgangsstrom bis 500 mA
• Geräusche mit niedriger Ausgangsspannung: 12 μVRMS
• PSRR bei 1 kHz: 75 dB Typisch
• Toleranz der Ausgangsspannung (VOUT ≥ 3,3 V): ±2%
• Niedriger IQ (Aktiviert, ohne Belastung): 30 μA typisch
• Niedriges Ausfallvolumen (VOUT ≥ 3,3 V): 95 mV Typisch bei 500 mA-Last
• Stabil mit Keramik-Eingangs- und Ausgangskondensatoren von 1 μF
• Schutz vor Wärmeüberlastung und Kurzschluss
• Umkehrstromschutz
• Kein Noise Bypass Kondensator erforderlich
• Ausgang automatische Entladung für schnelle Umdrehung
• Leistungsstarke Leistung mit einer typischen Verzögerung von 140 μs
• Interner Soft-Start zur Begrenzung des Stroms
• Betriebstemperaturbereich der Knotenpunkte von ¥40°C bis +125°C
Anwendungen von LP5912Q3.0DRVTQ1
• Info-Entertainment für den Automobilbereich
• Telematik-Systeme
• ADAS-Kameras und Radar
• Navigationssysteme
