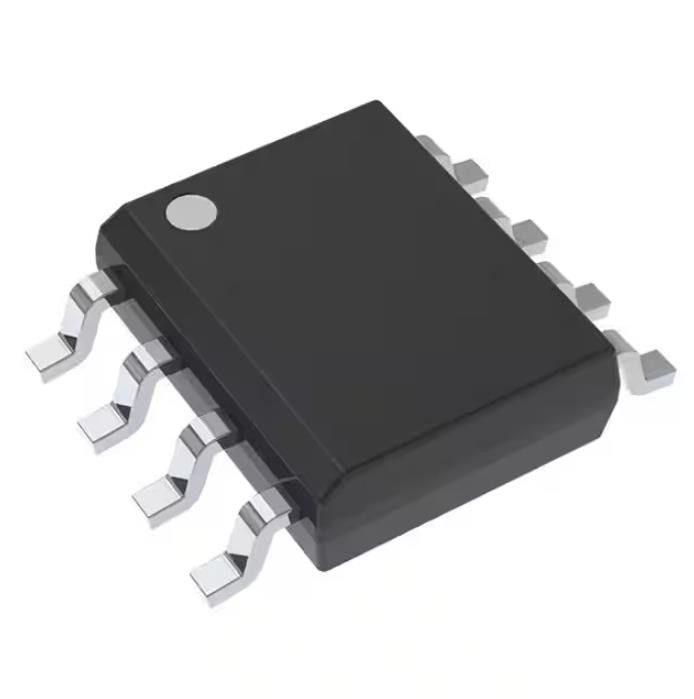

5V 50MA 8SOIC IC Reg Linear Chip LM2936MX-5.0 NOPB Integrierte Schaltkreise
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | LM2936MX-5.0/NOPB |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Spannungs-Austritt (maximal): | 0.4V @ 50mA | Gegenwärtig - Ertrag: | 50mA |
|---|---|---|---|
| Gegenwärtig - bewegungslos (IQ): | µA 9 | Gegenwärtig - Versorgung (maximal): | 2,5 MA |
| PSRR: | 60dB (120Hz) | Befestigung der Art: | Oberflächenberg |
| Schutz-Eigenschaften: | Über Temperatur Rückpolarität, Kurzschluss | Betriebstemperatur: | -40°C | 125°C (TJ) |
| Markieren: | LM2936MX-5.0 NOPB,5V 50MA 8SOIC IC Reg Linear,5V 50MA 8SOIC Linear Chip |
||
Produkt-Beschreibung
LM2936MX-5.0/NOPB Allzweckrelais Ic Reg Linear 5v 50ma 8soic
Linearer Spannungsregler-IC, positiv, fest, 1 Ausgang, 50 mA, 8-SOIC
Spezifikationen vonLM2936MX-5.0/NOPB
| TYP | BESCHREIBUNG |
| Kategorie | Integrierte Schaltkreise (ICs) |
| Energiemanagement (PMIC) | |
| Spannungsregler – linear | |
| Hersteller | Texas Instruments |
| Serie | - |
| Paket | Tape & Reel (TR) |
| Schnittband (CT) | |
| Digi-Reel® | |
| Produktstatus | Aktiv |
| Ausgabekonfiguration | Positiv |
| Ausgabetyp | Fest |
| Anzahl der Regulierungsbehörden | 1 |
| Spannung – Eingang (max.) | 40V |
| Spannung – Ausgang (Min./Fest) | 5V |
| Spannung – Ausgang (max.) | - |
| Spannungsabfall (max.) | 0,4 V bei 50 mA |
| Aktueller Output | 50mA |
| Strom – Ruhezustand (Iq) | 9 µA |
| Strom – Versorgung (max.) | 2,5mA |
| PSRR | 60 dB (120 Hz) |
| Steuerfunktionen | - |
| Schutzfunktionen | Übertemperatur, Verpolung, Kurzschluss |
| Betriebstemperatur | -40°C ~ 125°C (TJ) |
| Befestigungsart | Oberflächenmontage |
| Paket/Koffer | 8-SOIC (0,154", 3,90 mm Breite) |
| Gerätepaket des Lieferanten | 8-SOIC |
| Basisproduktnummer | LM2936 |
MerkmaleLM2936MX-5.0/NOPB
• LM2936 Betriebs-VIN-Bereich von 5,5 V bis 40 V
• LM2936HV Betriebs-VIN-Bereich von 5,5 V bis 60 V
• Extrem niedriger Ruhestrom (IQ ≤ 15 μA für IOUT = 100 μA)
• Feste 3 V, 3,3 V oder 5 V mit 50-mA-Ausgang
• ±2 % anfängliche Ausgabetoleranz
• ±3 % Ausgangstoleranz über Leitung, Last und Temperatur
• Dropout-Spannung: Typischerweise 200 mV bei IOUT = 50 mA
• –24-V-Eingangsspannungsschutz
• –50-V-Eingangstransientenschutz
• Interne Kurzschlussstrombegrenzung
• Interner thermischer Abschaltschutz
• Shutdown-Pin im LM2936BM-Gehäuse verfügbar
Anwendungen vonLM2936MX-5.0/NOPB
• Automobil
• Industrielle Steuerungen
• Lastpunkt
Umwelt- und Exportklassifizierungen vonLM2936MX-5.0/NOPB
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeitsniveau (MSL) | 1 (Unbegrenzt) |
| REACH-Status | REACH Unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
