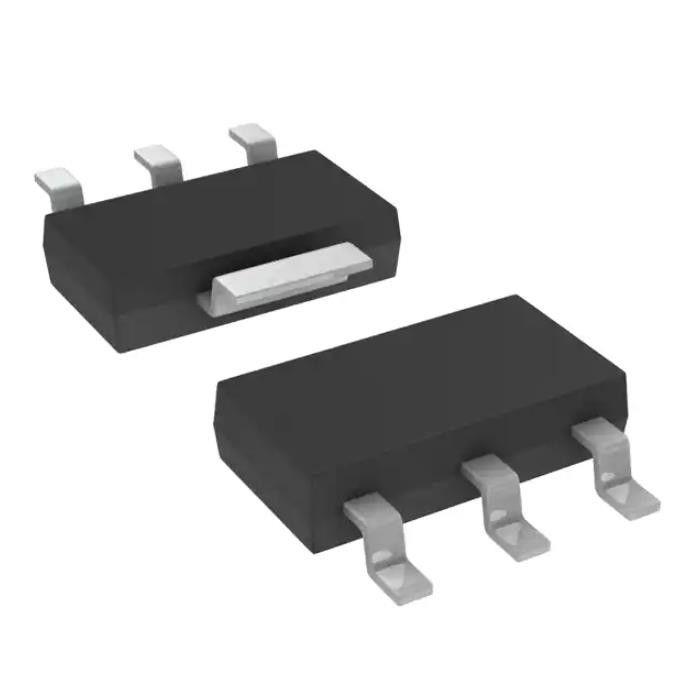

lineare integrierte Schaltungen LD1117AS33TR IC Reg Linear 3.3V 1A SOT223
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | LD1117AS33TR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Produkt-Status: | Aktiv | Ausgangskonfiguration: | Positiv |
|---|---|---|---|
| Ertrag-Art: | Geregelt | Zahl von Reglern: | 1 |
| Spannung - eingegeben (maximal): | 15V | Spannung - Ertrag (Minute/geregelt): | 3.3V |
| Spannungs-Austritt (maximal): | 1.3V @ 1A | Gegenwärtig - Ertrag: | 1A |
| Markieren: | Lineare integrierte Schaltungen SOT223,lineare integrierte Schaltungen 3.3V 1A,LD1117AS33TR IC Reg Linear |
||
Produkt-Beschreibung
LD1117AS33TR-universeller Zweck legt IC Reg Linear 3.3v 1a Sot223 neu
Lineares Spannungs-Regler IC-Positiv reparierte 1 Ertrag 1A SOT-223
Spezifikationen von LD1117AS33TR
| ART | BESCHREIBUNG |
| Kategorie | Integrierte Schaltungen (IC) |
| Energie-Management (PMIC) | |
| Spannungs-Regler - linear | |
| Mfr | STMicroelectronics |
| Reihe | - |
| Paket | Band u. Spule (TR) |
| Schneiden Sie Band (CT) | |
| Digi-Reel® | |
| Produkt-Status | Aktiv |
| Ausgangskonfiguration | Positiv |
| Ertrag-Art | Geregelt |
| Zahl von Reglern | 1 |
| Spannung - eingegeben (maximal) | 15V |
| Spannung - Ertrag (Minute/geregelt) | 3.3V |
| Spannung - Ertrag (maximal) | - |
| Spannungs-Austritt (maximal) | 1.3V @ 1A |
| Gegenwärtig - Ertrag | 1A |
| Gegenwärtig - bewegungslos (IQ) | 10 MA |
| PSRR | 75dB (120Hz) |
| Steuereigenschaften | - |
| Schutz-Eigenschaften | Über Strom über Temperatur |
| Betriebstemperatur | 0°C | 125°C |
| Befestigung der Art | Oberflächenberg |
| Paket/Fall | TO-261-4, TO-261AA |
| Lieferanten-Gerät-Paket | SOT-223 |
| Niedrige Produkt-Zahl | LD1117 |
Eigenschaften von LD1117AS33TR
• Niedrige Abschaltspannung:
– 1,15 v-Art. @ IOUT = 1 A, °C 25
• niedriger Ruhestrom:
– 5 MA Art. @ °C 25
• Ausgangsstrom bis 1 A
• Örtlich festgelegte Ausgangsspannung von:
– 1,2 V, 1,8 V, 3,3 V
• Justierbare Versionsverfügbarkeit (VREF = V) 1,25
• Interne gegenwärtige und thermische Grenze
• ΜF nur 10 für Stabilität
Anwendung von LD1117AS33TR
Das justierbare LD1117A hat eine thermische stabilisierte ± 0,012 V Referenzspannung 1,25 zwischen den HERAUS- und Justage-Stiften. IADJ ist 60 µA Art. (120 µA Maximum) und ΔIADJ ist 1 µA Art. (5 µA Maximum). R1 ist normalerweise zu 120 Ω örtlich festgelegt. Vom Abbildung 6 wird das folgende erreicht: VOUT = VREF + R2 (IADJ + IR1) = VREF + R2 (IADJ +VREF /R1) = VREF (1 + R2/R1) + R2 x IADJ. In den normalen Anwendungen ist der Wert R2 im Bereich von einigen kΩ, also kann das Produkt R2 x IADJ nicht in der VOUT-Berechnung betrachtet werden; der oben genannte Ausdruck wird dann: VOUT = VREF (1 + R2/R1). Um eine bessere Lastsregelung zu haben ist es wichtig eine gute Kelvin-Verbindung von Widerständen R1 und R2 zu verwirklichen. Insbesondere muss die Verbindung R1 zu den HERAUS- und Justage-Stiften verwirklichtes sehr nahes sein, während die R2 Erdleitung nahe so möglichem so gesetzt werden muss zum negativen Lastsstift. Kräuselungsablehnung kann durch die Einführung eines 10 µF Elektrolytkondensators verbessert werden, der parallel zum Widerstand R2 gesetzt wird (siehe Tabelle 8).
Klima- u. Export-Klassifikationen von LD1117AS33TR
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3 konform |
| Feuchtigkeits-Empfindlichkeits-Niveau (MSL) | 1 (unbegrenzt) |
| REICHWEITE Status | ERREICHEN Sie unberührtes |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
