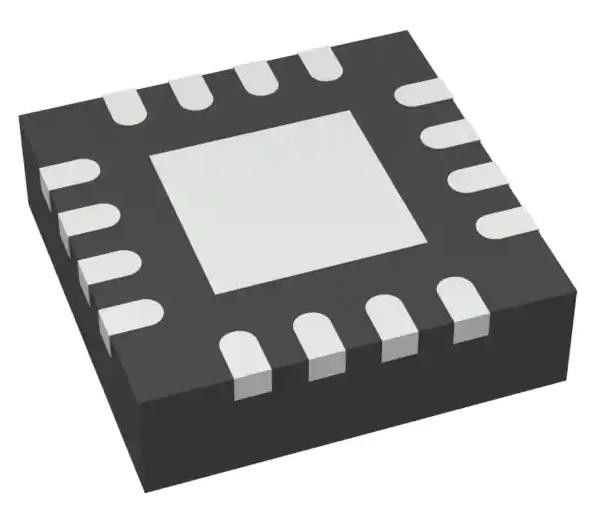

DAC80508MRTET 16-Bit-Digital-Analog-Wandler 8 16-WQFN (3x3)
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | DAC80508MRTET |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 1-3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000 |
|
Detailinformationen |
|||
| Zahl von Stückchen: | 16 | Zahl von D-/Akonvertern: | 8 |
|---|---|---|---|
| Erholungszeit: | 5µs (Art) | Spannung - Versorgung, Entsprechung: | 2.7V ~ 5.5V |
| Spannung - Versorgung, Digital: | 1.7V ~ 5.5V | INL/DNL (LSB): | ±0.5, ±0.5 |
Produkt-Beschreibung
DAC80508MRTET 16-Bit-Digital-Analog-Wandler 8 16-WQFN (3x3)
Spezifikationen DAC80508MRTET
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Datenerfassung | |
| Digitale-Analog-Wandler (DAC) | |
| Mfr | Texas Instruments |
| Reihe | - |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Anzahl der Bits | 16 |
| Anzahl der D/A-Wandler | 8 |
| Zeit der Abrechnung | 5 μs (Typ) |
| Ausgabeart | Spannung - Puffer |
| Differenzielle Ausgabe | - Nein. |
| Datenoberfläche | SPI |
| Referenztyp | Außen, Innen |
| Spannung - Versorgung, analog | 2.7V ~ 5.5V |
| Spannung - Versorgung, digital | 1.7V ~ 5.5V |
| INL/DNL (LSB) | ±0.5, ±0.5 |
| Architektur | R-2R |
| Betriebstemperatur | -40 °C bis 125 °C |
| Packung / Gehäuse | 16-WFQFN-Ausgesetztes Pad |
| Lieferanten-Gerätepaket | 16-WQFN (3x3) |
| Typ der Montage | Oberflächenbefestigung |
| Basisproduktnummer | DAC80508 |
Eigenschaften des DAC80508MRTET
• Leistung
¢ INL: ±1 LSB Maximal bei 16-Bit-Auflösung
¢ TUE: ±0,1% der FSR-Mehrzahl
• Integrierte 2,5-Volt-Präzisions-Innenreferenz
¢ Anfangsgenauigkeit: ±5 mV Maximum
¢ Niedrige Drift: 2 ppm/°C Typisch, DAC80508
• Hohe Antriebskapazität: 20 mA mit 0,5 V von Versorgungsleitungen
• Flexible Ausgabekonfiguration
Nutzerwählbarer Gewinn: 2, 1 oder 1⁄2
¢ Zurücksetzen auf Null-Skala oder mittlere Skala
️ Klarer Ausgangsfunktion: DACx0508C
• Weite Reichweite
Energieversorgung: 2,7 V bis 5,5 V
Temperaturbereich: von 40 °C bis 125 °C
• 50 MHz SPI-kompatible serielle Schnittstelle
¥ 1,7 V bis 5,5 V Betrieb
• Niedrige Leistung: 0,6 mA/Kanal bei 5,5 V
• Kleine Pakete:
️ 3 mm × 3 mm, 16-Pin WQFN
️ 2,4 mm x 2,4 mm, 16-Pin-DSBGA
Anwendungen von DAC80508MRTET
• Optische Netzwerke
• Drahtlose Infrastruktur
• Industrieautomation
• Datenerfassungssysteme
