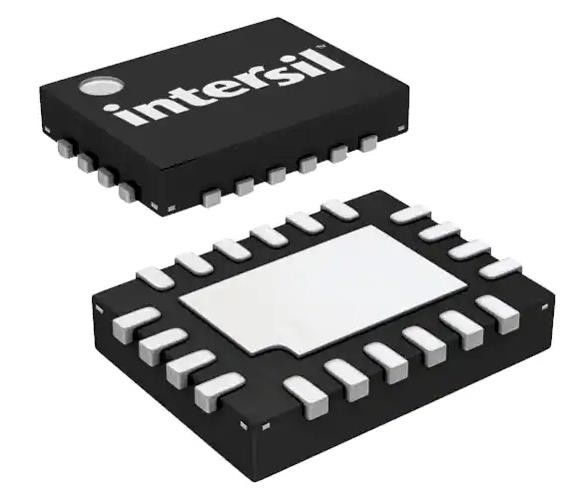

ISL97671AIRZ-TK LED-Treiber IC 6 Ausgangsregler Step-Up PWM Dimming 50mA
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | ISL97671AIRZ-TK |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 1-3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000 |
|
Detailinformationen |
|||
| Anzahl der Ausgänge: | 6 | Spannung - Versorgung (Min): | 4.5V |
|---|---|---|---|
| Spannung - Versorgung (maximal): | 26.5V | Spannung - Ausgang: | 45 V |
| Strom - Ausgang / Kanal: | 50 mA | Häufigkeit: | 600 kHz, 1,14 MHz |
| Betriebstemperatur: | -40 °C bis 85 °C (TA) | Anwendungen: | Hintergrundbeleuchtung |
Produkt-Beschreibung
ISL97671AIRZ-TK LED-Treiber IC 6 Ausgangsregler Step-Up PWM Dimming 50mA
Spezifikationen ISL97671AIRZ-TK
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Strommanagement (PMIC) | |
| LED-Treiber | |
| Mfr | Renesas Electronics America Inc. ist eine Firma, die |
| Reihe | - |
| Paket | Band und Rolle (TR) |
| Typ | Gleichspannungsgleichspannungsregler |
| Topologie | Steigerung (Boost) |
| Interner Schalter | - Ja, das ist es. |
| Anzahl der Ausgänge | 6 |
| Spannung - Versorgung (Min) | 4.5V |
| Spannung - Versorgung (maximal) | 26.5V |
| Spannung - Ausgang | 45 V |
| Strom - Ausgang / Kanal | 50 mA |
| Häufigkeit | 600 kHz, 1,14 MHz |
| Verdunkelung | PWM |
| Anwendungen | Hintergrundbeleuchtung |
| Betriebstemperatur | -40 °C bis 85 °C (TA) |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 20-VFQFN Exposed Pad |
| Lieferanten-Gerätepaket | Einheit für die Berechnung der Nennwerte |
| Basisproduktnummer | ISL97671 |
Merkmale derISL97671AIRZ-TK
• 6 x 50 mA Kanäle
• 4,5 V bis 26,5 V Eingang mit maximaler Leistung von 45 V
• 3V (siehe Abbildung 38 auf Seite 26) bis 21V bei maximal 26,5V Leistung
• PWM-Dimmung mit Phaseverschiebungssteuerung
• SMBus/I2C-gesteuerte PWM- oder Gleichspannungsdämpfung
• Direkte PWM-Dimmung
• PWM-Dimm-Linearität
- PWM-Dimmung mit verstellbarer Dimmfrequenz und linearem Arbeitszyklus von 0,4% bis 100% < 30 kHz
- Direktes PWM-Dimmungszyklus linear von 0,007% bis 100% bei 200 Hz
• Stromgleichstellung ±0,7%
• 600 kHz/1,2 MHz wählbare Schaltfrequenz
• Dynamische Steuerung des Kopfraums
• Fehlersicherung
- String-Open/Short-Circuit, OVP, OTP und optionale Ausgangs-Kurzschlussfehlschutz
• 20 Ld 4mmx3mm QFN Packung
Einführung vonISL97671AIRZ-TK
• Tablet-PC- bis Notebook-Displays mit LED-Hintergrundbeleuchtung
• LCD-Monitor mit LED-Hintergrundbeleuchtung
• Feldsequentielle RGB-LED-Hintergrundbeleuchtung
