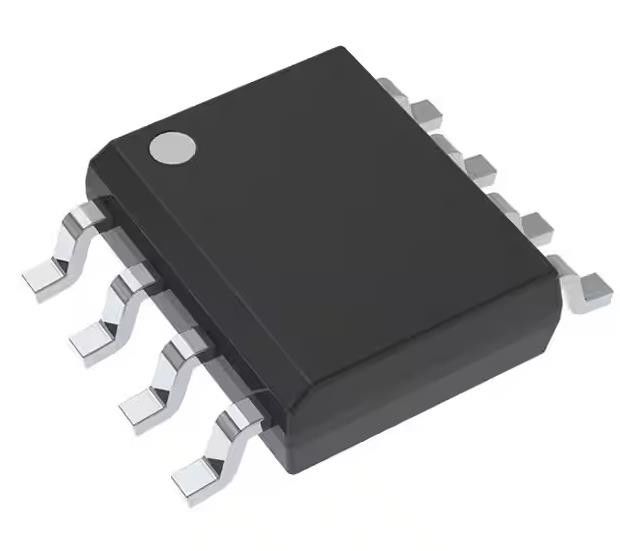

SN65HVD1782QDRQ1 1/1 Transceiver Hälfte RS422, RS485 8-SOIC 3.3V ~ 5V
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | SN65HVD1782QDRQ1 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 1-3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000 |
|
Detailinformationen |
|||
| Protokoll: | RS422 und RS485 | Anzahl der Fahrer/Empfänger: | Die Bibel, 1/15 |
|---|---|---|---|
| Zweifachhaus: | Die Hälfte | Empfänger-Hysterese: | 50 Millivolt |
| Datenrate: | 10Mbps | Spannung - Versorgung: | 3.3V ~ 5V |
| Betriebstemperatur: | -40 °C bis 125 °C | Packung / Gehäuse: | 8-SOIC (0,154", 3,90 mm Breite) |
Produkt-Beschreibung
SN65HVD1782QDRQ1 1/1 Transceiver Hälfte RS422, RS485 8-SOIC 3.3V ~ 5V
Spezifikationen Die Angabe der Größenordnung ist in Anhang I der Verordnung (EG) Nr. 396/2005 zu finden.
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Schnittstelle | |
| Fahrer, Empfänger und Empfänger | |
| Mfr | Texas Instruments |
| Reihe | Automobilindustrie, AEC-Q100 |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Digi-Reel® | |
| Typ | Empfänger |
| Protokoll | RS422 und RS485 |
| Anzahl der Fahrer/Empfänger | Die Bibel, 1/15 |
| Zweifachhaus | Die Hälfte |
| Rezeptorhysterese | 50 mV |
| Datenrate | 10 Mbps |
| Spannung - Versorgung | 3.3V ~ 5V |
| Betriebstemperatur | -40 °C bis 125 °C |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 8-SOIC (0,154", 3,90 mm Breite) |
| Lieferanten-Gerätepaket | 8-SOIC |
| Basisproduktnummer | 65HVD1782 |
Merkmale derDie Angabe der Größenordnung ist in Anhang I der Verordnung (EG) Nr. 396/2005 zu finden.
• für Anwendungen in der Automobilindustrie geeignet
• AEC-Q100 Qualifiziert mit folgenden Ergebnissen
️ Gerätetemperatur Stufe 1:
Umgebungstemperaturbereich von 40°C bis 125°C
HBM ESD-Klassifizierungsstufe H2
¢ ESG-Klassifizierungsstufe C3B für Geräte
• Schutz gegen Bus-Pin-Fehler:
Die Anzeige ist in der Angabe "HVD1780-Q1", "HVD1781-Q1" zu finden.
Die in Absatz 1 genannten Anforderungen gelten für die Berechnung von HVDC-Systemen.
• Betrieb mit 3,3 V bis 5 V Versorgungsbereich
• ±16-kV HBM-Schutz an Bus-Pins
• Reduzierte Einheitslast bis zu 320 Knoten
• Ausfallsicherer Empfänger für den offenen, Kurzschluss- und Leerlauf
• Niedriger Stromverbrauch
️ Niedriger Standby-Versorgungsstrom, maximal 1 μA
¢ ICC 4-mA Ruhe während des Betriebs
• Pin-kompatibel mit der Industriestandard SN75176
• Signalraten von 115 kbps, 1 Mbps und bis zu 10 Mbps
Einführung vonDie Angabe der Größenordnung ist in Anhang I der Verordnung (EG) Nr. 396/2005 zu finden.
Datenverbindungen für die Automobilindustrie
