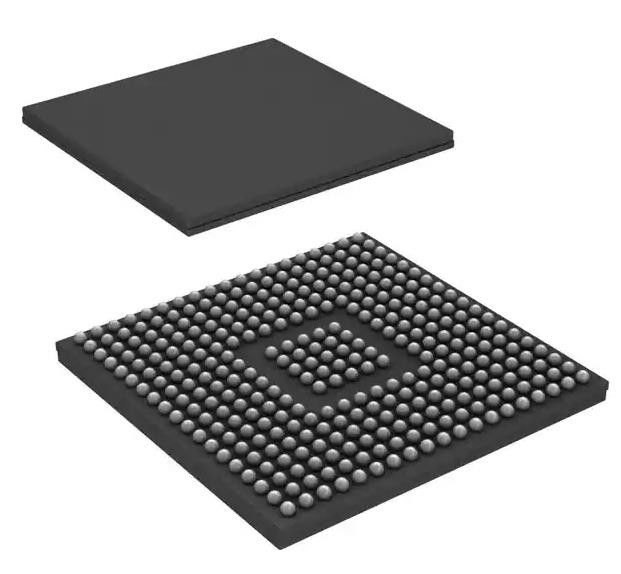

TMS320F28377DZWTQ C28x Mikrocontroller für die funktionelle Sicherheit von Fahrzeugen IC 32 Bit
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | TMS320F28377DZWTQ |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 1-3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000 |
|
Detailinformationen |
|||
| Kernprozessor: | C28x | Kerngröße: | 32-Bit--Dual Core |
|---|---|---|---|
| Geschwindigkeit: | 200 MHz | Verbindungsfähigkeit: | CANbus, EBI/EMI, i-² C, McBSP, SCI, SPI, herauf, UART/USART, USB |
| Anzahl der E/Ausgänge: | 169 | Programmspeichergröße: | 1MB (512K x 16) |
| RAM-Größe: | 102K x 16 | Spannung - Versorgung (Vcc/Vdd): | 1.14V | 3.47V |
| Markieren: | 32-Bit-Mikroregler IC,Mikrocontroller für die funktionelle Sicherheit im Automobilbereich,TMS320F28377DZWTQ |
||
Produkt-Beschreibung
TMS320F28377DZWTQ C28x Mikrocontroller für die funktionelle Sicherheit von Fahrzeugen IC 32 Bit
Spezifikationen TMS320F28377DZWTQ
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Eingebettet | |
| Mikrocontroller | |
| Mfr | Texas Instruments |
| Reihe | Automobilindustrie, AEC-Q100, C2000TM C28x DelfinoTM, Funktionelle Sicherheit (FuSa) |
| Paket | Tray |
| Kernprozessor | C28x |
| Kerngröße | 32 Bit Dual-Core |
| Geschwindigkeit | 200 MHz |
| Verbindungsfähigkeit | Einheitliche Systeme für die Bereitstellung von Daten |
| Peripheriegeräte | DMA, POR, PWM, WDT |
| Anzahl der E/Ausgänge | 169 |
| Programmspeichergröße | 1 MB (512K x 16) |
| Programmspeichertypen | Flasch |
| EEPROM-Größe | - |
| RAM-Größe | 102K x 16 |
| Spannung - Versorgung (Vcc/Vdd) | 1.14V ~ 3.47V |
| Datenumwandler | A/D 24x12b, 12x16b; D/A 3x12b |
| Typ des Schwingers | Inneres |
| Betriebstemperatur | -40 °C bis 125 °C (TA) |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 337-LFBGA |
| Lieferanten-Gerätepaket | 337-NFBGA (16x16) |
| Basisproduktnummer | TMS320 |
Merkmale derTMS320F28377DZWTQ
• Dual-Core-Architektur
Zwei TMS320C28x 32-Bit-CPUs
️ 200 MHz
¢ IEEE 754 Einpräzisions-Floating-Point-Einheit (FPU)
️ Trigonometrische Mathematik-Einheit (TMU)
¢ Viterbi/Komplexe Mathematikstelle (VCU-II)
• Zwei programmierbare Beschleuniger des Kontrollgesetzes (CLA)
️ 200 MHz
¢ IEEE 754 Einpräzisionsschwimmkomma-Anweisungen
¢ Code unabhängig von der Haupt-CPU ausführt
• Speicher auf dem Chip
512KB (256KW) oder 1MB (512KW) Blitz (ECC-geschützt)
- 172KB (86KW) oder 204KB (102KW) RAM (ECC-geschützt oder paritätsgeschützt)
¢ Doppelzonensicherheit zur Unterstützung der Entwicklung Dritter
¢ Einzigartige Kennnummer
• Uhr und Systemsteuerung
Zwei interne 10-MHz-Oszillatoren
¢ Kristall-Oszillator auf dem Chip
¢ Wachhund-Timermodul mit Fenster
- fehlende Uhr-Erkennung
• 1,2-V-Kern, 3,3-V-E/A-Konstruktion
• Systemperipheriegeräte
Zwei externe Speicherschnittstellen (EMIFs) mit ASRAM- und SDRAM-Unterstützung
️ Doppel-DMA-Steuerungen (Direct Memory Access) mit sechs Kanälen
- bis zu 169 individuell programmierbare, mehrfach verknüpfte Allzweck-Eingangs-/Ausgangspins (GPIO) mit Eingangsfilterung
Erweiterter peripherer Unterbrechungssteuergerät (ePIE)
Unterstützung von mehreren Low-Power-Modus (LPM) mit externer Alarmierung
• Fernmeldegeräte
¢ USB 2.0 (MAC + PHY)
Unterstützung für eine 12-Pin 3,3-V-kompatible Universal Parallel Port (uPP) -Schnittstelle
- zwei Controller Area Network (CAN) -Module, die mit einem Stift gestartet werden können
- drei Hochgeschwindigkeits-SPI-Anschlüsse (bis zu 50 MHz)
Zwei Multichannel Buffered Serial Ports (McBSP)
Vier serielle Kommunikationsschnittstellen (SCI/UART) (Pin-Bootable)
Zwei I2C-Schnittstellen (pin-bootable)
Anwendung von TMS320F28377DZWTQ
• Mittel-/Kurzstreckenradar
• Steuerung des Traktionsumrichtermotors
• HVAC-Steuerung von Großmotoren
• Automatisierte Sortieranlagen
• CNC-Steuerung
• Wechselstromladestation
• Gleichspannungsladestation
• Kraftmodul für Elektrofahrzeuge
• Energiespeichersystem zur Energieumwandlung (PCS)
• Zentralumrichter
• Optimierer der Solarenergie
• Stringwechselrichter
• Umrichter und Motorsteuerung
• On-board (OBC) und drahtloses Ladegerät
• Lineare Motorsegmentsteuerung
• Servoantriebssteuerungsmodul
• BLDC-Motorantrieb mit Wechselstrom
• Gleichstrommotor BLDC-Antrieb
• Industrielle Wechselströmung
• Drei-Phasen-UPS
