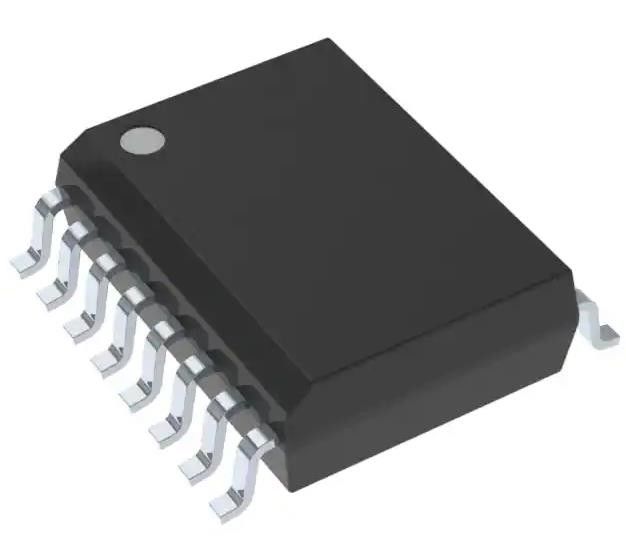

ISO7240CFDW Allzweck-Digitalisolator 2500Vrms 4 Kanal 25Mbps 25kV/μs CMTI
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | ISO7240CFDW |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 1-3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000 |
|
Detailinformationen |
|||
| Anzahl der Kanäle: | 4 | Input - Seite 1/Side 2: | 4/0 |
|---|---|---|---|
| Kanaltyp: | Einrichtung | Spannung - Isolierung: | 2500Vrms |
| Gleichtakt-vorübergehende Immunität (Minute): | 25kV/µs | Datenrate: | 25Mbps |
| Laufzeitverzögerung tpLH/tpHL (maximal): | 42ns, 42ns | Impuls-Breiten-Verzerrung (maximal): | 2.5ns |
| Markieren: | 4 Kanal-Digitalisolator für den allgemeinen Zweck,25 Mbps-IC für digitale Isolatoren,ISO7240CFDW Digitale Isolator-IC |
||
Produkt-Beschreibung
ISO7240CFDW Allzweck-Digitalisolator 2500Vrms 4 Kanal 25Mbps 25kV/μs CMTI
Spezifikationen ISO 7240CFDW
| TYPE | Beschreibung |
| Kategorie | Isolatoren |
| Digitale Isolatoren | |
| Mfr | Texas Instruments |
| Reihe | - |
| Paket | Schlauch |
| Technologie | Kapazitätskopplung |
| Typ | Allgemeiner Zweck |
| Isolierte Macht | - Nein. |
| Anzahl der Kanäle | 4 |
| Eingaben - Seite 1/Seite 2 | 4/0 |
| Kanaltyp | Einrichtung |
| Spannung - Isolierung | 2500 Vrms |
| Durchgängige Immunität im normalen Modus (Min) | 25 kV/μs |
| Datenrate | 25 Mbps |
| Verbreitungsverzögerung tpLH / tpHL (maximal) | 42n, 42n |
| Impulsabweiteverzerrung (maximal) | 2.5ns |
| Anstieg / Abstieg (Typ) | 2n, 2n |
| Spannung - Versorgung | 3.15V ~ 5,5V |
| Betriebstemperatur | -40 °C bis 125 °C |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 16-SOIC (0,295", 7,50 mm Breite) |
| Lieferanten-Gerätepaket | 16-SOIC |
| Basisproduktnummer | ISO 7240 |
Merkmale derISO 7240CFDW
• Optionen für Signalraten von 25 und 150 Mbps
¢ Niedrige Kanal-zu-Kanal-Ausgangsverschiebung;1 ns Maximum
¢ Niedrige Verzerrung der Pulsbreite (PWD); maximal 2 ns
¢ Niedriger Jitter-Gehalt; 1 ns Typ bei 150 Mbps
• Auswählbarer Standard-Ausgang (ISO7240CF)
• > 25 Jahre Lebensdauer bei Nennbetriebsspannung (siehe Hochspannungslebensdauer der ISO72x-Familie von digitalen Isolatoren und Isolationskondensatoren)
• 4-kV-ESD-Schutz
• Funktioniert mit 3,3-Volt- oder 5-Volt-Versorgung
• Hohe elektromagnetische Immunität (siehe ISO72x Digitale Isolator Magnetfeld Immunität)
• Betriebstemperaturbereich von 40°C bis +125°C
• Sicherheitsbezogene Zertifizierungen:
¢ VDE 4000 VPK Grundisolierung nach DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
¢ 2,5 kVRMS Isolierung für 1 Minute pro UL 1577
CSA-Benachrichtigung für Komponenten #5A und IEC 60950-1 Endgeräte-Standard
