ISO7340CQDWRQ1 Digitale Isolator für allgemeine Zwecke 3000Vrms 4 Kanal 25Mbps 25kV/μs
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | ISO7340CQDWRQ1 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 1-3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000 |
|
Detailinformationen |
|||
| Anzahl der Kanäle: | 4 | Input - Seite 1/Side 2: | 4/0 |
|---|---|---|---|
| Kanaltyp: | Einrichtung | Spannung - Isolierung: | 3000Vrms |
| Gleichtakt-vorübergehende Immunität (Minute): | 25kV/µs | Datenrate: | 25Mbps |
| Laufzeitverzögerung tpLH/tpHL (maximal): | 58ns, 58ns | Impuls-Breiten-Verzerrung (maximal): | 4NS |
| Markieren: | 4 Kanal-Digitalisolator für den allgemeinen Zweck,ISO7340CQDWRQ1,3000Vrms Digitale Isolator für allgemeine Zwecke |
||
Produkt-Beschreibung
ISO7340CQDWRQ1 Digitale Isolator für allgemeine Zwecke 3000Vrms 4 Kanal 25Mbps 25kV/μs
Spezifikationen ISO 7340CQDWRQ1
| TYPE | Beschreibung |
| Kategorie | Isolatoren |
| Digitale Isolatoren | |
| Mfr | Texas Instruments |
| Reihe | Automobilindustrie, AEC-Q100 |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Technologie | Kapazitätskopplung |
| Typ | Allgemeiner Zweck |
| Isolierte Macht | - Nein. |
| Anzahl der Kanäle | 4 |
| Eingaben - Seite 1/Seite 2 | 4/0 |
| Kanaltyp | Einrichtung |
| Spannung - Isolierung | 3000 Vrms |
| Durchgängige Immunität im normalen Modus (Min) | 25 kV/μs |
| Datenrate | 25 Mbps |
| Verbreitungsverzögerung tpLH / tpHL (maximal) | 58n, 58n |
| Impulsabweiteverzerrung (maximal) | 4ns |
| Anstieg / Abstieg (Typ) | 2.1ns, 1.7ns |
| Spannung - Versorgung | 3V bis 5,5V |
| Betriebstemperatur | -40 °C bis 125 °C |
| Typ der Montage | Oberflächenbefestigung |

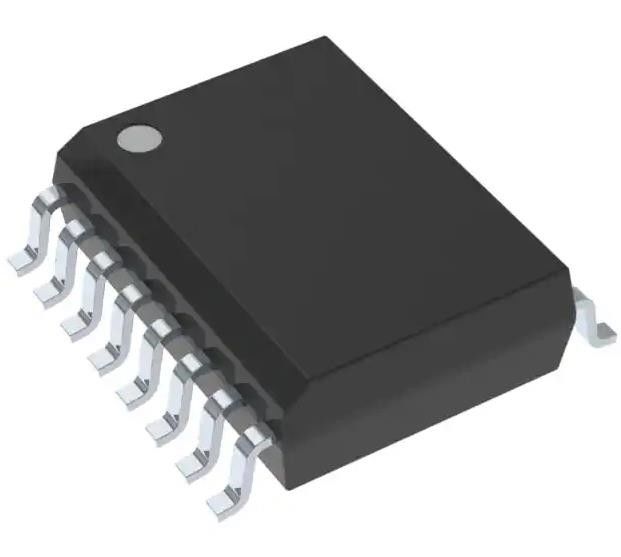

| Packung / Gehäuse | 16-SOIC (0,295", 7,50 mm Breite) |
| Lieferanten-Gerätepaket | 16-SOIC |
| Basisproduktnummer | ISO 7340 |
Merkmale derISO 7340CQDWRQ1
• für Anwendungen in der Automobilindustrie geeignet
• AEC-Q100 Qualifiziert mit folgenden Ergebnissen:
️ Gerätetemperaturstufe 1: Umgebungstemperaturbereich von 40°C bis 125°C
Einrichtung HBM-Klassifizierung Stufe 3A
¢ CDM-Klassifizierungsstufe C6 für Geräte
• Signalgeschwindigkeit: 25 Mbps
• Integrierte Geräuschfilter an den Eingängen
• Standardeinstellungen für hohe und niedrige Ausgabe
• Niedriger Stromverbrauch, typische ICC pro Kanal bei 1 Mbps:
ISO7340-Q1: 0,9 mA (5-Volt-Versorgung),0.7 mA (3.3-Volt-Versorgung)
ISO7341-Q1: 1,2 mA (5-Volt-Versorgung),0.9 mA (3.3-Volt-Versorgung)
ISO7342-Q1: 1,3 mA (5-Volt-Versorgung),0.9 mA (3.3-Volt-Versorgung)
• Niedrige Verbreitungsverzögerung: 31 ns typisch (5-Volt-Versorgung)
• 3.3-V und 5-V-Niveau-Übersetzung
• 70-KV/μs vorübergehende Immunität, typisch (5-Volt-Versorgung)
• Robuste elektromagnetische Verträglichkeit (EMV)
- System-weite ESD, EFT und Überspannungs-Immunität
¢ Niedrige Emissionen
• Funktioniert mit 3,3-Volt- und 5-Volt-Versorgung
• Breitkörper-SOIC-16-Paket
• Sicherheitsbezogene Zertifizierungen:
¥ 4242-VPK Grundisolierung nach DIN V VDE V0884-10 und DIN EN 61010-1
3 KVRMS Isolierung für 1 Minute pro UL 1577
CSA-Komponentenakzeptanzmitteilung 5A, IEC60950-1 und IEC 61010-1 Endgeräte-Normen
️ GB4943.1-2011 CQC-zertifiziert
Anwendung von ISO7340CQDWRQ1
• Austausch des Optocouplers in:
¢ Industrie-Feldbus
¢ Profibus
¢ Modbus
¢ DeviceNet-Datenbusse
Servo-Steuerungsschnittstelle
Motorische Steuerung
Energieversorgung
¢ Batteriepacks
