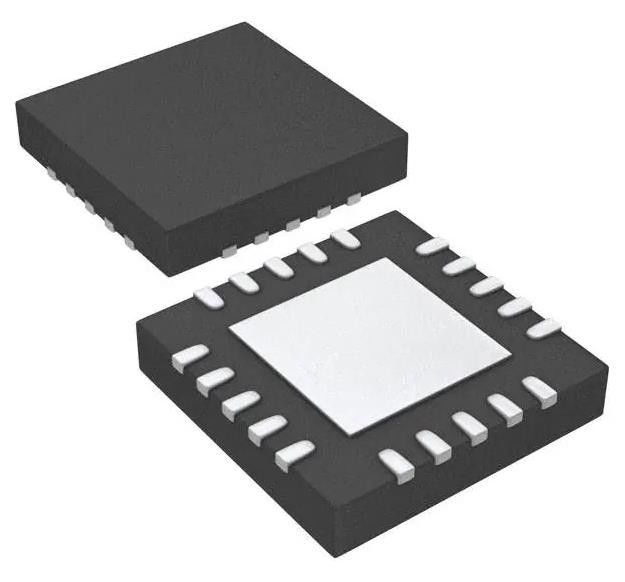

TPS7A8300RGRR Lineare Spannungsregler IC Einstellbar/Programmierbar 1 Ausgang 2A
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | TPS7A8300RGRR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 1-3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000 |
|
Detailinformationen |
|||
| Zahl der Regulierungsbehörden: | 1 | Spannung - Eingang (maximal): | 6.5V |
|---|---|---|---|
| Spannung - Ausgang (Min/Fest): | 0.8V | Spannung - Ausgang (maximal): | 5V |
| Spannungsausfall (maximal): | 0.2V @ 2A | Strom - Ausgang: | 2A |
| Strom - Stillstand (Iq): | 4 MA | Strom - Versorgung (maximal): | 5 MA |
| Markieren: | TPS7A8300RGRR Linearspannungsregler IC,Programmierbarer linearer Spannungsregler IC,TPS7A8300RGRR |
||
Produkt-Beschreibung
TPS7A8300RGRR Lineare Spannungsregler IC Einstellbar/Programmierbar 1 Ausgang 2A
Spezifikationen TPS7A8300RGRR
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Strommanagement (PMIC) | |
| Spannungsregler - linear | |
| Mfr | Texas Instruments |
| Reihe | - |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Ausgabekonfiguration | Positiv |
| Ausgabeart | Einstellbar/Programmierbar |
| Zahl der Regulierungsbehörden | 1 |
| Spannung - Eingang (maximal) | 6.5V |
| Spannung - Ausgang (Min/Fest) | 0.8V |
| Spannung - Ausgang (maximal) | 5V |
| Spannungsausfall (maximal) | 0.2V @ 2A |
| Strom - Ausgang | 2A |
| Strom - Stillstand (Iq) | 4 mA |
| Strom - Versorgung (maximal) | 5 mA |
| PSRR | 40 dB (1MHz) |
| Steuerungsmerkmale | Ermöglichen, gut schalten, sanfter starten |
| Schutzmerkmale | Überströmung, Übertemperatur, Unterspannungssperre (UVLO) |
| Betriebstemperatur | -40 °C bis 125 °C (TJ) |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 20-VFQFN Exposed Pad |
| Lieferanten-Gerätepaket | Einheit für die Berechnung der Werte für die Berechnung der Werte für die Berechnung der Werte für die Berechnung der Werte |
| Basisproduktnummer | TPS7A8300 |
Merkmale derTPS7A8300RGRR
* Ultralow-Ausfall: 125 mV maximal bei 2 A
* Ausgangsspannungsgeräusche: 6 pVRM
* Stromversorgungs-Ripple-Ablehnung: 40 dB bei 1 MHz
* Eingangsspannungsbereich:
- ohne BIAS: 1,4 V bis 6,5 V
- mit BIAS: 1,1 V bis 6,5 V
* Zwei Ausgangsspannungsmodi:
- JEDER-Ausgabe (Benutzerprogrammierbarer Ausgang über PCB-Layout):
- Es ist kein externer Widerstand erforderlich.
- Ausgangsspannungsbereich: 0,8 V bis 3,95 V
- Ausgangsspannungsbereich: 0,8 V bis 5,0 V
* 1,0% Genauigkeit über Leitung, Last und Temperatur
* Stabil mit einem 22-F-Ausgangs-Keramikkondensator
* Programmierbarer Soft-Start-Ausgang
* Leistungsfähige (PG) Ausgabe
* Verfügbare Pakete:
- 5 mm x 5 mm VQFN-20
- 3,5 mm x 3,5 mm VQFN-20
