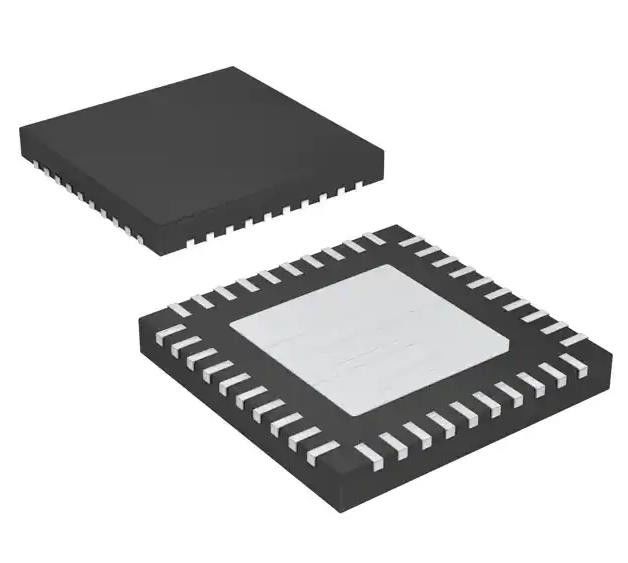

MSP430F5172IRSBR MSP430 CPUXV2 MSP430F5xx Mikrocontroller IC 16-Bit 25MHz Flash
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | MSP430F5172IRSBR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 1-3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000 |
|
Detailinformationen |
|||
| Kerngröße: | 16 Bit | Geschwindigkeit: | 25 MHz |
|---|---|---|---|
| Verbindungsfähigkeit: | I-² C, IrDA, SCI, SPI, UART/USART | Peripheriegeräte: | Bräunlich ausgerichtete Erkennung/Wiederherstellung, DMA, POR, PWM, WDT |
| Anzahl der E/Ausgänge: | 31 | Programmspeichergröße: | 32KB (32K x 8) |
| RAM-Größe: | 2K x 8 | ||
| Markieren: | 16-Bit-Mikrocontroller-IC,MSP430F5172IRSBR Mikrocontroller-IC,MSP430F5172IRSBR |
||
Produkt-Beschreibung
MSP430F5172IRSBR MSP430 CPUXV2 MSP430F5xx Mikrocontroller IC 16-Bit 25MHz Flash
Spezifikationen Die in Absatz 1 Buchstabe b genannten Bedingungen gelten nicht für die in Absatz 1 Buchstabe b genannten Erzeugnisse.
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Eingebettet | |
| Mikrocontroller | |
| Mfr | Texas Instruments |
| Reihe | für die Verwendung in Kraftfahrzeugen mit einem Fahrzeuggehalt von mehr als 100 kg |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Digi-Reel® | |
| Kernprozessor | MSP430 CPUXV2 |
| Kerngröße | 16 Bit |
| Geschwindigkeit | 25 MHz |
| Verbindungsfähigkeit | I2C, IrDA, SCI, SPI, UART/USART |
| Peripheriegeräte | Bräunlich ausgestellte Erkennung/Wiederherstellung, DMA, POR, PWM, WDT |
| Anzahl der E/Ausgänge | 31 |
| Programmspeichergröße | 32KB (32K x 8) |
| Programmspeichertypen | Flasch |
| EEPROM-Größe | - |
| RAM-Größe | 2K x 8 |
| Spannung - Versorgung (Vcc/Vdd) | 1.8V ~ 3.6V |
| Datenumwandler | A/D 11x10b |
| Typ des Schwingers | Inneres |
| Betriebstemperatur | -40 °C bis 85 °C (TA) |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 40-WFQFN-Ausgesetztes Pad |
| Lieferanten-Gerätepaket | Einheit für die Bereitstellung von Fahrzeugen |
| Basisproduktnummer | Die in Absatz 1 Buchstabe a genannten Angaben sind nicht zu entnehmen. |
Merkmale derDie in Absatz 1 Buchstabe b genannten Bedingungen gelten nicht für die in Absatz 1 Buchstabe b genannten Erzeugnisse.
• Niedrigspannungsbereich: 3,6 V bis 1,8 V
• Sehr geringer Stromverbrauch
Aktivmodus (AM): 180 μA/MHz
¢ Standby-Modus (LPM3 WDT-Modus, 3 V): 1,1 μA
Ausgeschalteter Modus (LPM4 RAM Retention, 3 V): 0,9 μA
Abschaltmodus (LPM4).5, 3 V): 0,25 μA
• Aufwachen aus dem Standby-Modus in weniger als 5 μs
• 16-Bit-RISC-Architektur, erweiterter Speicher, 40-ns Instruktionszykluszeit
• Flexibles System zur Energieverwaltung
- voll integrierte LDO mit programmierbar regulierter Kernversorgungsspannung
Überwachung, Überwachung und Ausfall der Versorgungsspannung
• Einheitliches Uhrensystem
FLL-Steuerungsschleife zur Frequenzstabilisierung
️ Niedrigleistungs-Niedrigfrequenz-Innenuhrquelle (VLO)
️ Niedrigfrequenzgeschneiderte interne Referenzquelle (REFO)
32 kHz-Kristalle (XT1)
Hochfrequenzkristalle bis zu 25 MHz (XT1)
• Hardware-Multiplikator unterstützt 32-Bit-Operationen
• 3-Kanal-DMA
• Bis zu zwölf 5-V-Toleranz-Digitale Push/Pull I/Os mit bis zu 20-mA Antriebsleistung
• 16-Bit-Timer TD0 mit drei Erfassungs-/Vergleichsregistern und Unterstützung des hochauflösenden Modus (1) Vollfunktionalität in den 40-Pin-QFN-Paketoptionen.Siehe Signalbeschreibungen.
• 16-Bit-Timer TD1 mit drei Erfassungs-/Vergleichsregistern und Unterstützung des hochauflösenden Modus
• 16-Bit-Timer TA0 mit drei Erfassungs-/Vergleichsregistern
• Universelle serielle Kommunikationsschnittstellen (USCIs) (1)
USCI_A0 unterstützt:
¢ Erweiterte UART unterstützt die automatische BaudRate-Erkennung
IrDA-Coder und -Decoder
¢ Synchrone SPI
USCI_B0 Unterstützt:
I2C
¢ Synchrone SPI
• 10-Bit-Analog-Digital-Wandler (ADC) mit einer Geschwindigkeit von 200 kbps
Innerer Bezug
Proben und Aufbewahrung
️ Autoscan-Funktion
- bis zu 8 externe Kanäle und 2 interne Kanäle, einschließlich Temperatursensor (1)
• Bis zu 16-Kanal-On-Chip-Vergleicher mit Ultra-Low-Power-Modus
• Serielle Bordprogrammierung, keine externe Programmierspannung erforderlich
• Gerätevergleiche: Zusammenfassung der verfügbaren Familienmitglieder
• Erhältlich in 40-Pin QFN (RSB), 38-Pin TSSOP (DA) und 40-Pin Die-Size BGA (YFF) Paketen
Einführung vonDie in Absatz 1 Buchstabe b genannten Bedingungen gelten nicht für die in Absatz 1 Buchstabe b genannten Erzeugnisse.
• Analog- und digitale Sensorsysteme
• LED-Beleuchtung
• Digitale Stromversorgungen
• Motorische Steuerung
• Fernbedienung
• Thermostate
