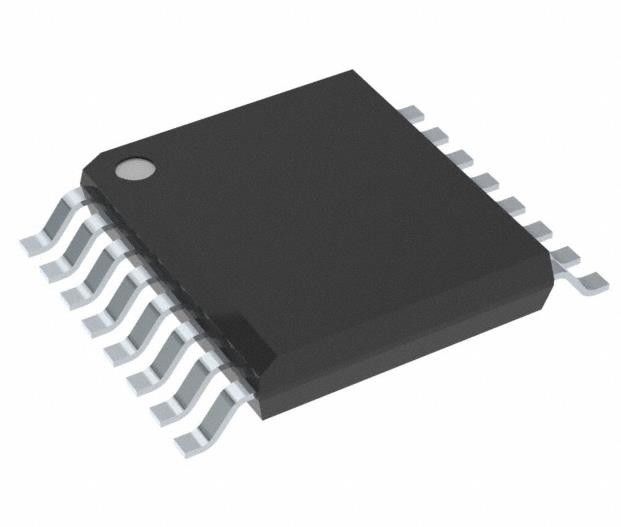

ISO 7741FQDBQRQ1 Digitale Isolator für allgemeine Zwecke 2500Vrms 4 Kanal 100Mbps 85kV/μs
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | ISO7741FQDBQRQ1 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 1-3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000 |
|
Detailinformationen |
|||
| Anzahl der Kanäle: | 4 | Input - Seite 1/Side 2: | 3/1 |
|---|---|---|---|
| Kanaltyp: | Einrichtung | Spannung - Isolierung: | 2500Vrms |
| Gleichtakt-vorübergehende Immunität (Minute): | 85 kV/μs | Datenrate: | 100Mbps |
| Laufzeitverzögerung tpLH/tpHL (maximal): | 16ns, 16ns | Impuls-Breiten-Verzerrung (maximal): | 4.9ns |
| Markieren: | 100 Mbps Zweck-Digital Isolator,4 Kanalzweck Digitale Isolator,2500Vrms Zweck-Digitalisolator |
||
Produkt-Beschreibung
ISO 7741FQDBQRQ1 Digitale Isolator für allgemeine Zwecke 2500Vrms 4 Kanal 100Mbps 85kV/μs
Spezifikationen ISO 7741FQDBQRQ1
| TYPE | Beschreibung |
| Kategorie | Isolatoren |
| Digitale Isolatoren | |
| Mfr | Texas Instruments |
| Reihe | Automobilindustrie, AEC-Q100 |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Technologie | Kapazitätskopplung |
| Typ | Allgemeiner Zweck |
| Isolierte Macht | - Nein. |
| Anzahl der Kanäle | 4 |
| Eingaben - Seite 1/Seite 2 | Die Bibel, 1. 3. |
| Kanaltyp | Einrichtung |
| Spannung - Isolierung | 2500 Vrms |
| Durchgängige Immunität im normalen Modus (Min) | 85 kV/μs |
| Datenrate | 100 Mbps |
| Verbreitungsverzögerung tpLH / tpHL (maximal) | 16n, 16n |
| Impulsabweiteverzerrung (maximal) | 4.9ns |
| Anstieg / Abstieg (Typ) | 2.4ns, 2.4ns |
| Spannung - Versorgung | 2.25V ~ 5,5V |
| Betriebstemperatur | -40 °C bis 125 °C |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 16-SSOP (0,154", 3,90 mm Breite) |
| Lieferanten-Gerätepaket | 16-SSOP |
| Basisproduktnummer | Einheitliche Kennzeichnung |
Merkmale derISO 7741FQDBQRQ1
• für Anwendungen in der Automobilindustrie geeignet
• AEC-Q100-Qualifizierung mit folgenden Ergebnissen:
️ Gerätetemperatur Klasse 1: Umgebungstemperatur zwischen 40°C und 125°C
• Funktionell sicher
¢ Verfügbare Dokumentation zur Unterstützung der Konzeption von Funktionssicherheitssystemen: ISO7740-Q1, ISO7741-Q1, ISO7742-Q1
• Datenrate von 100 Mbps
• Eine solide Isolationsbarriere:
️ > 100 Jahre voraussichtliche Lebensdauer bei Betriebsspannung von 1500 VRMS
¢ bis zu 5700 VRMS-Isolierbarkeit
¢ Leistung bis 12,8 kV
️ ± 100 kV/μs typische CMTI
• Breiter Versorgungsbereich: 2,25 V bis 5,5 V
• Umwandlung von 2,25-Volt auf 5,5-Volt
• Standard-Ausgabe (ISO 774x) und Ausgabe (ISO 774xF)
• Niedriger Stromverbrauch, typischerweise 1,5 mA pro Kanal bei 1 Mbps
• Niedrige Ausbreitungsverzögerung: 10,7 ns typisch (5-Volt-Versorgung)
• Robuste elektromagnetische Kompatibilität (EMC)
¢ System-weite ESD, EFT und Überspannungsschutz
- ±8 kV IEC 61000-4-2-Kontaktentladungsschutz über die Isolationsbarriere
¢ Niedrige Emissionen
• Paketoptionen für Extra-Wide-SOIC (DWW-16), Wide-SOIC (DW-16) und QSOP (DBQ-16)
• Sicherheitsbezogene Zertifizierungen:
¢ DIN VDE V 0884-11:2017-01
¢ Programm zur Erkennung von Komponenten UL 1577
¢ CSA-, CQC- und TUV-Zertifizierungen
Einführung vonISO 7741FQDBQRQ1
• Hybrid-, Elektro- und Antriebssystem (EV/HEV)
¢ Batteriemanagementsystem (BMS)
️ Traktionsumrichter
️ Gleichspannungs-/ Gleichspannungswandler
Inverter und Motorsteuerung
