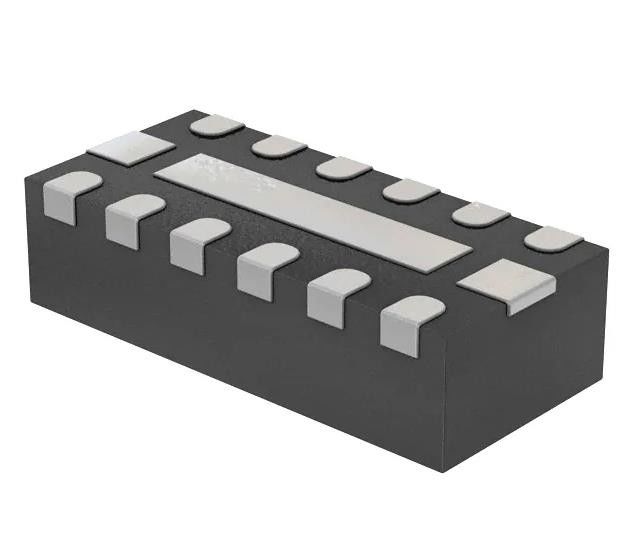

TPD6F002QDSVRQ1 RC (Pi) EMI-Filter 2. Ordnung Niedrigpass 6 Kanal C = 17pF
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | TPD6F002QDSVRQ1 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 1-3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000 |
|
Detailinformationen |
|||
| Anzahl der Kanäle: | 6 | Mitten-/Grenzfrequenz: | 100 MHz (Schnittgrenze) |
|---|---|---|---|
| Verminderungs-Wert: | -30 dB @ 800 MHz | Widerstand - Kanal (Ohm): | 100 |
| Werte: | R = 100 Ohm, C = 17pF | Betriebstemperatur: | -40 °C bis 125 °C |
| Anwendungen: | Automobilindustrie | Filterfolge: | Zweiter |
| Markieren: | 17pF pi EMI-Filter,EMI-Filter mit 6 Kanälen,TPD6F002QDSVRQ1 |
||
Produkt-Beschreibung
TPD6F002QDSVRQ1 RC (Pi) EMI-Filter 2. Ordnung Niedrigpass 6 Kanal C = 17pF
Spezifikationen TPD6F002QDSVRQ1
| TYPE | Beschreibung |
| Kategorie | Filter |
| EMI/RFI-Filter (LC, RC Netze) | |
| Mfr | Texas Instruments |
| Reihe | Automobilindustrie, AEC-Q100, TPD |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Typ | Niedriger Durchgang |
| Filterfolge | Zweiter |
| Technologie | Der Wert der Verbrennungsmenge ist zu messen. |
| Anzahl der Kanäle | 6 |
| Zentrum / Abschnittsfrequenz | 100 MHz (Schnittgrenze) |
| Abschwächungswert | -30 dB @ 800 MHz |
| Widerstand - Kanal (Ohm) | 100 |
| Werte | R = 100 Ohm, C = 17pF |
| ESD-Schutz | - Ja, das ist es. |
| Betriebstemperatur | -40 °C bis 125 °C |
| Anwendungen | Automobilindustrie |
| Nennspannung | - |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 12-WFDFN-Aufdeckungsplattform |
| Größe / Abmessung | 0.118" L x 0,053" W (3,00mm x 1,35mm) |
| Größe | 0.032" (0,81mm) |
| Basisproduktnummer | TPD6F002 |
Merkmale derTPD6F002QDSVRQ1
* AEC-Q101 Qualifiziert
* Sechskanälige EMI-Filterung für Datenorte
- -47 dB Überspannung bei 100 MHz
- -30 dB Einsetzverlust bei 800 MHz
- -3 dB Bandbreite 100 MHz
* Pi-Style (C-R-C) Filterkonfiguration ((R = 100 2, CTOTAL = 34 pF)
* Robuster ESD-Schutz übersteigt IEC 61000-4-2 (Level 4)
- +20-kV IEC 61000-4-2 Kontaktentladung
- +30-kV IEC 61000-4-2 Luftlücke Entladung
* Niedrigleckstrom 20 nA (maximal)
* Platzsparendes SON-Paket (3 mm x 1,35 mm)
Einführung vonTPD6F002QDSVRQ1
• LCD-Display-Schnittstelle
• GPIO
• Speicheroberfläche
• Datenleitungen an Flexkabeln
• FPD-Link
