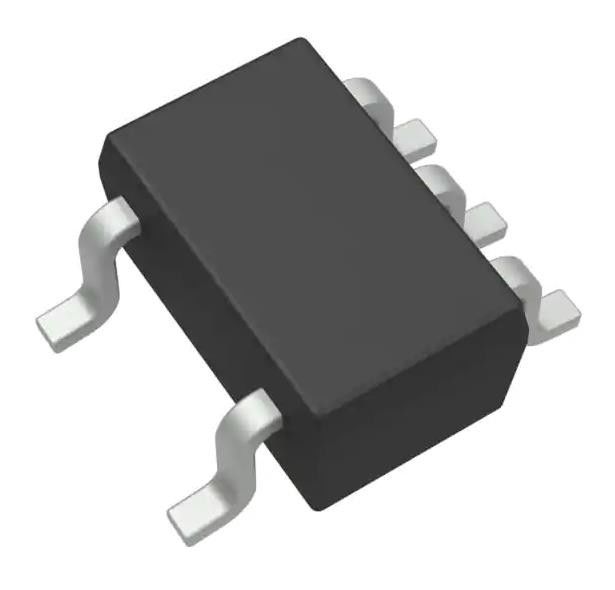

TPS71725DCKR Linear Spannungsregler IC Positiv fest 1 Ausgang 150mA SC-70-5
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | TPS71725DCKR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 1-3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000 |
|
Detailinformationen |
|||
| Zahl der Regulierungsbehörden: | 1 | Spannung - Eingang (maximal): | 6.5V |
|---|---|---|---|
| Spannung - Ausgang (Min/Fest): | 2.5V | Spannungsausfall (maximal): | 0.3V @ 150mA |
| Strom - Ausgang: | 150 mA | Strom - Stillstand (Iq): | µA 80 |
| Strom - Versorgung (maximal): | 100 μA | PSRR: | 70 dB ~ 45 dB (100 Hz ~ 1 MHz) |
| Markieren: | Positiver Festspannungsregler IC,150mA Spannungsregler IC,1 Ausgangsspannungsregler IC |
||
Produkt-Beschreibung
LM22670MR-ADJ/NOPB Schaltregulator IC Positiv einstellbar 1.285V 1 Ausgang 3A
Spezifikationen TPS71725DCKR
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Strommanagement (PMIC) | |
| Spannungsregler - linear | |
| Mfr | Texas Instruments |
| Reihe | - |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Ausgabekonfiguration | Positiv |
| Ausgabeart | Festgestellt |
| Zahl der Regulierungsbehörden | 1 |
| Spannung - Eingang (maximal) | 6.5V |
| Spannung - Ausgang (Min/Fest) | 2.5V |
| Spannung - Ausgang (maximal) | - |
| Spannungsausfall (maximal) | 0.3V @ 150mA |
| Strom - Ausgang | 150 mA |
| Strom - Stillstand (Iq) | 80 μA |
| Strom - Versorgung (maximal) | 100 μA |
| PSRR | 70 dB ~ 45 dB (100 Hz ~ 1 MHz) |
| Steuerungsmerkmale | Aktivieren |
| Schutzmerkmale | Überströmung, Übertemperatur, umgekehrte Polarität, Spannungssperre (UVLO) |
| Betriebstemperatur | -40 °C bis 125 °C |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 5-TSSOP, SC-70-5, SOT-353 |
| Lieferanten-Gerätepaket | SC-70-5 |
| Basisproduktnummer | TPS717 |
Merkmale derTPS71725DCKR
• Eingangsspannung: 2,5 V bis 6,5 V
• Erhältlich in mehreren Ausgabeversionen:
- Festleistung mit Spannungen von 0,9 V bis 5 V
Einstellbare Ausgangsspannung von 0,9 V bis 6,2 V
• Ultrahohe PSRR:
70 dB bei 1 kHz, 67 dB bei 100 kHz und 45 dB bei 1 MHz
• Ausgezeichnete Belastungs- und Leitungstransparenz
• Sehr geringer Ausfall: 170 mV typisch bei 150 mA
• Niedriges Geräusch: typisch 30 μVRMS (100 Hz bis 100 kHz)
• Kleine 5-Pin-SC-70, 2-mm × 2-mm WSON-6 und 1,5-mm × 1,5-mm WSON-6-Pakete
Anwendung von TPS71725DCKR
• Kamera-Sensorkraft
• Mobiltelefone
• PDAs und Smartphones
• Wireless LAN, Bluetooth®
