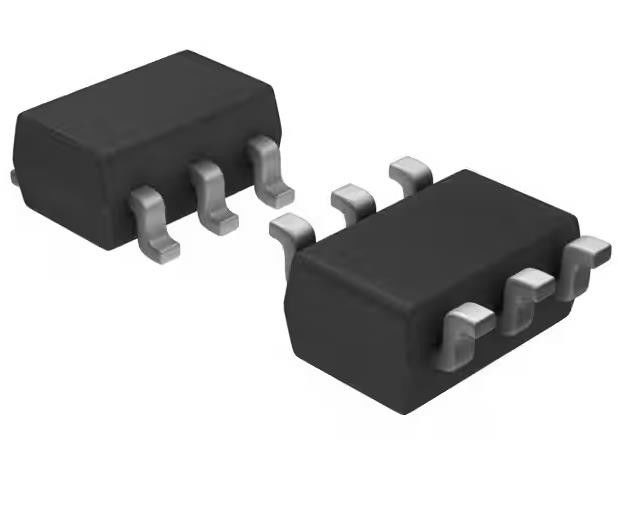

TPS22917DBVT Stromschalter/Treiber 1:1 P-Kanal 2A SOT-23-6 -40°C ~ 125°C
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | TPS22917DBVT |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 1-3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000 |
|
Detailinformationen |
|||
| Anzahl der Ausgänge: | 1 | Verhältnis - Eingang:Ausgang: | 0,042361111 |
|---|---|---|---|
| Ausgabekonfiguration: | Hohe Seite | Ausgabeart: | P-Kanal |
| Spannung - Last: | 0V | 5.5V | Spannung - Versorgung (Vcc/Vdd): | 1 V ~ 5,5 V |
| Gegenwärtig - Ertrag (maximal): | 2A | RDS auf (Art): | 80 mOhm |
| Markieren: | P-Kanal TPS22917DBVT Leistungsschalter/Treiber,TPS22917DBVT Leistungsschalter/Treiber,SOT-23-6 TPS22917DBVT Stromschalter/Treiber |
||
Produkt-Beschreibung
TPS22917DBVT Stromschalter/Treiber 1:1 P-Kanal 2A SOT-23-6 -40°C ~ 125°C
Spezifikationen TPS22917DBVT
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Strommanagement (PMIC) | |
| Stromverteilungsschalter, Lastantriebe | |
| Mfr | Texas Instruments |
| Reihe | - |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Digi-Reel® | |
| Schaltertyp | Allgemeiner Zweck |
| Anzahl der Ausgänge | 1 |
| Verhältnis - Eingang:Ausgang | 0.042361111 |
| Ausgabekonfiguration | Hochseite |
| Ausgabeart | P-Kanal |
| Schnittstelle | Einschalten/Ausschalten |
| Spannung - Last | 0V ~ 5,5V |
| Spannung - Versorgung (Vcc/Vdd) | 1V bis 5,5V |
| Strom - Ausgang (maximal) | 2A |
| Rds An (Typ) | 80 mOhm |
| Eingabetyp | Nicht umkehrbar |
| Eigenschaften | Lastentladung, Schleifgeschwindigkeit kontrolliert |
| Fehlersicherung | Umkehrstrom |
| Betriebstemperatur | -40 °C bis 125 °C |
| Typ der Montage | Oberflächenbefestigung |
| Lieferanten-Gerätepaket | SOT-23-6 |
| Packung / Gehäuse | SOT-23-6 |
| Basisproduktnummer | TPS22917 |
Merkmale derTPS22917DBVT
• Einstiegsbetriebsspannungsbereich (VIN): 1 V bis 5,5 V
• Maximaler Dauerstrom (IMAX): 2 A
• An-Widerstand (RON):
¥ 5 VIN = 80 mΩ (typisch)
¥ 1,8 VIN = 120 mΩ (typisch)
️ 1 VIN = 220 mΩ (typisch)
• Ultra-niedriger Stromverbrauch:
️ Zustand ON (IQ): 0,5 μA (typisch)
️ Ausgeschalteter Zustand (ISD): 10 nA (typisch)
• Smart ON-Pin-Pulldown (RPD):
¢ ON ≥ VIH (ION): 10 nA (höchstens)
VIL (RPD): 750 kΩ (typisch)
• Einstellbare Einschaltgrenzwerte für den Einschlagstrom (TON):
¢ 5 V TON = 100 μs bei 72 mV/μs (CT = offen)
5 V TON = 4000 μs bei 2,3 mV/μs (CT = 1000 pF)
• Einstellbare Ausgangsentladungs- und Fallzeit:
Optional QOD-Widerstand ≥ 150 Ω (intern)
• Allzeit eingeschaltete rechte Umkehrstromblockung (RCB):
Wird der Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss
¢ Rückwärtsleckage (IIN,RCB): ¢1 μA (maximal)
Einführung vonTPS22917DBVT
• Industrielle Systeme
• Set-Top-Box
• Blutzuckermessgeräte
• Elektronische Verkaufsstellen
