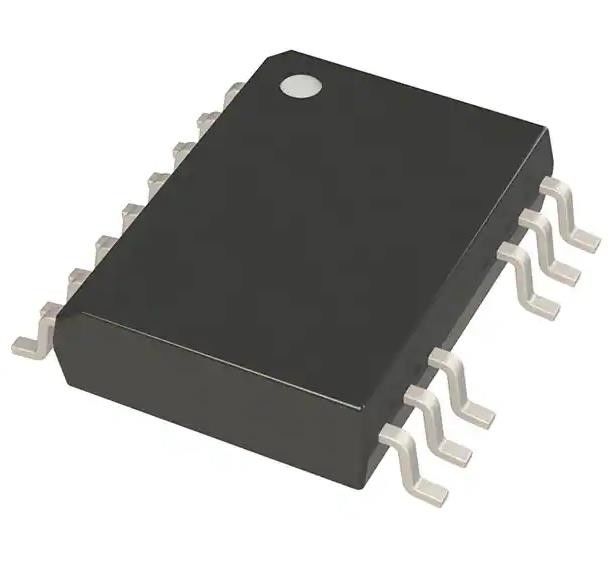

UCC21530BQDWKRQ1 4A 6A Torfahrer Kapazitätskopplung 5700Vrms 2 Kanal
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | UCC21530BQDWKRQ1 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 1-3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000 |
|
Detailinformationen |
|||
| Anzahl der Kanäle: | 2 | Spannung - Isolierung: | 5700Vrms |
|---|---|---|---|
| Gleichtakt-vorübergehende Immunität (Minute): | 100 V/ns | Laufzeitverzögerung tpLH/tpHL (maximal): | 30n, 30n |
| Impuls-Breiten-Verzerrung (maximal): | 6ns | Anstieg / Fallzeit (Typ): | 6n, 7n |
| Markieren: | 6A UCC21530BQDWKRQ1 Torbetreiber,2 Kanal UCC21530BQDWKRQ1 Gate-Treiber,4A UCC21530BQDWKRQ1 Gate-Treiber |
||
Produkt-Beschreibung
UCC21530BQDWKRQ1 4A, 6A Torfahrer Kapazitätskopplung 5700Vrms 2 Kanal
Spezifikationen Die in Absatz 1 genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführt.
| TYPE | Beschreibung |
| Kategorie | Isolatoren |
| Isolatoren - Torbetreiber | |
| Mfr | Texas Instruments |
| Reihe | Automobilindustrie, AEC-Q100, Funktionssicherheit (FuSa) |
| Paket | Band und Rolle (TR) |
| Technologie | Kapazitätskopplung |
| Anzahl der Kanäle | 2 |
| Spannung - Isolierung | 5700Vrms |
| Durchgängige Immunität im normalen Modus (Min) | 100 V/ns |
| Verbreitungsverzögerung tpLH / tpHL (maximal) | 30n, 30n |
| Impulsabweiteverzerrung (maximal) | 6ns |
| Anstieg / Abstieg (Typ) | 6n, 7n |
| Strom - Ausgangsleistung hoch, niedrig | 4A, 6A |
| Strom - Spitzenleistung | 4A, 6A |
| Spannung - Vorwärts (Vf) (Typ) | - |
| Spannung - Ausgangsversorgung | 14.7V ~ 25V |
| Betriebstemperatur | -40 °C bis 125 °C |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 14-SOIC (0,295", 7,50 mm Breite) |
| Lieferanten-Gerätepaket | 14-SOIC |
| Genehmigungsstelle | CQC, CSA, UL, VDE |
| Basisproduktnummer | Die in Absatz 1 genannten Bedingungen gelten nicht. |
Merkmale derDie in Absatz 1 genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführt.
• AEC-Q100 qualifiziert mit:
️ Gerätetemperaturstufe 1
¢ Geräte HBM ESD-Klassifizierungsstufe H2
¢ Geräte CDM ESD-Klassifizierungsstufe C6
• Funktionale Sicherheit Qualitätsmanagement
¢ Verfügbare Dokumentation zur Unterstützung der Konzeption von Funktionssicherheitssystemen
• Universal: Doppel-Low-Side, Doppel-High-Side oder Halbbrücke-Treiber
• Breitkörperpaket SOIC-14 (DWK)
• 3,3 mm Abstand zwischen den Treiberkanälen
• Wechselparameter:
️ 19-ns typische Verbreitungsverzögerung
¢ 10-ns Mindestimpulsbreite
¢ 5-ns maximale Verzögerungsmatching
¢ 6-ns maximale Verzerrung der Pulsbreite
• Durchgängige Immunität (CMTI) von mehr als 100 V/s
• Lebensdauer der Isolationsbarriere > 40 Jahre
• 4-A-Spitzenquelle, 6-A-Spitzenwaschbeckenleistung
• TTL- und CMOS-kompatible Eingänge
• 3-Volt bis 18-Volt Eingang VCCI Bereich
• bis zu 25 V VDD-Ausgangsantrieb
8-Volt- und 12-Volt-VDD-UVLO-Optionen
• Programmierbare Überlappungen und abgestellte Zeit
• Ablehnt Eingabeimpulse und Lärm transienten kürzer als 5 ns
• Betriebstemperaturbereich von 40°C bis +125°C
• Sicherheitsbezogene Zertifizierungen:
️ 8000-VPK-Isolation pro DIN V VDE V 0884-11 :2017-01
5,7-kVRMS-Isolation für 1 Minute pro UL 1577
- CSA-Zertifizierung nach den Normen für Endgeräte IEC 60950-1, IEC 62368-1, IEC 61010-1 und IEC 60601-1
¢ CQC-Zertifizierung nach GB4943.1-2011
Einführung vonDie in Absatz 1 genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführt.
• HEV- und BEV-Ladegeräte
• Sonnenstränge und Zentralumrichter
• AC-to-DC- und DC-to-DC-Ladestellen
• Wechselstromumrichter und Servoantrieb
• Stromversorgung von Wechselstrom zu Gleichstrom und Gleichstrom zu Gleichstrom
• Energiespeichersysteme
